يحمل نقل المواد الكيميائية مخاطر هائلة للمنشآت الصناعية الحديثة. تؤدي حالات فشل احتواء السوائل مباشرة إلى غرامات بيئية كارثية. تهدد مخاطر السلامة والتوقف غير المخطط له العمليات اليومية بلا هوادة. في حين تظل مضخات الطرد المركزي هي المعيار الصناعي الأساسي، فإن طرق الاحتواء لها أهمية كبيرة. إن اختيار تصميم غير محكم الغلق أو محكم الغلق يحدد تمامًا العمر التشغيلي للمضخة. يعمل الاختيار الصحيح على حماية ميزانية الصيانة الخاصة بك ويضمن الامتثال التنظيمي الصارم في جميع أنحاء المصنع. يوفر هذا الدليل مقارنة قائمة على الأدلة. لقد صممناه لمساعدة المهندسين ومديري المشتريات على تقييم هذه الأنظمة الحيوية بشكل فعال. سوف تتعلم القدرات والقيود الحقيقية لكلا تصميمي المضخة. نستكشف كيفية تعاملهم مع السوائل العدوانية في ظل ظروف العالم الحقيقي. وبالتسلح بهذه البيانات، يمكنك اتخاذ قرارات شراء أكثر ذكاءً.
قبل مقارنة هاتين التقنيتين بشكل مباشر، يجب علينا إنشاء خط أساس تقني قوي. يساعدك فهم الميكانيكا الداخلية على توقع كيفية أداء كل نظام على أرضية المصنع. يكمن الاختلاف الأساسي بالكامل في كيفية احتوائها على السوائل حول العمود الدوار. يغير هذا الاختيار الهندسي الفردي كل جانب من جوانب التشغيل والصيانة وبروتوكولات السلامة.

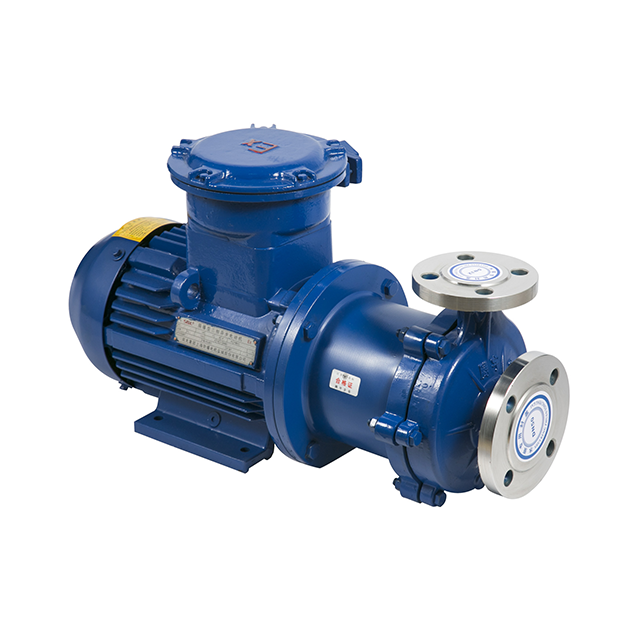

تستخدم مضخة التشغيل المغناطيسية اقترانًا مغناطيسيًا متزامنًا لنقل عزم دوران المحرك. يعلق المصنعون حلقة خارجية من المغناطيس على عمود المحرك. يقومون بتوصيل حلقة داخلية من المغناطيس مباشرة بالمكره الموجود داخل مبيت المضخة. تفصل قذيفة الاحتواء الثابتة بين هاتين المجموعتين المغناطيسيتين المتميزتين. يخلق هذا الكفن الصلب حاجزًا ماديًا لا يمكن اختراقه بين السائل الذي يتم ضخه والجو الخارجي. يقوم المحرك الكهربائي بتدوير المغناطيس الخارجي بسرعة. تصل القوى المغناطيسية القوية مباشرة عبر الغلاف غير المغناطيسي لتدوير المغناطيس الداخلي. ونتيجة لذلك، تدور المكره وتدفع السائل عبر أنابيب التفريغ. ويعني هذا التصميم أن السائل يظل مغلقًا تمامًا داخل الطرف الرطب. يمكنك إزالة العمود المادي الذي يخترق غلاف المضخة. ولذلك، فإنك تلغي تمامًا الحاجة إلى أختام العمود الديناميكي. تعمل هذه البنية غير المانعة للتسرب على تقليل مسارات التسرب المحتملة بشكل كبير. فهو يوفر ضمانات سلامة استثنائية عند ضخ السوائل شديدة الخطورة.
يعتمد نظام الطرد المركزي القياسي بشكل كبير على تقنية الختم الديناميكي. يطلق محترفو الصناعة على هذا اسم مضخة الختم الميكانيكية. إنه يستخدم حاجزًا ميكانيكيًا ماديًا لمنع السائل من الهروب على طول عمود القيادة الذي يدور بسرعة. يتكون هذا الحاجز من وجهين مصقولين للغاية. يدور وجه الختم بجانب العمود. يظل وجه الختم الآخر ثابتًا تمامًا داخل مبيت المضخة. تعمل النوابض الثقيلة أو المنافيخ المعدنية على ضغط هذين الوجهين معًا بإحكام. ومع ذلك، فهي لا تعمل بشكل جاف تمامًا. يعتمدون على طبقة مجهرية من السائل الذي يتم ضخه لتليين الأسطح المنزلقة. يمنع هذا الغشاء السائل المهم الاحتكاك المفرط وتراكم الحرارة الكارثي. نظرًا لأنه يحتاج إلى تزييت مستمر، فإن الختم الميكانيكي يبكي بطبيعته كمية صغيرة من السائل. أحيانًا يتبخر هذا البكاء فورًا في الهواء. وفي أحيان أخرى، يؤدي ذلك في النهاية إلى تسرب واضح للسوائل تحت اللوح الأساسي. عند ضخ الوسائط العدوانية، حتى البكاء البسيط يشكل تحديات كبيرة تتعلق بالبيئة والسلامة.
عند تقييم المحرك المغناطيسي مقابل مضخة الختم الميكانيكية ، يجب عليك وزن العوامل التشغيلية المتعددة بعناية. نحن نرسم هذه المقارنة وجهاً لوجه مباشرةً مع نتائج الأعمال المهمة. يؤدي اتخاذ الاختيار الخاطئ إلى الإضرار بشكل مباشر بالربحية وسلامة الموقع.
مقارنة تصميم احتواء المضخة
| معايير التقييم | محرك مغناطيسي (غير محكم الغلق) | ختم ميكانيكي (مختوم) |
|---|---|---|
| ملف مخاطر التسرب | نظام احتواء محكم مانع للتسرب بنسبة 100% | البكاء الطفيف المتأصل. احتمال الفشل الكارثي |
| متطلبات عمالة الصيانة | الحد الأدنى من الصيانة الروتينية المطلوبة | المراقبة المتكررة واستبدال الختم المعقد |
| ملف تعريف استهلاك الطاقة | خسائر طفيفة في الطاقة الحالية الدوامة في الأصداف المعدنية | كفاءة ميكانيكية عالية في عمود الإدارة |
| النفقات الرأسمالية الأولية | أعلى بشكل عام بسبب المغناطيسات الأرضية النادرة | تكلفة أساسية أقل عمومًا للتصميمات القياسية |
إن التحكم في التسرب يفرض السلامة البيئية والوضع التنظيمي لمنشأتك بأكملها. تتميز وحدات المحرك المغناطيسي بتصميم مانع للتسرب بنسبة 100%. إنهم يستخدمون غلاف احتواء صلب بدلاً من الأختام الديناميكية الضعيفة. هذا الختم المحكم يجعلها مثالية للامتثال الصارم لوكالة حماية البيئة (EPA) وإدارة السلامة والصحة المهنية (OSHA). إن المنشآت التي تتعامل مع السوائل شديدة السمية أو المسببة للتآكل أو القابلة للاشتعال تفضل بشدة هذا النهج الدقيق. يمكنك القضاء على الانبعاثات الهاربة تمامًا، وحماية كل من العمال والمجتمع المحلي. على العكس من ذلك، تم تصميم مضخة الختم الميكانيكية بطبيعتها لتصريف السوائل. تعمل طبقة سائل التشحيم المطلوبة دائمًا على إنشاء مسار هروب دقيق. إذا فقد النظام هذا التشحيم الحرج، فغالبًا ما يتبع ذلك فشل كارثي في الختم بسرعة. يسخن الختم الجاف في ثوانٍ ويتحطم بعنف. يؤدي ذلك إلى إطلاق مواد كيميائية خطرة مباشرة في البيئة المحيطة، مما يؤدي إلى تفعيل بروتوكولات السلامة الصارمة.
يؤثر تكرار الصيانة بشكل مباشر على ميزانيتك التشغيلية وجداول الإنتاج. تتطلب الوحدة غير المغلقة عادةً إنفاقًا رأسماليًا أوليًا أعلى مقدمًا. إن تكلفة تصنيع المغناطيسات الأرضية النادرة وقذائف الاحتواء المصنعة بدقة أكبر بكثير. ومع ذلك، تظل الصيانة الروتينية ضئيلة للغاية على مر السنين. لن تضطر أبدًا إلى محاذاة أو استبدال أختام العمود المتدهورة. وهذا يقلل بشكل كبير من فترات التوقف الباهظة الثمن وغير المخطط لها. بالنسبة لتطبيقات السوائل النظيفة، ينخفض العبء المالي طويل المدى بشكل كبير. تقدم وحدات الختم الميكانيكية تكلفة رأسمالية أولية أقل بكثير عند الشراء. ومع ذلك، فهي تتطلب تدخل صيانة مستمرًا ومستمرًا. يجب على الفنيين استبدال وجوه الختم البالية بانتظام. تتطلب تكوينات الختم المزدوج مراقبة معقدة لسائل الحاجز على أساس يومي. تؤدي ساعات العمل المستمرة ومتطلبات قطع الغيار إلى تضخيم النفقات طويلة الأجل بسرعة بما يتجاوز المدخرات الأولية.
يلعب استهلاك الطاقة دورًا رئيسيًا في ميزانيات المنشآت الحديثة. يمكن لوحدات محرك Mag أن تواجه خسائر معينة في التيار الدوامي. عندما تدور المغناطيسات بسرعة حول أغلفة الاحتواء المعدنية، فإنها تولد تيارات كهربائية قوية. تولد هذه التيارات الدوامة حرارة غير مرغوب فيها وتستهلك طاقة حركية قيمة. هذه الظاهرة تقلل قليلاً من كفاءة المضخة بشكل عام. يمكنك التخفيف من هذه المشكلة عن طريق اختيار أغلفة الاحتواء غير المعدنية أو المركبة لعمليتك. وفي الوقت نفسه، تستخدم أنظمة الختم الميكانيكية اتصالًا مباشرًا وغير منقطع للعمود. يوفر أسلوب الدفع المباشر هذا كفاءة ميكانيكية أعلى بكثير. تواجه عدم الانزلاق المغناطيسي أثناء التشغيل الثقيل. ومع ذلك، فإن أنظمة دعم الختم المعقدة تستمد قوتها المساعدة الخاصة بها. إن ضخ السوائل العازلة أو تشغيل المبادلات الحرارية الخارجية يستهلك طاقة إضافية. يجب عليك أن تأخذ في الاعتبار هذه الأحمال الكهربائية المساعدة في حسابات الكفاءة النهائية الخاصة بك.
غالبًا ما تتعارض المزايا النظرية مع الحقائق العملية القاسية. يجب عليك تقييم خصائص السوائل المحددة لتوجيه المطابقة الواقعية للتطبيق. تفشل المضخات عندما يتجاهل المهندسون الخصائص الفيزيائية للمواد الكيميائية المنقولة.
تكافح وحدات المحرك المغناطيسي بشكل كبير حول الجزيئات الكاشطة. يعتمد التصميم الداخلي بالكامل على مسارات تدفق ضيقة جدًا. يتم تحويل جزء صغير من السائل الذي يتم ضخه إلى الداخل لتبريد أداة التوصيل المغناطيسي. المواد الصلبة العالقة تسد مسارات التبريد الداخلية بسهولة. علاوة على ذلك، تعمل المواد الكاشطة الحادة على تآكل غلاف الاحتواء الرقيق للغاية بسرعة. بمجرد أن تنكسر القشرة، تتعطل المضخة بشكل كارثي وتتخلص من السوائل. نحن نؤيد بشدة تصميمات الختم الميكانيكي لنقل الملاط أو السوائل القذرة. يمكنك تجهيزهم باستخدام مواد وجه صلبة بشكل لا يصدق مثل كربيد السيليكون أو كربيد التنجستن. تتعامل وجوه الختم القوية هذه مع التآكل الكاشط بشكل أفضل بكثير من أغطية الاحتواء الهشة.
يؤثر سمك السائل على مدى جودة نقل المكونات الداخلية للطاقة الدورانية. تمتلك أدوات التوصيل المغناطيسية حدودًا صارمة وثابتة لنقل عزم الدوران. عند التعامل مع السوائل عالية اللزوجة، قد يتغلب المحرك الكهربائي بسهولة على الرابطة المغناطيسية. يؤدي هذا إلى انفصال المغناطيس الداخلي والخارجي، مما يؤدي إلى الانزلاق المغناطيسي الكامل. تتوقف المكره عن الدوران تمامًا بينما يستمر المحرك في الدوران بلا فائدة. لذلك، يجب عليك دائمًا التوصية بالأختام الميكانيكية لمهام نقل المواد الكيميائية شديدة اللزوجة. يتعامل اتصال العمود المباشر بشكل آمن مع البوليمرات السميكة والراتنجات اللزجة والحمأة الثقيلة. ينقل العمود المعدني الصلب أقصى عزم دوران دون أي خطر للانزلاق.
تؤدي اضطرابات العملية أحيانًا إلى انقطاع إمداد السوائل إلى أنابيب الشفط. نحن نسمي هذا بالتشغيل الجاف، وهو يؤدي إلى إتلاف المعدات الدوارة بشدة. مضخات الدفع المغناطيسي معرضة بشكل لا يصدق لظروف التشغيل الجاف. بدون سائل سائل لتبديد الحرارة، ترتفع درجة حرارة أداة التوصيل المغناطيسي بسرعة. يؤدي ارتفاع درجة الحرارة إلى تدمير محامل السيراميك الداخلية ويذيب المكونات البلاستيكية الهيكلية. يؤدي حدث التشغيل الجاف إلى تدمير مضخة غير محكمة الغلق في دقائق معدودة. تفشل الأختام الميكانيكية أيضًا بسرعة عند تجفيفها تمامًا. بدون طبقة سائل التشحيم، يواجه الختم الدقيق تشققًا بسبب الصدمة الحرارية الهائلة. ومع ذلك، توفر تكوينات الختم المزدوج دفاعًا قويًا وموثوقًا. إنها تستخدم سوائل حاجزة مضغوطة محاصرة بين مانعين ميكانيكيين منفصلين. يوفر هذا السائل الثانوي تبريدًا حيويًا حتى لو توقف سائل العملية الأساسي عن التدفق. إنها تنجو بسهولة من ظروف التشغيل الجاف المؤقتة بينما تمنح المشغلين وقتًا للرد.
يحمل كل نظام هندسي مخاطر تشغيلية محددة. يوضح فهم أوضاع الفشل هذه التخطيط الجدير بالثقة للعمليات والبصيرة الهندسية القوية. تُظهر لنا الخبرة الميدانية بالضبط أين تفشل هذه التصميمات عادةً تحت الضغط.
يتطلب اختيار المعدات المناسبة شجرة قرارات صارمة وقائمة على المنطق. يمكن لفرق المشتريات وموظفي الهندسة استخدام هذه القواعد الافتراضية البسيطة لتضييق نطاق خياراتهم بسرعة.
الافتراضي هو مضخة الدفع المغناطيسي إذا:
الافتراضي هو مضخة الختم الميكانيكية إذا:
تتطلب أنظمة نقل المواد الكيميائية الدقة والموثوقية والسلامة التي لا تقبل الشك. لا تتفوق تقنية المضخة عالميًا في جميع السيناريوهات. ويظل الاختيار الأمثل عبارة عن معادلة رياضية معقدة توازن بين خصائص السوائل والمخاطر البيئية وقدرة صيانة المنشأة. إن قرارك النهائي يملي بشكل مباشر سلامة المنشأة على المدى الطويل وصحة الميزانية بشكل عام. لا تخمن عند تقييم مضخة كيميائية للبيئات الصناعية الخطرة. نحن نشجع المشترين بشدة على جمع بيانات سائل العملية الدقيقة أولاً. قياس اللزوجة والجاذبية النوعية وضغط البخار ومحتوى المواد الصلبة بدقة. استخدم هذه الأرقام الدقيقة قبل الوصول إلى تحليل مخصص لحجم المضخة. التخطيط السليم مقدمًا يمنع فشل الاحتواء الكارثي والمكلف في المستقبل. اتصل بالمصنعين الموثوقين لإجراء هذه الحسابات بناءً على الرسومات المتساوية القياس للأنابيب المحددة.
ج: نعم، حسب التصميم، لا يوجد بها أختام عمود ديناميكية، مما يعني احتواء السائل بشكل محكم. يظل السائل الذي يتم ضخه معزولاً بشكل آمن عن الغلاف الجوي ما لم يتم اختراق الغلاف الخارجي أو غلاف الاحتواء فعليًا بسبب التآكل الشديد أو التأثير.
ج: ضع توقعاتك حول معايير الأبعاد مثل ANSI أو ISO. في حين أنه يمكن تبديل وحدات المضخة بأكملها إلى آثار الأنابيب الموجودة بسلاسة، إلا أن التحويلات الداخلية لنفس الطرف الرطب نادرًا ما تكون ممكنة. يجب عليك استبدال مجموعة المضخة بأكملها.
ج: يعكس السعر التكلفة الكبيرة للمغناطيسات الأرضية النادرة مثل النيوديميوم أو كوبالت السماريوم. كما أن قذائف الاحتواء المصممة بدقة تزيد من النفقات. ومع ذلك، يمكنك موازنة هذه التكاليف الأولية مع التوفير الناتج عن عدم الحاجة إلى نظام دعم مانع التسرب الميكانيكي المعقد.
