إن اختيار المعدات الصناعية يتجاوز مجرد مطابقة المواصفات الفنية الأساسية. إنه يمثل خيارًا استراتيجيًا أساسيًا يؤثر على سلامة المصنع، والامتثال البيئي الصارم، والربحية على المدى الطويل. يتعامل مديرو المصانع باستمرار مع التوتر بين النفقات الرأسمالية الأولية والنفقات التشغيلية المستمرة. تؤدي عمليات الصرف المالي الخفية الناتجة عن التسربات الكيميائية الخطرة وفترات التوقف المتكررة غير المخطط لها إلى شل ميزانيات التشغيل بشدة بمرور الوقت. إن الاعتماد على طرق الختم غير الملائمة يؤدي إلى مخاطر هائلة يمكن تجنبها على منشأتك وموظفي الخطوط الأمامية لديك.
يقدم هذا الدليل تقييمًا قائمًا على الأدلة جنبًا إلى جنب لكلا تقنيتي الضخ. سنقوم بفحص أوضاع الأعطال الميكانيكية بشكل شامل، ومتطلبات توافق السوائل المعقدة، ونفقات صيانة دورة الحياة طويلة المدى. وسوف يتعلم مهندسو العمليات وفرق المشتريات الصناعية كيفية الاستفادة من هذه المعلومات. سوف تكتسب الرؤى اللازمة لاتخاذ قرار يمكن الدفاع عنه بالكامل ويراعي المخاطر فيما يتعلق بالتثبيت الهام التالي.
التطبيق يملي التصميم: مضخات الدفع المغناطيسي هي الخيار النهائي للسوائل الخطرة أو المسببة للتآكل أو ذات القيمة العالية حيث يكون التسرب الصفري إلزاميًا. تظل مضخات الختم الميكانيكية لا غنى عنها للسوائل التي تحتوي على مواد صلبة أو ملاط أو تلك الموجودة في درجات حرارة شديدة.
التكلفة الحقيقية تكمن في الصيانة: في حين أن مضخات الختم الميكانيكية لها سعر شراء أولي أقل، إلا أنها تمثل 70-80% من حالات فشل المضخة الروتينية. توفر مضخات الدفع المغناطيسي تكلفة إجمالية للملكية (TCO) أقل بكثير على مدى 5 إلى 10 سنوات.
تختلف أوضاع الفشل: كلا المضختين معرضتان للتشغيل الجاف، لكنهما يفشلان بشكل مختلف. يعد فهم آليات الفشل المحددة هذه أمرًا بالغ الأهمية لتنفيذ حلول تسرب المضخة وأنظمة الحماية المناسبة (مثل أجهزة مراقبة الطاقة).
الامتثال هو عامل مالي: اللوائح البيئية الصارمة (على سبيل المثال، غرامات انبعاث المركبات العضوية المتطايرة) تجعل التصميم غير المحكم للمضخات المغناطيسية بمثابة ضمانة مالية استباقية.
يعد فهم الهندسة الأساسية وراء هاتين التقنيتين أمرًا بالغ الأهمية قبل الاختيار. يتعامل كل تصميم مع احتواء السوائل ونقل عزم الدوران بطرق مختلفة تمامًا. عند تقييم مضخة غير محكمة الغلق مقابل مضخة محكمة الغلق ، يجب أن تنظر عن كثب إلى كيفية تفاعل الأجزاء المتحركة مع الغلاف.
تعتمد الآلية التقليدية على الختم الديناميكي. يقوم عمود دوار بتوصيل المحرك الخارجي مباشرة بالمكره الداخلي. يجب أن يمر هذا العمود بالكامل عبر غلاف المضخة. نحن نستخدم ترتيبًا معقدًا من الحلقات الثابتة والديناميكية لإغلاق نقطة الاختراق المادية هذه.
يعتمد هذا التصميم بطبيعته على طبقة صغيرة من السائل الذي يتم ضخه للتشحيم. يجب أن يمر السائل بين وجوه الختم الدوارة لمنع الاحتكاك الكارثي وارتفاع درجة الحرارة. وبالتالي، فإن وجود كمية ضئيلة من التسرب هو أمر متأصل تمامًا في العملية. إنه أمر لا مفر منه حسب التصميم. يمكنك التقاط أو طرد هذا التسرب، لكن لا يمكنك القضاء عليه بالكامل.
أفضل الممارسات: قم دائمًا بتنفيذ خطط التدفق المناسبة (مثل خطة API 11 أو 53) عند تشغيل موانع التسرب الديناميكية في بيئات عدوانية لزيادة عمر الختم إلى أقصى حد.
خطأ شائع: غالبًا ما يقوم المشغلون بشد الغدد الختمية بشكل مفرط لوقف التسرب الجزئي المتأصل. يؤدي هذا إلى سحق وجوه الختم، وحرق اللدائن، ويضمن الفشل المبكر.
يستخدم المحرك المغناطيسي آلية متطورة للحلقة المغلقة. يتصل المحرك الخارجي بمجموعة مغناطيس خارجية بدلاً من عمود مباشر. يحيط هذا المغناطيس الخارجي بقشرة احتواء صلبة محكمة الغلق. داخل الغلاف، يتم توصيل مغناطيس داخلي مباشرة بالمكره.
عندما يقوم المحرك بإدارة المغناطيس الخارجي، تقوم القوة المغناطيسية بنقل عزم الدوران مباشرة من خلال غلاف الاحتواء الصلب إلى المغناطيس الداخلي. أنها تدور بشكل متزامن. نسلط الضوء على الغياب التام لنقطة اختراق مادي على غلاف المضخة. يعمل هذا التصميم على عزل السائل تمامًا عن البيئة الخارجية، مما يضمن عدم التسرب مطلقًا في ظل ظروف التشغيل العادية.
إن الخصائص الفيزيائية والكيميائية لسائل العملية الخاص بك تملي في النهاية الاختيار الصحيح للمعدات. غالبًا ما يؤدي اختيار التصميم الخاطئ إلى التدهور السريع وفشل العمليات بشكل خطير.
يجب عليك نشر مضخة معالجة كيميائية مزودة بوصلة مغناطيسية عند التعامل مع السوائل شديدة التطاير أو السامة أو المسببة للتآكل بشكل استثنائي. تستفيد التطبيقات التي تشتمل على حمض الكبريتيك المركز أو حمض الهيدروكلوريك أو السوائل المتبلورة بشكل كبير من العزلة الجوية الكاملة.
تلعب مواد البناء المتقدمة دورًا حيويًا هنا. يستخدم المصنعون البوليمرات الفلورية الهندسية مثل PTFE (بولي تترافلوروإيثيلين) وETFE المملوء بالكربون. توفر هذه البطانات غير المعدنية مقاومة كيميائية فائقة وواسعة النطاق. فهي لا تتحلل أو تصدأ أو تذوب بمرور الوقت، مما يضمن مسارًا نقيًا للسوائل. يضيف ETFE المملوء بالكربون أيضًا توصيلًا كهربائيًا مهمًا، مما يؤدي إلى تأريض الشحنات الساكنة بشكل آمن الناتجة عن السوائل المتطايرة سريعة الحركة.
على الرغم من فوائد السلامة للتصميمات غير المانعة للتسرب، تظل الوحدات التقليدية غير قابلة للاستبدال في سيناريوهات محددة للخدمة الشاقة.
التعامل مع الصلبة: تستوعب الأختام الميكانيكية تصميمات المكره المفتوحة بشكل جميل. أنت بحاجة إلى هذه الخلوصات المفتوحة لمياه الصرف الصحي، أو الملاط الثقيل، أو سوائل المعالجة التي تحتوي على أعداد عالية من الجسيمات. تدخل المواد الصلبة الكاشطة بسرعة إلى الخلوصات الداخلية الضيقة للغاية للوحدة المغناطيسية، مما يؤدي إلى طحن المحامل الداخلية وتدمير غلاف الاحتواء.

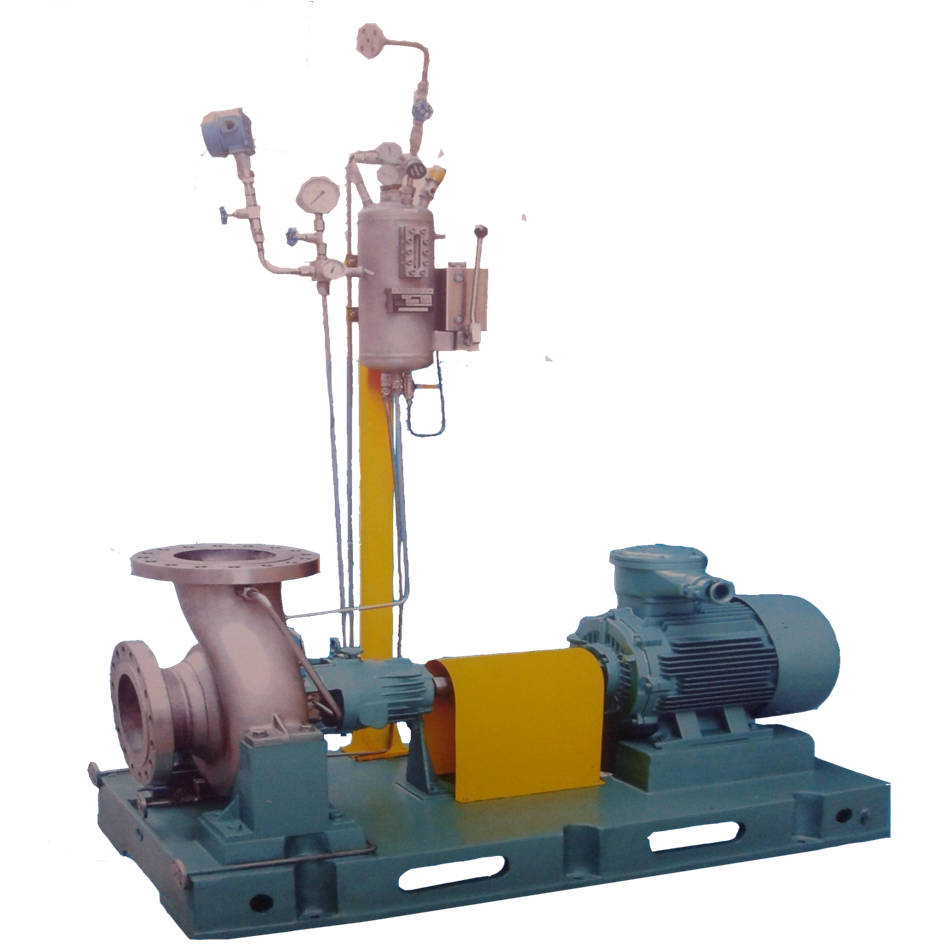

اللزوجة القصوى ودرجة الحرارة: تتعامل الإعدادات التقليدية مع الضغط الميكانيكي الاستثنائي بشكل أفضل بكثير. غالبًا ما تشهد تطبيقات الزيوت الثقيلة أو الأسفلت أو مصفاة API 610 درجات حرارة للسوائل تتجاوز 350 درجة مئوية. تؤدي الحرارة العالية إلى تحلل المغناطيسات الأرضية النادرة بشدة، مما يؤدي إلى فقدان قوة الاقتران. بالإضافة إلى ذلك، يتطلب ضخ السوائل فائقة اللزوجة عزمًا مباشرًا هائلاً لا تستطيع المجالات المغناطيسية نقله بشكل موثوق دون فصل.
الجدول المرجعي لتوافق السوائل
خاصية السوائل | تقنية المضخة الموصى بها | السبب الهندسي الأساسي |
|---|---|---|
المواد الكيميائية القاتلة / شديدة السمية | محرك مغناطيسي | الختم المحكم يزيل الانبعاثات الهاربة ويحمي الموظفين. |
طين الجسيمات العالية | الختم الميكانيكي | تقاوم الدفاعات المفتوحة والأختام المتدفقة التآكل الكاشط بشكل فعال. |
المركبات العضوية المتطايرة (VOCs) | محرك مغناطيسي | يمنع التصميم الخالي من التسرب الغرامات البيئية المكلفة والتبخر. |
درجات حرارة عالية جدًا (> 350 درجة مئوية) | الختم الميكانيكي | يتجنب مخاطر إزالة المغناطيسية الحرارية الكامنة في مغناطيسات الأرض النادرة. |
درجة نقاء عالية / أدوية دقيقة | محرك مغناطيسي | لا يمكن لأي مواد تشحيم مانعة للتسرب أو سوائل تدفق أن تلوث مجرى العملية. |
كثيرًا ما تقع فرق المشتريات الصناعية في فخ تحليل سعر الشراء الأولي فقط. يتطلب التقييم المالي الشامل النظر بعمق في دورة الحياة التشغيلية.
نحن نعترف بسهولة أن النماذج المختومة التقليدية أرخص في الشراء في البداية. تتضمن عملية التصنيع تصنيعًا أبسط ومكونات قياسية متاحة على نطاق واسع.
قارن هذه النفقات الرأسمالية الأولية (CAPEX) مع الواقع القاسي للنفقات التشغيلية طويلة الأجل (OPEX). تتآكل الأختام الميكانيكية بشكل مستمر بسبب الاحتكاك الجسدي المستمر. وهي تتطلب استبدالًا دوريًا، وأنظمة تدفق مخصصة، وإجراءات محاذاة بالليزر معقدة للغاية أثناء إعادة التثبيت. تتراكم ساعات العمل وقطع الغيار بسرعة، مما يؤدي إلى تضخم تكلفة دورة الحياة بشكل كبير.
إلى جانب الصيانة القياسية، هناك العديد من المخاطر المالية الخفية الهائلة التي تفاجئ مديري المرافق في كثير من الأحيان.
الغرامات التنظيمية: تقوم وكالات حماية البيئة بمراقبة انبعاثات المركبات العضوية المتطايرة (VOC) بشكل صارم. يمكن أن يؤدي تسرب انبعاث واحد موثق إلى فرض غرامات بيئية شديدة. غالبًا ما تتجاوز هذه العقوبات التنظيمية التكلفة الإجمالية لترقية خطك بالكامل إلى تصميم غير محكم الغلق.
تكاليف التوقف: يجب أن تأخذ في الاعتبار العمالة ووقت الإنتاج الضائع المطلوب لاستبدال الختم المنفوخ. تظهر بيانات الصناعة أن المنشآت غالبًا ما تستبدل الأختام الميكانيكية كل 6 إلى 12 شهرًا. يؤدي إيقاف عملية كيميائية مستمرة لمدة 12 ساعة من الصيانة إلى خسائر مذهلة في الإيرادات.
المساحة والتركيب: غالبًا ما تسمح محركات الأقراص المغناطيسية بتصميمات مترابطة. يتم تركيب المحرك مباشرة على غلاف المضخة. يلغي هذا التصميم تمامًا الحاجة إلى الألواح الهيكلية الباهظة الثمن، والوصلات المرنة، والعمالة المتخصصة المطلوبة لمحاذاة العمود بدقة. يمكنك توفير مساحة أرضية قيمة وتبسيط عملية التشغيل الأولية.
يشير المتشككون بحق إلى أنه لا توجد معدات صناعية غير قابلة للتدمير بشكل كامل. ويكمن مفتاح الحفاظ على استمرارية العمليات في توقع كيفية فشل قطعة من المعدات والاستعداد وفقًا لذلك.
يجب أن نذكر بوضوح أنه لا يوجد أي نوع من المضخات محصن ضد التشغيل الجاف. إذا انخفض إمداد السوائل وأفرغ الغلاف، فسيفشل كلا النظامين. ومع ذلك، فإن طريقة الفشل تختلف بشكل كبير.
الأختام الميكانيكية: عندما تجف الوحدة التقليدية، فإنها تفقد على الفور طبقة سائل التشحيم بين وجوه الختم. تحتك الوجوه معًا بسرعات عالية، مما يولد حرارة شديدة. يؤدي هذا الاحتكاك إلى حرق اللدائن، وتحطيم الوجوه الكربونية، وإضعاف الحاجز على الفور. ثم يتسرب سائل العملية الخطرة مباشرة إلى الغلاف الجوي.
المحركات المغناطيسية: يؤدي التشغيل الجاف في هذه الوحدات إلى حدوث صدمة حرارية سريعة لمحامل كربيد السيليكون الداخلية. ويمكن للحرارة الشديدة أيضًا أن تؤدي إلى إزالة مغناطيسية المغناطيسات الأرضية النادرة بشكل دائم. في حين أن المكونات الداخلية تعاني من أضرار جسيمة، فإن غلاف الاحتواء الصلب يظل سليمًا تمامًا. لا يهرب السائل إلى البيئة. ويظل الفشل موجودًا بأمان داخل نظام الأنابيب.
يمكنك بسهولة حماية استثماراتك من خلال تنفيذ حلول قوية لتسرب المضخات والمراقبة النشطة.
ننصح بشدة باستخدام أجهزة مراقبة الطاقة النشطة للتركيبات غير القابلة للتسرب. تقوم هذه الأجهزة الإلكترونية البسيطة بمراقبة الحمل الكهربائي على المحرك. إذا تم تفريغ السائل، ينخفض عبء العمل على الفور. تكتشف الشاشة هذا الوضع الشاذ وتقوم تلقائيًا برحلات دائرة المحرك قبل أن تتعرض المحامل الداخلية للضرر أثناء التشغيل الجاف. من خلال الجمع بين مراقبة الطاقة النشطة والتصميم غير المحكم، فإنك تحمي استمرارية التشغيل بطبيعتها. يمكنك التخلص تمامًا من نقطة الفشل الصناعي الأكثر شيوعًا: الختم الميكانيكي الديناميكي.
تواصل الهيئات التنظيمية العالمية تشديد القيود على التعامل مع المواد الكيميائية. إن مواءمة اختيار المعدات الخاصة بك مع معايير الصناعة المعمول بها يضمن استمرارية التشغيل على المدى الطويل.
يجب أن تلتزم المنشآت العاملة في المناطق ذات الأبخرة القابلة للاشتعال بتوجيهات ATEX الصارمة. في هذه المناطق الخطرة، يمثل تعريض الأبخرة المتفجرة للأكسجين الجوي أو الشرر الميكانيكي خطر انفجار كارثي. إن طبيعة غلاف الاحتواء الخالية من التسرب تجعل التكنولوجيا غير المانعة للتسرب هي المعيار الرسمي للامتثال لمعايير ATEX. ويضمن العزل المحكم عدم تفاعل سوائل العملية مطلقًا مع الجو الخارجي، مما يؤدي إلى القضاء على ناقل الإشعال الأساسي تمامًا.
وعلى العكس من ذلك، يجب علينا أن نعالج التنوع الواسع النطاق للنماذج التقليدية في البيئات الصناعية القياسية غير المتفجرة. تتميز العديد من مصانع الكيماويات بوجود بنية تحتية للأنابيب مبنية بالكامل وفقًا لمعايير الأبعاد ISO 2858 وISO 5199. ونظرًا لأن الشركات المصنعة تقوم ببناء وحدات قياسية مختومة بدقة وفقًا لهذه الأبعاد، فإنها تعمل كبدائل مثالية. يمكنك تبديل وحدة قديمة دون قطع الأنابيب أو تعديل الألواح الأساسية أو إعادة تصميم التخطيط الهيدروليكي.
تحتاج فرق الهندسة والمشتريات إلى منهجية منطقية وقابلة للتكرار لتقييم خياراتها. عند مقارنة مضخة الدفع المغناطيسي بمضخة الختم الميكانيكية ، يؤدي تطبيق قائمة مرجعية منظمة إلى إزالة التخمين ومواءمة الاحتياجات الفنية مع الحقائق المالية.
استخدم قائمة التقييم القابلة للتنفيذ هذه لتبسيط عملية اتخاذ القرار:
هل السائل خطير أو سام أو خاضع لرقابة شديدة من قبل الوكالات البيئية؟
إذا كانت الإجابة بنعم، فاختر التصميم غير المحكم. إن القضاء على مخاطر الانبعاثات أمر بالغ الأهمية.
هل يحتوي سائل العملية على أكثر من كميات ضئيلة من المواد الصلبة أو الملاط الكاشطة؟
إذا كانت الإجابة بنعم، فاختر الطراز المختوم التقليدي. تكون عمليات التخليص في النماذج غير محكمة الغلق ضيقة جدًا بالنسبة للجسيمات.
هل تقوم بأخذ أعمال الصيانة المستمرة لمدة 5 سنوات بعين الاعتبار في ميزانيتك الرأسمالية؟
إذا كانت الإجابة بنعم، فإن التصميم غير المحكم غالبًا ما يفوز بالحسابات المالية طويلة المدى بسبب تقليل وقت التوقف عن العمل بشكل كبير.
هل تقوم بضخ زيوت ثقيلة فائقة اللزوجة أو تعمل بشكل مستمر فوق 350 درجة مئوية؟
إذا كانت الإجابة بنعم، فاختر الطراز الميكانيكي. أنت بحاجة إلى عزم الدوران المباشر والثبات الحراري الذي يوفره العمود المباشر فقط.
مخطط مقارنة التكنولوجيا
الميزة / متري | تقنية المحرك المغناطيسي | تكنولوجيا الختم الميكانيكي |
|---|---|---|
احتمالية التسرب | بدقة صفر تسرب | التسرب الجزئي المتأصل |
تكلفة رأس المال الأولي | قسط أعلى | عموما أقل |
الصيانة الروتينية | منخفض للغاية | عالية (استبدالات الوجه المتكررة) |
القدرة على التعامل الصلبة | ضعيف (السوائل النظيفة فقط) | ممتاز (مع الدفاعات المفتوحة) |
عواقب الجري الجاف | فشل المحمل الداخلي (مضمن) | انفجار الختم (تسرب الغلاف الجوي) |
بصمة التثبيت | مدمج (معيار وثيق) | أكبر (يتطلب المحاذاة/اللوح الأساسي) |
إن الجدل الصناعي حول أي التكنولوجيا تتفوق عالميًا يتجاهل الحقيقة الهندسية الأساسية. نادرًا ما يتعلق الأمر بتفوق أحد التصميمات على الآخر في الفراغ؛ يتعلق الأمر بالكامل بمطابقة التكنولوجيا الصحيحة مع ملف تعريف المخاطر المحدد لمصنعك.
بالنسبة لنحو 80% من التطبيقات الكيميائية النظيفة والخطرة، يوفر التصميم الحديث غير المحكم سلامة بيئية لا مثيل لها، وحماية للمشغل، وإمكانية التنبؤ المالي على المدى الطويل. من خلال التخلص من الختم الديناميكي، يمكنك إزالة المصدر الرئيسي لتسربات العملية ومشاكل الصيانة. على العكس من ذلك، تظل الوحدات القياسية المختومة هي القوة العاملة للخدمة الشاقة بلا منازع بالنسبة للملاط ودرجات الحرارة المرتفعة والمرافق غير الخطرة.
اتخذ إجراءً اليوم لتأمين المستقبل التشغيلي لمنشأتك. نحن نشجعك بشدة على استشارة فريقنا الهندسي الخبير. سنساعدك على إجراء تقييمات دقيقة لتوافق السوائل، وإجراء حسابات مفصلة لصيانة دورة الحياة، واختيار المواد الهندسية المثالية للتركيب الهام التالي.
ج: عموما لا. إن الخلوصات الداخلية بين المغناطيس الداخلي وغطاء الاحتواء الخلفي ضيقة للغاية. أي جسيمات أو مواد صلبة كاشطة سوف تطحن بسرعة ضد محامل كربيد السيليكون الداخلية، مما يسبب تآكلًا ميكانيكيًا سريعًا وفشلًا كارثيًا في نهاية المطاف. إن مضخة الختم الميكانيكية المجهزة بمكره مفتوح مطلوبة بشكل صارم للسوائل المحملة بالصلب.
ج: تنبع التكلفة الأولية المرتفعة بشكل مباشر من المواد الداخلية المتقدمة وعالية الجودة المطلوبة للتشغيل. يستخدم المصنعون مغناطيسات أرضية نادرة باهظة الثمن، ومحامل كربيد السيليكون المصنعة بدقة، وبطانات سميكة من البوليمر الفلوري ETFE. تم تصميم هذه المواد المتميزة لتعمل بسلاسة في بيئات شديدة التآكل دون أي تشحيم خارجي.
ج: عندما تقوم بتشغيل الوحدة بشكل صارم ضمن معاييرها المثالية (بالقرب من أفضل نقطة كفاءة) وحمايتها بشكل فعال من التشغيل الجاف، فيمكن تشغيلها بشكل موثوق لمدة 10 سنوات أو أكثر. إنها تتطلب الحد الأدنى من الصيانة الروتينية إلى الصفر تمامًا، وتدوم بشكل كبير موانع التسرب الديناميكية التقليدية في التطبيقات الكيميائية المتطابقة.
ج: لا تزال الأختام الميكانيكية هي العمود الفقري لصناعة السوائل غير الخطرة مثل مياه التبريد، والمواد الكاشطة الثقيلة، ودرجات الحرارة المرتفعة للغاية التي تتجاوز 350 درجة مئوية، والسوائل فائقة اللزوجة. يتم استخدامها في السيناريوهات التي يكون فيها تسرب الختم البسيط الخاضع للتحكم مقبولًا اقتصاديًا وبيئيًا للمنشأة.
