يمثل تحديد المعدات الدوارة للتطبيقات الكيميائية العدوانية حقيقة عالية المخاطر لمهندسي المصانع ومديري المرافق. غالبًا ما تفشل مضخات ANSI القياسية في البيئات ذات درجة الحرارة العالية أو الضغط العالي أو شديدة التآكل. تتطلب هذه العمليات الصعبة سلامة هيكلية لا هوادة فيها لمنع التسربات الكارثية ووقت التوقف عن العمل المكلف وغير المتوقع. عند نقل الهيدروكربونات المتطايرة أو المحاليل الحمضية، يتصاعد عطل ميكانيكي بسيط بسرعة إلى حادث سلامة خطير. إن اختيار المعدات المناسبة لا يقتصر فقط على تلبية المعايير الميكانيكية الأساسية على الورق. يتعلق الأمر بالموازنة الفعالة بين النفقات الرأسمالية الأولية والسلامة التشغيلية، والامتثال البيئي، ومتوسط الوقت بين حالات الفشل (MTBF) على المدى الطويل. يجب عليك تقييم كل درجة من درجات المواد وسمك الغلاف واختيار التصميم بعناية لحماية منشأتك. توفر هذه المقالة إطارًا شاملاً للتقييم الفني لمساعدتك في التنقل بثقة بين مقترحات البائعين المعقدة. سوف نستكشف كيف تقوم التكوينات الهيكلية وهندسة الختم بفصل الحلول الثقيلة الحقيقية عن البدائل الخفيفة. سوف يتعلم القراء بالضبط كيفية تقييم المكونات الهامة لضمان أقصى قدر من الموثوقية في بيئات المعالجة القاسية.
مطابقة المواد غير قابلة للتفاوض: تحديد مواد مضخة الطرد المركزي القياسية API 610 (على سبيل المثال، الفئة S مقابل الفئة A مقابل الفئة D) يعتمد بشكل صارم على تآكل السوائل وحدود درجة الحرارة والجاذبية النوعية.
يفرض البناء الموثوقية: إن سماكة الغلاف، وتصميم مبيت المحمل، وقدرات تحميل الفوهة تفصل بين تطبيقات الخدمة الشاقة الحقيقية وبدائل الخدمة الخفيفة.
تحدد الأختام السلامة: تعتبر مضخة المعالجة الكيميائية آمنة بقدر غرفة الختم الخاصة بها (عادةً ما تدمج معايير API 682).
تحقق قبل الشراء: اطلب دائمًا تقارير اختبار المواد (MTRs) واختبار الأداء الذي يمكن التحقق منه (الهيدروستاتيكي وNPSH) في مرحلة التقييم.
يقوم مشغلو المصانع باستمرار بوزن المضخات الكيميائية القياسية مقابل المتطلبات القوية للتكرير ومعالجة البتروكيماويات. قد تتعامل القياسية مضخة المعالجة الكيميائية مع الأحماض الخفيفة بكفاءة في درجات الحرارة المحيطة. ومع ذلك، فإنه سوف يتحلل بسرعة تحت الحرارة الشديدة، أو ظروف السوائل المتطايرة، أو ضغوط النظام العالية. غالبًا ما تصل تكلفة العمل في أوقات التوقف غير المتوقعة في مصنع المعالجة المستمرة إلى عشرات الآلاف من الدولارات في الساعة. علاوة على ذلك، فإن التسريبات الخطرة تستدعي فرض غرامات تنظيمية شديدة، وتكاليف المعالجة البيئية، وحوادث سلامة غير مقبولة. أنت بحاجة إلى تصميم مصمم للاحتواء المطلق.
توفر المزايا الأساسية لهذا التصميم عالي التحمل تفوقًا هيكليًا فوريًا على المضخات التقليدية المثبتة بالقدم. على سبيل المثال، يستوعب دعم الخط المركزي التمدد الحراري بشكل آمن ومتماثل. تمنع هذه الميزة المهمة اختلال العمود المدمر عند نقل السوائل في درجات الحرارة القصوى. تميل التصميمات القياسية المثبتة على القدم إلى دفع الغلاف لأعلى أثناء التمدد الحراري، مما يؤدي إلى تدمير المحامل والأختام. بالإضافة إلى ذلك، توفر الأغلفة الأثقل بدلًا كبيرًا للتآكل. كما أنها تمتص أحمال الأنابيب الثقيلة بأمان دون نقل الضغط إلى العناصر الدوارة.
غالبًا ما يؤدي ارتفاع تكاليف المواد الأولية وتكاليف البناء إلى ردع المشترين أثناء مرحلة الشراء. ومع ذلك، فإن هذه الاستثمارات تؤتي ثمارها بشكل كبير من خلال MTBF الممتد. سوف تواجه تدخلات صيانة منخفضة بشكل كبير في البيئات شديدة التآكل. إن استبدال وحدة ANSI الفاشلة عدة مرات على مدار خمس سنوات يستهلك ميزانيات هائلة من العمالة والصيانة. يُثبت منظور دورة الحياة القوي قيمة هندسة الخدمة الشاقة. إن وقت التشغيل المستمر وغير المنقطع يبرر بسهولة البناء المتميز.
اختيار المواد يملي بقاء المعدات. يحدد اختيار المواد المناسبة لمضخة الطرد المركزي API 610 المدة التي ستتحمل فيها أصولك الهجمات الكيميائية العدوانية. يجب عليك التنقل في مصفوفة تصنيف المواد القياسية بعناية، حيث إن مطابقة المعادن مع تآكل السوائل وحدود درجة الحرارة والجاذبية النوعية أمر غير قابل للتفاوض.
مصفوفة تصنيف المواد القياسية
فئة التصنيف | نوع المادة الأولية | سيناريوهات التطبيق النموذجية |
|---|---|---|
فئات-S | الكربون الصلب والحديد الزهر | السوائل غير المسببة للتآكل، والنقل الكيميائي الأساسي، والهيدروكربونات القياسية. |
فئات C | 12% كروم | مقاومة الطبقة المتوسطة، غالبًا ما تستخدم للهيدروكربونات شديدة العدوانية أو ذات درجات الحرارة العالية. |
أ-الفصول | الفولاذ الأوستنيتي المقاوم للصدأ (316L) | العمود الفقري الأساسي للعمليات الكيميائية المسببة للتآكل القياسية. |
فئات د | دوبلكس وسوبر دوبلكس استانلس | ضروري لمقاومة الحفر في بيئات المياه عالية الكلوريد أو شديدة الحموضة أو الحامضة. |
يضمن الامتثال سلامة المواد الأساسية عبر حدود السائل بالكامل. يجب عليك المطالبة بالامتثال لمعايير NACE MR0175/ISO 15156 لتطبيقات الغاز الحامض أو السوائل الحامضة. تفرض هذه المواصفة القياسية حدودًا صارمة للصلابة لمنع تشقق إجهاد الكبريتيد في بيئات كبريتيد الهيدروجين. يلعب تحديد المواد الإيجابية (PMI) أيضًا دورًا حاسمًا أثناء تقييم البائع. يستخدم اختبار PMI مضان الأشعة السينية لضمان مطابقة تركيبة السبائك لمواصفاتك الدقيقة قبل الشحن.
تظل مخاطر التنفيذ مرتفعة أثناء مرحلة المواصفات إذا كانت بيانات السوائل غير دقيقة. الإفراط في تحديد المواد يهدر ميزانيتك الرأسمالية الهامة دون داع. على سبيل المثال، اختيار Super دوبلكس لنقل المياه النظيفة في درجة الحرارة المحيطة لا يوفر أي فائدة عملية. وعلى العكس من ذلك، فإن عدم التحديد يؤدي إلى فشل تآكل كارثي، وتخفيف سريع للجدار، وإغلاق المنشأة. اعتمد دائمًا في اختياراتك للمواد على خصائص السوائل الدقيقة للغاية والتي تم التحقق منها واستشر علماء المعادن المتخصصين عند الضرورة.
غالبًا ما تبدو مقترحات البائعين متشابهة بشكل خادع على الورق. يجب عليك فحص التكوينات الميكانيكية لمضخة API 610 قبل إصدار أمر الشراء. يحدد الإطار الهيكلي مدى قدرة المعدات على التعامل مع الضغط الهيدروليكي الداخلي وقوى الأنابيب الخارجية.
ضع في اعتبارك تكوينات المضخة الأساسية هذه عند تقييم تخطيط المصنع ومتطلبات السوائل:
Overhung (OH2، OH3): تعمل هذه النماذج بشكل أفضل مع تطبيقات نقل المواد الكيميائية القياسية. إنها تتلاءم بشكل جيد مع قيود البصمة الضيقة مع الاستمرار في توفير دعم قوي لخط الوسط.
بين المحامل (BB1، BB2، BB3): تحتاج إلى هذه التكوينات للحقن الكيميائي متعدد المراحل عالي التدفق والضغط العالي. يعمل دعم المحمل المزدوج على تثبيت الدوار تحت الأحمال الهيدروليكية الشديدة.
المعلقة عموديًا (VS4، VS6): يقوم المهندسون بتقييمها من أجل استخراج الحفرة العميقة. كما أنها تعمل على حل سيناريوهات انخفاض صافي رأس الشفط الإيجابي (NPSHa) الصعبة في أنظمة الأنابيب المعقدة.
بالإضافة إلى التكوينات الأساسية، تتطلب قدرات تحميل الفوهة اهتمامًا وثيقًا. يتطلب المعيار سماكة جدار أثقل عبر الغلاف. يوفر هذا التصميم حدًا أدنى صارمًا للتآكل يبلغ 3 مم، مما يضمن بقاء حدود الضغط آمنة حتى بعد سنوات من التشغيل. تدعم الأغلفة السميكة أيضًا أحمال الأنابيب المسموح بها بشكل أكبر. يمكنك منع تشويه الغلاف الخطير والاحتكاك الداخلي من خلال المطالبة بهذه الجدران شديدة التحمل.
تؤثر ديناميكيات الدوار بشكل مباشر على أداء الختم الميكانيكي. تتطلب أعمدة صلبة تتميز بنسبة L³/D⁴ منخفضة (حيث L هو طول العمود الكابولي وD هو قطر العمود). تقلل هذه الصلابة من انحراف العمود عند وجوه الختم الميكانيكي أثناء التشغيل خارج التصميم. يمنع تسرب الختم المبكر. بالإضافة إلى ذلك، تحقق من متطلبات عمر المحامل القياسية. يجب أن تضمن مبيتات المحامل ما لا يقل عن 25000 ساعة تشغيل متواصلة.
تعمل غرفة الختم كدفاع أساسي ضد تسرب السوائل الخطرة. الغلاف الثقيل لا يعني شيئًا على الإطلاق إذا هرب السائل على طول العمود الدوار. يفرض المعيار بشكل صارم أبعادًا سخية ومحددة لغرفة الختم. تستوعب هذه الأبعاد الأكبر بسهولة موانع التسرب الميكانيكية المتقدمة API 682. يضمن دمج API 682 احتواءًا قويًا وموحدًا عبر جميع الأنظمة الأساسية للموردين، مما يبسط الصيانة المستقبلية وإدارة المخزون.

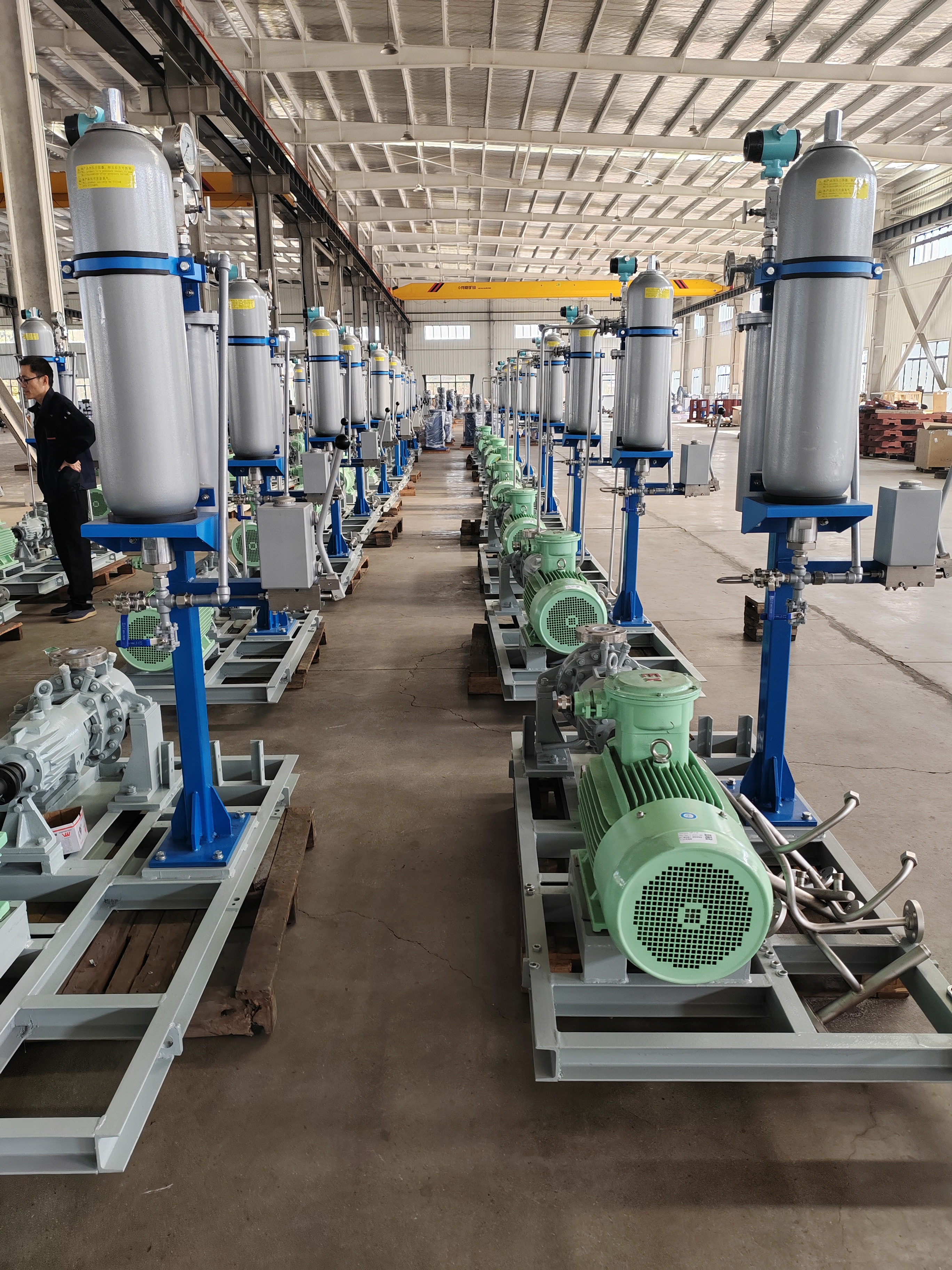

يتطلب التعامل مع السوائل العدوانية تقييمًا صارمًا للختم. تتطلب المواد الكيميائية السامة أو المسببة للسرطان أو شديدة الاشتعال انبعاثات صفرية. يجب عليك تقييم الأختام الميكانيكية المزدوجة بعناية لتحقيق هذا الهدف. يستخدم تكوين الخطة 52 سائلًا مؤقتًا غير مضغوط لالتقاط تسرب الختم الداخلي. يستخدم تكوين الخطة 53 نظام سائل حاجز مضغوط. يضمن المخطط 53 أن أي تسرب بسيط في الختم يتحرك إلى داخل العملية، مما يحافظ على المواد الكيميائية الخطرة بشكل آمن داخل الغلاف.
يجب عليك أيضًا تقييم أنظمة دعم الختم المقترحة من قبل البائع. يجب على البائعين مواءمة خطط الشطف والتبريد بناءً على الحرارة المحددة وضغط البخار وخصائص تبلور السائل. تتطلب السوائل الحرارية العالية النوعية مبادلات حرارية قوية في حلقة تدفق الختم. قد تتطلب السوائل المتبلورة إخماد بخار خارجي لمنع المواد الصلبة من تدمير وجوه الختم الحساسة. التنظيف الصحيح يحافظ على وجوه الختم نظيفة وباردة، مما يضمن عمر تشغيلي طويل.
القراءة بين سطور عرض البائع تتطلب العناية الفنية. يجب عليك تقييم عرض الأسعار بما يتجاوز السعر النهائي. تحقق مما إذا كانت اللوحة الأساسية المقترحة متوافقة حقًا مع معايير الخدمة الشاقة. يستبدل العديد من البائعين منتجات واهية أرخص لخفض عروضهم. تؤدي اللوح الأساسي الضعيف إلى تدمير محاذاة العمود، وزيادة الاهتزاز، وتدمير المحامل قبل الأوان.
يمنع الاختبار الإلزامي الوحدات المعيبة من الوصول إلى موقعك. يجب عليك تحديد الاختبارات غير القابلة للتفاوض قبل الموافقة على الشحن:
الاختبار الهيدروستاتيكي: يجب على الشركة المصنعة ضغط الغلاف بمقدار 1.5 مرة من الحد الأقصى لضغط العمل المسموح به للتحقق من السلامة الهيكلية.
اختبار الأداء: التحقق من صحة الرأس والتدفق والكفاءة الهيدروليكية ومستويات الاهتزاز عبر نقاط متعددة مقابل المنحنى المعتمد.
اختبار NPSH: يؤكد هذا هوامش التجويف الدقيقة المطلوبة لحماية المكره من انهيار فقاعة البخار المدمر.
يجب أن تركز خطواتك التالية على توثيق العملية الصارمة. قم بإعداد طلب قوي لعرض الأسعار (RFQ) الذي لا يترك مجالًا للافتراضات. قم بتضمين أوراق بيانات السوائل الكاملة والدقيقة التي توضح بالتفصيل الحد الأقصى لدرجات حرارة التشغيل والملوثات النزرة. اطلب شهادات المواد المطلوبة مقدمًا في مرحلة الاقتراح. وأخيرًا، أصر على خطة تفصيلية للفحص والاختبار (ITP) لضمان شفافية التصنيع وإنشاء نقاط مراقبة واضحة للمفتشين لديك.
يعد اختيار معدات نقل المواد الكيميائية شديدة التحمل تمرينًا في التخفيف الصارم من المخاطر. كما أنه يقود إلى إدارة أصول ناجحة وطويلة الأجل. لا يمكنك قطع الزوايا عند معالجة السوائل المتفجرة أو شديدة التآكل. يشكل الاختيار الدقيق للمواد أساس سلامة المنشأة والإنتاج المستمر. تعد معايير البناء الصارمة، وأغطية المحامل الصلبة، وغرف الختم القوية هي الطرق الوحيدة لضمان السلامة التشغيلية على المدى الطويل. تحقق دائمًا من مطالبات البائع مقابل بيانات الاختبار الملموسة وشهادات المواد.
نحن نشجع المهندسين وفرق المشتريات على التعاون بشكل عميق خلال مرحلة المواصفات. استشر الشركات المصنعة المتخصصة لتعيين ملفاتك الكيميائية المحددة بدقة. قارن بيانات السوائل الخاصة بك مباشرةً بمخططات المواد القياسية الرسمية لتجنب الأخطاء المكلفة. إن اتخاذ هذه الخطوات الدقيقة يضمن تشغيل منشأتك بأمان وكفاءة لعقود من الزمن.
ج: يستخدم A-8 الفولاذ الأوستنيتي المقاوم للصدأ (مثل 316L). إنه يوفر مقاومة قوية للمواد الكيميائية المسببة للتآكل القياسية. يستخدم D-1 الفولاذ المقاوم للصدأ المزدوج. يوفر الدوبلكس مقاومة فائقة للتكسير والتنقر الناتج عن إجهاد الكلوريد. يكلف D-1 مبلغًا أكبر مقدمًا ولكنه يبقى لفترة أطول في البيئات القاسية التي تحتوي على نسبة عالية من الكلوريد.
ج: في حين أن مضخات ANSI تعمل بشكل جيد في المهام الخفيفة إلى المتوسطة، إلا أنها تفتقر إلى الصلابة الهيكلية. أنت تطلب بشكل صارم معيار الخدمة الشاقة للضغوط العالية ودرجات الحرارة القصوى والمخاطر المتفجرة أو السامة. تمنع الأغلفة الأثقل وأغطية المحامل القوية حدوث أعطال كارثية في هذه الظروف القاسية.
ج: يفرض المعيار بشكل صارم الحد الأدنى المسموح به من التآكل بمقدار 3.0 مم (0.12 بوصة) لأغلفة الضغط. يضمن هذا السُمك الإضافي أن يحافظ الغلاف على سلامته الهيكلية وقدراته على احتواء الضغط حتى بعد سنوات من التعرض المستمر للسوائل الكيميائية المسببة للتآكل.
ج: يجب أن تطلب تقارير اختبار المواد المعتمدة (CMTRs) من البائع. بالإضافة إلى ذلك، قم بإجراء اختبار تحديد هوية المواد الإيجابية (PMI) خلال مرحلة التفتيش النهائية. يستخدم PMI مضان الأشعة السينية للتأكد من التركيب الكيميائي الدقيق للسبائك قبل شحن الوحدة إلى منشأتك.
