إن الحصول على مضخة غير محكمة الغلق يدور بشكل أساسي حول تخفيف المخاطر التشغيلية. يجب عليك التخلص من أعطال الختم الميكانيكي عند التعامل مع المواد الكيميائية الخطرة أو السامة أو ذات القيمة العالية. يمكن أن يؤدي تسرب عملية واحدة إلى إيقاف إنتاج المصنع والإضرار بشدة بالسلامة البيئية. غالبًا ما تفشل الوحدات المختومة التقليدية في هذه البيئات التشغيلية القاسية.
ومع ذلك، فإن تقييم المعلمات التقنية غالبًا ما يمثل واقعًا هندسيًا قاسيًا. الإفراط في التحديد يؤدي إلى تضخيم تخصيصات الموارد الأولية دون داع. وعلى العكس من ذلك، فإن عدم التحديد يؤدي مباشرة إلى الفصل المغناطيسي، أو التحلل الكيميائي، أو فشل التشغيل الجاف الكارثي. يظل العثور على الحد الأدنى للأداء أمرًا بالغ الأهمية لتحقيق الاستقرار التشغيلي على المدى الطويل. يحتاج مهندسو العمليات إلى طريقة دقيقة لتحقيق التوازن بين المتطلبات التشغيلية القوية وقيود المعدات المادية.
سوف نستكشف المعايير الفنية الهامة التي يجب عليك تقييمها قبل اتخاذ القرار النهائي بشأن التوريد. سوف تتعلم كيف تحدد ديناميكيات السوائل واختيار المواد ومعايير الصناعة الصارمة موثوقية المعدات. يشرح دليلنا كل شيء بدءًا من الحدود الحرارية للمواد المغناطيسية وحتى شهادات الصناعة الأساسية. يساعد إطار العمل المدرك للامتثال على ضمان تشغيل عملياتك بأمان وكفاءة.
إن فهم ديناميكيات السوائل لديك هو الخطوة الأولى المطلقة في اختيار المعدات. لا يمكنك تحديد مضخة محرك مغناطيسي بدقة دون تحديد كيفية تصرف السائل بالضبط تحت ضغط التشغيل ودرجة الحرارة.
يجب عليك إنشاء نقطة عمل دقيقة لنظامك. قم بمراجعة منحنى أداء الشركة المصنعة عن كثب. تأكد من أن الجهاز يعمل بالقرب قدر الإمكان من أفضل نقطة كفاءة (BEP). يؤدي التشغيل بعيدًا إلى يسار أو يمين أفضل الممارسات البيئية إلى اختلال توازن الدفع الشعاعي الداخلي. تضع هذه الاختلالات ضغطًا زائدًا على محامل الأكمام الداخلية، مما يؤدي إلى تقصير عمر المعدات بشكل كبير.
يعد حساب رأس الشفط المتاح مقابل رأس الشفط المطلوب أمرًا بالغ الأهمية. يجب عليك التحقق من أن صافي رأس الشفط الإيجابي المتوفر (NPSHa) يتجاوز بشكل مريح صافي رأس الشفط الإيجابي المطلوب (NPSHr). التصميمات غير محكمة الغلق معرضة بشكل استثنائي للتجويف. تعمل فقاعات بخار التجويف على تعطيل طبقة السائل المهمة التي تعمل على تشحيم المحامل الداخلية.
يحدد وزن السوائل وسمكها متطلبات الطاقة لديك بشكل مباشر. تتطلب السوائل ذات الجاذبية النوعية الأعلى قوة حصانية أعلى. كما أنها تتطلب قوة اقتران مغناطيسية أكبر بكثير لمنع الانزلاق. تشكل اللزوجة حدًا صعبًا آخر. عادةً ما يحدد المهندسون اللزوجة المسموح بها بحوالي 200 سنتي ستوك للوحدات القياسية. تعمل السوائل عالية اللزوجة على إضعاف عمل دافعة الطرد المركزي بشدة. إنه يقلل بشكل كبير من الكفاءة الهيدروليكية الإجمالية ويزيد من توليد الحرارة الداخلية.
يجب عليك تقييم ضغط بخار السائل بشكل فعال مقابل درجات الحرارة التشغيلية القصوى. تتراكم الحرارة داخل غلاف الاحتواء الخلفي بسبب الفقد المغناطيسي. إذا تجاوزت درجة حرارة السائل نقطة غليانه داخل هذا الفضاء المغلق، فإنه يتحول إلى بخار. يؤدي قفل البخار إلى تجويع محامل التشحيم على الفور، مما يؤدي إلى عطل ميكانيكي مفاجئ. حافظ دائمًا على هامش أمان حراري صارم.
العدوان الكيميائي يحد من اختياراتك المادية بشكل صارم. يجب عليك مطابقة الغلاف والقشرة والمحامل الداخلية بشكل مثالي مع سائل العملية. مكون واحد غير متطابق يضر بحدود الضغط بأكملها.
تواجه بشكل عام مسارين أساسيين للغلاف ومواد الدفاعة: غير المعدنية والمعدنية. تستخدم الوحدات المبطنة غير المعدنية بوليمرات ETFE أو PFA. تتفوق هذه المواد البلاستيكية شديدة التحمل في البيئات شديدة التآكل التي تحتوي على أحماض قوية أو قلويات مركزة. إنهم يقاومون الهجوم الكيميائي بشكل جيد للغاية. تشتمل الخيارات المعدنية على الفولاذ المقاوم للصدأ 316 أو Hastelloy أو السبائك 20. يمكنك تحديد الأغلفة المعدنية بشكل أساسي للتطبيقات ذات درجات الحرارة العالية أو عند التعامل مع سوائل العمليات الكاشطة بشكل معتدل حيث تتحلل البطانات البلاستيكية.
تعمل قذيفة الاحتواء كحاجز جوي أساسي. إنه يفصل سائل العملية عن البيئة الخارجية. يؤثر اختيارك هنا بشكل كبير على السلامة وكفاءة الطاقة.
| نوع مادة الغلاف | المزايا الأساسية | القيود الرئيسية | أفضل حالات الاستخدام |
|---|---|---|---|
| معدني (هاستيلوي، تيتانيوم) | الضغط العالي وتحمل درجات الحرارة العالية. المتانة الهيكلية القصوى. | عرضة للتيارات الدوامة المغناطيسية. يولد حرارة داخلية زائدة. | معالجة البتروكيماويات بالحرارة العالية؛ خطوط الضغط العالي للنظام. |
| غير معدنية (ألياف الكربون، نظرة خاطفة) | صفر خسائر التيار الدوامي. يعمل بشكل أكثر برودة. كفاءة عالية. | حدود صارمة على الحد الأقصى لدرجة الحرارة وارتفاع ضغط النظام. | المعالجة الكيميائية القياسية؛ السوائل الحساسة لدرجة الحرارة. |
تدعم المحامل الداخلية مجموعة المكره الدوارة بالكامل داخل السائل. يظل كربيد السيليكون (SiC) هو المعيار الصناعي السائد هنا. يوفر SiC صلابة سطحية شديدة ومقاومة كيميائية شبه عالمية. يتعامل بسهولة مع التشغيل المستمر في السوائل العدوانية. ومع ذلك، فإن SiC هش للغاية ويتحطم تحت الصدمة الحرارية. إذا كان نظامك معرضًا لخطر التشغيل الجاف في بعض الأحيان، فيمكنك تحديد محامل جرافيت الكربون المتخصصة بدلاً من ذلك. يوفر الجرافيت الكربوني مظهرًا أكثر ليونة للتآكل ويوفر قدرة محدودة على البقاء أثناء أحداث الجفاف القصيرة.

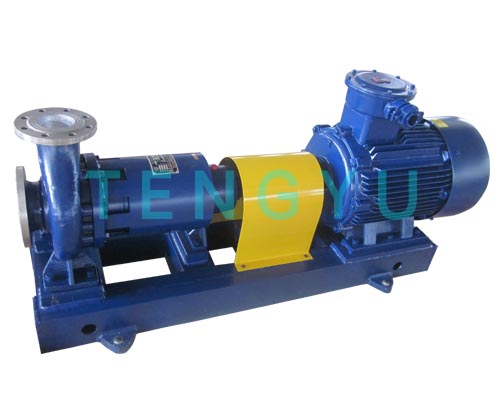

عند تحديد مضخة طرد مركزي ذات محرك مغناطيسي ، فإن فهم المصفوفات المغناطيسية الداخلية أمر غير قابل للتفاوض. ينقل المغناطيس كل عزم دوران المحرك عبر حاجز صلب. يتطلب هذا الرابط الميكانيكي غير المرئي هندسة دقيقة.
يعتمد المهندسون في المقام الأول على مادتين مغناطيسيتين نادرتين متميزتين. يوفر نيوديميوم حديد البورون (NdFeB) قوة مغناطيسية عالية بشكل لا يصدق. تظل فعالة من حيث التكلفة للغاية بالنسبة للتطبيقات القياسية. ومع ذلك، ندفيب عرضة للغاية لإزالة المغناطيسية الحرارية. يجب عليك تقييد استخدامه بشكل صارم في البيئات التي تقل درجة حرارتها عن 150 درجة مئوية (300 درجة فهرنهايت). بالنسبة للتطبيقات ذات الحرارة العالية، يصبح كوبالت السماريوم (SmCo) إلزاميًا. تحافظ مغناطيسات SmCo على سلامتها الهيكلية والمغناطيسية عند عتبات درجات الحرارة الأعلى بكثير. تعمل بشكل موثوق حتى درجة حرارة 315 درجة مئوية تقريبًا (600 درجة فهرنهايت) دون أن تفقد قوتها القابضة.
يجب عليك التأكد من أن تصنيف الاقتران المغناطيسي المحدد يتجاوز بشكل مريح الحد الأقصى لعزم الدوران المطلوب. تملي الممارسة الهندسية القياسية هامش أمان بنسبة 15% إلى 20% على الأقل فوق أعلى حمل متوقع. يجب أن يتضمن هذا الحساب طفرات القصور الذاتي عند بدء التشغيل والزيادات المؤقتة في لزوجة السوائل الباردة. إذا تجاوز الطلب القوة المغناطيسية، ينزلق الاقتران. هذا الشرط يسمى الانفصال. بمجرد فصله، يدور مغناطيس المحرك الخارجي بسرعة بينما تظل المكره الداخلية ثابتة. يولد هذا الاحتكاك حرارة هائلة ومدمرة على الفور تقريبًا.
تقييم التصميم المحدد للشركة المصنعة لتدوير السوائل الداخلية. يجب أن يتجاوز جزء من سائل العملية المضغوط المكره. يتدفق للخلف فوق الدوار المغناطيسي الداخلي ويمر عبر قنوات المحمل الداخلية. يعمل مسار الدوران هذا على تبديد الحرارة الحتمية الناتجة عن مغناطيس الدوران. كما أنه يوفر طبقة سائلة ثابتة لمحامل SiC. بدون مسار تبريد مصمم جيدًا، يغلي السائل، مما يؤدي إلى فشل سريع في المحمل.
البيئات الصناعية لا تتسامح مع المعدات غير المعتمدة. يجب عليك تحديد متطلباتك التشغيلية وفقًا للمعايير الهندسية العالمية المعترف بها. تضمن الشهادة المناسبة سلامة خط الأساس وقابلية التبادل المادي.
تعتمد الصناعات الثقيلة بشكل كبير على المعايير لضمان الموثوقية. يمثل API 685 المعيار الذهبي لتطبيقات البتروكيماويات والنفط والغاز الثقيلة. يتطلب هذا المعيار أغلفة سميكة بشكل لا يصدق، وعمر تحمل محدد بدقة، وهوامش أمان هيكلية هائلة. إنه يضمن بقاء المعدات تحت الضغط الشديد لخطوط الأنابيب.
وعلى العكس من ذلك، تنطبق معايير ANSI/ASME بشكل مثالي على مرافق المعالجة الكيميائية القياسية. تركز هذه المعايير على قابلية تبادل الأبعاد. يمكنك تبديل وحدة مصنفة وفقًا لمعايير ANSI بأخرى دون تعديل الأنابيب أو وسادات الأساس الموجودة لديك. أنها توفر نهجا مبسطا للغاية للاستخدام الصناعي العام.
يتطلب التعامل مع السوائل القابلة للاشتعال الالتزام الصارم بالسلامة الكهربائية والميكانيكية. إذا كنت تعمل في بيئات خطرة محددة، فتحقق من شهادات ATEX بدقة. يجب أن تفي وحدة المضخة والمحرك المدمجة بالتوجيهات الإقليمية المقاومة للانفجار. تضمن هذه الشهادة أن المعدات لن تولد شرارات طائشة أو حرارة سطحية مفرطة قادرة على إشعال الأبخرة الجوية.
تتطلب خدمات السوائل القاتلة شبكات أمان ثانوية. تقييم مدى توفر آليات الاحتواء الثانوية. تستخدم الوحدات المتقدمة أغلفة احتواء مزدوجة أو سدادات شفة محددة على عمود الإدارة. علاوة على ذلك، يعد دمج أدوات الكشف عن التسرب أمرًا حيويًا. يجب عليك تثبيت أجهزة مراقبة الطاقة النشطة لاكتشاف انخفاض عزم الدوران على الفور. إن إضافة مجسات درجة الحرارة داخل الكفن المغناطيسي يوفر إنذارًا مبكرًا لتراكم الحرارة الداخلية قبل حدوث خرق كارثي.
جودة المعدات لا تعني الكثير بدون دعم هندسي مختص. يضمن اختيار المناسب مورد مضخة الدفع المغناطيسي حصولك على وحدة مصممة بشكل صحيح ومناسبة لواقع العملية الخاصة بك.
يجب على المورد إظهار الخبرة الفنية العميقة. ينبغي عليهم مساعدتك بشكل استباقي في مراجعة جميع المواصفات الضرورية لمضخة الدفع المغناطيسي . اطلب شريكًا يقوم بتحليل الجاذبية النوعية وضغط البخار ومخططات التوافق الكيميائي بدقة. تجنب البائعين الذين يقومون فقط بطرح الوحدات الجاهزة دون التشكيك في معلمات النظام لديك. يعمل الشريك الموثوق به كمستشار، حيث يحدد مخاطر التجويف المحتملة أو الاختناقات الحرارية قبل حدوثها.
لا تقبل أبدًا المعدات الصناعية دون دليل صارم على الأداء. يجب أن تطلب منحنيات أداء معتمدة يتم إنشاؤها مباشرةً من منصات اختبار المصنع. اطلب تقارير اختبار هيدروستاتيكي شاملة لإثبات سلامة الغلاف تحت الضغط. علاوة على ذلك، الإصرار على شهادات تتبع المواد. تتبع معايير الصناعة مثل EN 10204 3.1 الأصول المعدنية الدقيقة للمكونات المبللة. تثبت هذه الوثائق أن السبائك المعدنية تلبي معايير مقاومة التآكل المطلوبة.
تقييم المواءمة التشغيلية للمعدات على المدى الطويل. قم بمراجعة مدى توفر قطع الغيار المهمة، مثل مجموعات الخراطيش البديلة والحلقات الدائرية ومحامل كربيد السيليكون. قم بتقييم قدرات الخدمة المحلية للبائع ومدى الوصول الهندسي الميداني. تعمل شروط الضمان القوية والنشر المحلي السريع على تقليل وقت التوقف غير المخطط له. يضمن البائع الذي يتمتع بمخزون إقليمي قوي أنك لن تنتظر أسابيع حتى يتم الشحن إلى الخارج عندما يؤدي فشل غير متوقع إلى إيقاف خط الإنتاج الخاص بك.
ج: لا يمكن لمضخات الدفع المغناطيسي القياسية أن تجف. يعمل سائل العملية الداخلية بمثابة مادة التشحيم والمبرد الأساسي للمحامل الداخلية. يؤدي التشغيل الجاف إلى ارتفاع درجة الحرارة السريع وفشل المحمل الكارثي. ومع ذلك، يمكن لمواد تحمل محددة مثل جرافيت الكربون المتخصص أن توفر حماية مؤقتة ومحدودة للغاية أثناء التشغيل الجاف أثناء اضطرابات العمليات القصيرة.
ج: يحدث الفصل عندما يتجاوز عزم الدوران المطلوب بواسطة المكره القوة المغناطيسية للاقتران. تؤدي الارتفاعات المفاجئة في ضغط النظام، أو الزيادات غير المحسوبة في الجاذبية النوعية، أو تشويش الحطام للمكره إلى حدوث هذا الفشل. بمجرد فصله، يدور المحرك بحرية، لكن المكره يظل ثابتًا، مما يولد حرارة داخلية هائلة ومدمرة.
ج: بشكل عام، لا. يقوم المصنعون بتصميمها خصيصًا للسوائل النظيفة. تعمل المواد الصلبة الصلبة على إتلاف المحامل الداخلية بسرعة أو سد ممرات التبريد الداخلية الضيقة. في حالة وجود مواد صلبة، يجب عليك تحديد مصافي الشفط المتخصصة أو إجراء تقييم صارم لتصميمات المحامل الصلبة المخصصة لمنع فشل المعدات المبكر.
