يؤدي اختيار معدات الخلط الخاطئة إلى الحصول على دفعات طبقية وإهدار المواد. أنت تخاطر باستهلاك مفرط للطاقة وتواجه عطلًا ميكانيكيًا مبكرًا في المستقبل. لا تزال المخاطر التشغيلية عالية بشكل لا يصدق بالنسبة لعمليات الخلط الصناعية اليوم. يعتبر بمثابة محرض الدخول العلوي معيار صناعي مثبت. إنه يتعامل مع الغالبية العظمى من عمليات المزج المعقدة بين السائل والسائل والصلب والسائل بكفاءة. يعتمد مهندسو المصانع على هذه المعدات للحصول على نتائج متسقة وقابلة للتطوير عبر البيئات الكيميائية شديدة المتطلبات. توفر هذه المقالة إطارًا صارمًا يركز على الهندسة لمشروعك القادم. سوف تتعلم كيفية تقييم ما إذا كان هذا النظام يناسب هندسة الأوعية الخاصة بك تمامًا. سنستكشف أيضًا كيف تملي لزوجة السوائل وأهداف العملية المتميزة اختيارك النهائي للمعدات.
توفر أدوات تقليب الدخول العلوية تنوعًا فائقًا لأنماط التدفق المعقدة ولكنها تتطلب دعمًا هيكليًا للسقف ومساحة كافية للخلوص العلوي.
يعتمد الاختيار بين الدخول العلوي والتركيب البديل بشكل كبير على لزوجة السائل، وحجم الخزان، وخطر انحراف العمود عند السرعات الحرجة.
يتطلب تقييم المحرض المثبت في الأعلى موازنة تصميم المكره وعزم دوران المحرك وتشويش الوعاء لإزالة المناطق الميتة دون المبالغة في هندسة سحب الطاقة.
غالبًا ما تتطلب الخزانات عالية القص أو اللزوجة العالية أو الخزانات العميقة بشكل استثنائي حلولًا بديلة (على سبيل المثال، الإدخال الجانبي أو الإدخال السفلي) بسبب حدود القياس الميكانيكية.
نحن نحدد هذه المعدات ببساطة. وهو يتألف من محرك مركزي أو مركزي ومجموعة علبة التروس. تعمل وحدة القيادة هذه على تشغيل عمود عمودي يمتد إلى الأسفل داخل الخزان. يتم ربط الدفاعات المختلفة بهذا العمود لخلط المحتويات.

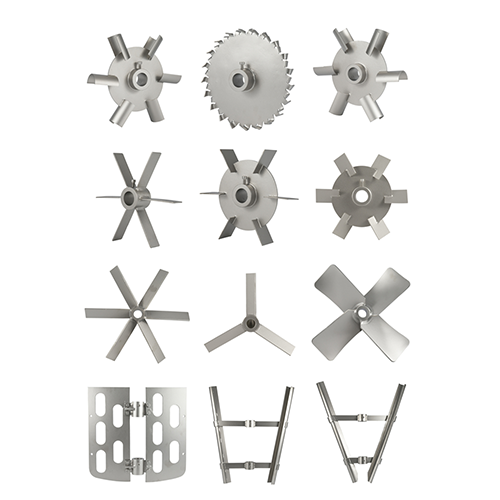

تحدد ديناميكيات التدفق مدى جودة أداء عمليتك. تقوم المعدات بإنشاء أنماط تدفق متميزة بناءً على اختيارك المحدد للمروحة. تدفع دافعات التدفق المحوري السائل إلى أسفل إلى أرضية الخزان. ثم ينتقل السائل إلى أعلى جدران الأوعية الدموية. نحن نستخدم هذا النمط في المقام الأول للتعليق الصلب والمزج السريع. تدفع دافعات التدفق الشعاعي السائل إلى الخارج باتجاه جدران الخزان. إنها تتفوق في تشتيت الغاز وتطبيقات القص المكثفة.
غالبًا ما يحدد المهندسون محرضًا مثبتًا في الأعلى للبيئات المغلقة والمضغوطة. يسمح الاتجاه العمودي ببقاء الأختام في مساحة البخار. يقلل هذا الوضع من الاتصال المباشر بين وجه الختم والمنتج السائل. إنه يقلل من التآكل ويطيل عمر الختم بشكل كبير.
يوفر التثبيت من أعلى إلى أسفل قدرة تكيف لا مثيل لها للعمليات الديناميكية. يمكنك تثبيت طبقات متعددة من المكره على طول عمود رأسي واحد. يعالج هذا التكوين مستويات الدُفعة المتغيرة بشكل لا تشوبه شائبة. أثناء قيامك بخفض حجم الخزان، تستمر الدفاعات السفلية في الخلط دون تهوية المنتج.
كثيرًا ما يناقش المهندسون التوجهات المتصاعدة للتخزين كبير الحجم. أنت بحاجة إلى مقارنة مباشرة وصريحة لاتخاذ القرار الصحيح. يخدم كل تكوين حقائق تشغيلية متميزة للغاية.
يؤثر حجم الخزان وعمقه بشكل كبير على قرارك. تتفوق أنظمة الدخول العليا في الأشكال الهندسية القياسية. إنها تعمل بشكل أفضل في الخزانات التي تتميز بنسبة ارتفاع إلى قطر 1:1 أو 1.5:1. ومع ذلك، يصبح الدخول الجانبي أكثر فعالية من حيث التكلفة في صهاريج التخزين الضحلة الضخمة. غالبًا ما تتطلب مرافق تخزين البترول أو معالجة المياه واسعة النطاق وحدات دخول جانبية. في هذه الخزانات الضخمة، تصبح الأعمدة العمودية الطويلة غير قابلة للحياة ميكانيكيًا. سوف تهتز بشكل مفرط وتنحني في النهاية تحت قوى السوائل.
تفصل حدود اللزوجة أيضًا بين هاتين التقنيتين بشكل حاد. تتعامل أنظمة الدخول العليا مع نطاق واسع من لزوجة السوائل. يمكنهم خلط السوائل المائية بنفس السهولة مثل الملاط السميك. تظل خلاطات الدخول الجانبية مقتصرة بشكل صارم على الخلط منخفض اللزوجة. لن تتدفق السوائل السميكة بشكل كافٍ من الدفع الجانبي.
مخاطر الصيانة والتلوث تفضل التصاميم الرأسية. تحافظ تكوينات الإدخال العلوية على الختم الميكانيكي فوق مستوى السائل. هذا التوجه يقلل بشكل كبير من خطر حدوث تسرب كارثي للخزان. إنه يبسط الصيانة الروتينية مقارنة بأختام الدخول الجانبية. إذا فشل ختم الدخول الجانبي، يجب عليك تصريف الخزان بأكمله لإصلاحه.
الجدول 1: مقارنة محرض الدخول العلوي والجانبي
ميزة | أعلى تكوين الدخول | تكوين الدخول الجانبي |
|---|---|---|
هندسة السفينة المثالية | 1:1 إلى 1.5:1 الارتفاع/القطر | صهاريج تخزين ضخمة وضحلة |
القدرة على اللزوجة | منخفضة إلى مرتفعة إلى حد ما | اللزوجة منخفضة للغاية |
موقع الختم | مساحة البخار (فوق السائل) | مغمورة في المنتج |
تأثير الصيانة | يمكن الوصول إليها دون استنزاف | يتطلب تصريف الخزان بالكامل |
يتطلب تحديد المعدات المناسبة تحليلًا دقيقًا للبيانات. لا يمكنك تخمين المعلمات. نحن نعتمد على ثلاث ركائز التقييم الأساسية.
خصائص السوائل: يجب عليك تقييم الجاذبية النوعية بدقة. قياس تغيرات اللزوجة طوال دورة الدفعة بأكملها. تحديد المتطلبات الصارمة للتعليق الصلب في حالة وجود جزيئات. تتطلب السوائل الأكثر سمكًا عزم دوران أعلى وعلب تروس قوية من الناحية الهيكلية.
هندسة السفينة والحيرة: يعتمد الأداء الأعلى للدخول بشكل صارم على تصميم الخزان. يعمل العنصران كنظام ديناميكي واحد. عادةً ما يتطلب التثبيت المركزي في الخزانات الأسطوانية حواجز جدارية. تمنع الحواجز كتلة السائل بأكملها من الدوران في دوامة. بدون حواجز، تحصل على خلط ضعيف وضغط ميكانيكي عالي. على العكس من ذلك، يمكنك في بعض الأحيان تجنب الحواجز في الخزانات الأصغر حجمًا باستخدام حامل بعيد عن المركز أو بزاوية.
السلامة الميكانيكية: يجب على المهندسين مواجهة حقائق الأعمدة الطويلة والمعلقة. تدفع قوى الموائع بشكل جانبي ضد الدفاعات الدوارة. يجب عليك تحديد حجم العمود لمنع الجريان الزائد. والأهم من ذلك، أن النظام يجب أن يعمل بأمان دون سرعته الحرجة. يؤدي الوصول إلى سرعة حرجة إلى حدوث اهتزازات مدمرة. يمكن لهذه الاهتزازات أن تحطم علب التروس وتثني الأعمدة.
يعد التعامل مع الخاص بك خلاط الوعاء كمكون معزول خطأً شائعًا. يشترك جسم الخزان ونظام التحريض في تآزر حيوي. تحدد الحواجز والأشكال السفلية ومستويات السائل نجاح العملية النهائية.
يتطلب التثبيت السليم تخطيطًا دقيقًا للمنشأة. يركز العديد من المشترين فقط على ديناميكيات السوائل. إنهم يتجاهلون الحقائق المادية لدمج الآلات الثقيلة في المصنع الحالي.
النظر في المتطلبات الهيكلية أولا. يجب أن يدعم سقف الخزان الأحمال الديناميكية الضخمة. لا يتعلق الأمر فقط بالحفاظ على الوزن الثابت للمحرك. يجب أن يقاوم السقف أو الجسر الهيكلي عزم الدوران الديناميكي الناتج أثناء الخلط الثقيل. سوف تنثني الأسطح الضعيفة، مما يتسبب في اختلال العمود وفشل المحمل السريع.
يجب عليك أيضًا التخطيط لقيود الإرتفاع الصارمة. كثيرًا ما نرى خطرًا كبيرًا في بدء التشغيل في المنشآت القديمة. غالبًا ما تفتقر النباتات إلى الخلوص الرأسي اللازم فوق الخزان. أنت بحاجة إلى ارتفاع سقف كافٍ لتركيب العمود وإزالته في المستقبل. إذا لم يكن لديك مساحة للرأس، فقد تحتاج إلى أعمدة مجزأة متصلة بواسطة وصلات صلبة.
تتطلب تقنيات الختم اهتمامًا متساويًا. فيما يلي نظرة سريعة على خياراتك:
أختام الشفاه: فعالة من حيث التكلفة لاحتواء الغبار والبخار البسيط. أنها توفر الحد الأدنى من مقاومة الضغط.
صناديق الحشو: تقليدية ومتينة. إنها تتطلب تعديلًا منتظمًا وتسمح بتسرب طفيف للبخار حسب التصميم.
الأختام الميكانيكية: ضرورية للبيئات الخطرة أو المضغوطة. أنها توفر أداء عدم التسرب.
نظرًا لأن الأنظمة الرأسية يتم تركيبها فوق السائل، فإنها توفر ميزة فريدة. يمكنك استخدام الأختام المشحمة بالغاز أو الجافة. وتوضع هذه الأختام بأمان في مساحة البخار الخاصة بمحرض المفاعل . إنهم لا يلمسون المنتج السائل أبدًا، مما يزيل التلوث الميكانيكي تمامًا.
يجب علينا أن نعترف بالقيود الميكانيكية صراحة. لا توجد تقنية خلط واحدة تحل كل المشاكل الصناعية. معرفة متى يجب تجنب النظام المثبت على القمة يمنع فشل العمليات المكلفة.
تجنبها في التطبيقات ذات اللزوجة العالية جدًا. تظهر المعاجين والعجائن الثقيلة والمواد اللاصقة السميكة تدفقًا رقائقيًا. تظل حركة السوائل موضعية للغاية بالقرب من شفرة المكره. سوف تقوم المكره المركزية القياسية بحفر ثقب في المنتج. بالنسبة لهذه المواد الصعبة، تحتاج إلى خلاطات كوكبية مزدوجة. وبدلاً من ذلك، فإن أدوات التقليب المرساة أو الشريطية التي تكشط جدران الوعاء تؤدي أداءً أفضل بكثير.
تمثل الخزانات العميقة بشكل استثنائي حدًا صعبًا آخر. عندما يكون الخزان طويلًا بشكل غير عادي، يصبح طول العمود المطلوب مشكلة. يجب أن يكون العمود سميكًا بشكل غير عملي لمنع الانحناء تحت أحمال السوائل. يؤدي هذا السُمك إلى رفع تكاليف المواد بشكل فلكي. في هذه الأشكال الهندسية المتطرفة، تكون نماذج الدخول السفلي أو الدخول الجانبي أكثر أمانًا ميكانيكيًا وأرخص بكثير.
تملي بيئات المسح الصحي أحيانًا تصميمات بديلة. توجد بالتأكيد نماذج ممتازة للتنظيف في المكان (CIP). ومع ذلك، فإن تطبيقات الأدوية الحيوية الصارمة للغاية لا تتطلب أي مخاطر. يحمل أي نظام ميكانيكي علوي خطرًا طفيفًا لتساقط مواد التشحيم في الدفعة. تفضل بعض المرافق الخلاطات المغناطيسية المثبتة في الأسفل للتخلص تمامًا من تهديدات التلوث من أعلى إلى أسفل.
يتطلب الانتقال من النظرية إلى الشراء بيانات منظمة. يجب عليك تزويد البائعين بالمعلمات الدقيقة. المواصفات الغامضة تؤدي إلى معدات كبيرة الحجم وباهظة الثمن.
ابدأ بتنفيذ عملية صارمة لجمع البيانات. اجمع الحد الأدنى من المتغيرات التي يجب على أي مشتري حسن السمعة تقديمها. أنت بحاجة إلى أبعاد دقيقة للخزان، بما في ذلك شكل الطبق السفلي. سجل لزوجة السوائل وكثافتها عند درجات حرارة مختلفة. لاحظ الحد الأقصى لدرجة حرارة التشغيل وضغط الوعاء الداخلي. وأخيرًا، حدد معدل الدوران المطلوب أو وقت المزج.
نوصي بشدة بطلب نمذجة ديناميكيات الموائع الحسابية (CFD). يقدم البائعون ذوو السمعة الطيبة هذا للمخاطر العالية أو العمليات المخصصة. يحاكي عقد الفروقات كيفية تحرك السائل داخل الخزان الخاص بك. فهو يساعد على التحقق من صحة أنماط التدفق قبل التوقيع على أمر الشراء. إنه يثبت بصريًا أن الحواجز والمسافات بين المكره ستقضي بالفعل على المناطق الميتة.
العمل بشكل وثيق مع مهندسي التطبيقات خلال هذه المرحلة. تحديهم لشرح اختياراتهم المكره. اسأل كيف حسبوا السرعة الحرجة للعمود. سيوفر البائع الجدير بالثقة حسابات هندسية شفافة لدعم أسعاره.
يظل المحرض ذو المدخل العلوي هو الحل الأكثر تنوعًا للخلط الصناعي العام. إنه يتعامل مع مجموعة واسعة من لزوجة السوائل وأنماط التدفق المعقدة. ومع ذلك، يجب عليك التأكد من أن التصميم الميكانيكي يحترم القيود الصارمة لطول العمود. يجب أن تدعم هندسة الوعاء والحواجز الداخلية ديناميكيات الموائع المقصودة بشكل مثالي.
اتخذ إجراءً اليوم للانتقال من التقييم إلى المواصفات الصارمة. قم بتنزيل استبيان التحجيم الشامل من شركة مصنعة موثوقة. اتصل بمهندس التطبيقات لمناقشة انسيابية السوائل لديك. قم بمراجعة أوراق المواصفات الفنية عن كثب للتأكد من أن المعدات تتوافق مع أهداف العملية المحددة الخاصة بك.
ج: النطاق الواقعي والمحافظ يصل إلى 50.000 إلى 100.000 cps. يعتمد هذا الحد بشكل كبير على نوع المكره الذي اخترته وعزم دوران المحرك المتوفر. بعد هذه العتبة، تحتاج عمومًا إلى كشط متخصص، أو تصميمات مرساة، أو خلاطات كوكبية مزدوجة للتعامل مع التدفق الصفحي الموضعي.
ج: يتطلب التثبيت المركزي في الخزانات الأسطوانية وجود حواجز. إنها تمنع كتلة السائل بأكملها من الدوران كجسم صلب، مما يسبب الدوامة. ومع ذلك، إذا كنت تستخدم موضع تركيب إزاحة أو زاوية بأحجام أصغر، فيمكنك في كثير من الأحيان التخلص من الحاجة إلى حواجز الحائط تمامًا.
ج: يمنع المهندسون التذبذب عن طريق زيادة قطر العمود. غالبًا ما نستخدم أعمدة الأنابيب المجوفة لزيادة نسبة الصلابة إلى الوزن. هناك خيار آخر يتضمن استخدام محامل ثابتة (محامل سفلية) مثبتة على أرضية الخزان. ومع ذلك، فإن المحامل المغمورة تمثل عيوبًا ملحوظة في الصيانة والتنظيف.
ج: نعم، إنها مناسبة جدًا لهذه البيئات. يقوم المصنعون بدمجها مع موانع تسرب ميكانيكية متخصصة، مثل موانع التسرب المزدوجة الجافة أو المزلقة بالغاز. تحافظ أنظمة الختم هذه بأمان على الفراغات العميقة أو تتعامل مع الضغوط الداخلية العالية داخل المفاعل الكيميائي.
