يتطلب التعامل مع السوائل السامة والقابلة للاشتعال والتآكل الشديد اتباع نهج عدم التسامح مطلقًا مع التسريبات. لا يمكنك التنازل عن السلامة عند نقل المواد الكيميائية الخطرة عبر منشأتك. يمكن لفشل واحد في الاحتواء أن يهدد سلامة العمال ويؤدي إلى عقوبات تنظيمية ضخمة. الأختام الميكانيكية التقليدية تتحلل حتما بسبب الاحتكاك مع مرور الوقت. إنها تخلق مسارات مباشرة للانبعاثات الخطرة وتتسبب في توقف الإنتاج باهظ الثمن. غالبًا ما تقبل المنشآت هذه التسريبات المستمرة باعتبارها تآكلًا عاديًا. ومع ذلك، فإن المعايير البيئية الحديثة تتطلب أفضل بكثير. أنت بحاجة إلى حل هيكلي موثوق لهذه المشكلة المنتشرة. أدخل مضخة الدفع المغناطيسي . تقوم هذه المعدات بإزالة الختم الميكانيكي بالكامل من التصميم. إنه يحول تركيزك التشغيلي من مجرد إدارة التسريبات إلى القضاء على نقاط التسرب تمامًا. في هذه المقالة، سوف تتعلم كيف تعمل الهندسة المعمارية بدون ختم فعليًا. سوف نستكشف الحقائق التشغيلية والمعايير الهندسية ولماذا تهيمن هذه المضخات على التطبيقات الخطرة. سوف تكتشف أيضًا نصائح عملية لمنع التجويف وزيادة عمر المعدات.
الاحتواء المطلق: يوفر الاقتران المغناطيسي غير المحكم حاجزًا ماديًا بين السائل والغلاف الجوي، وهو أمر بالغ الأهمية للتعامل مع المركبات العضوية المتطايرة والمواد الكيميائية السامة.
تكلفة أولية أعلى، تكلفة ملكية إجمالية أقل: على الرغم من أن تكاليف الشراء الأولية أعلى، فإن إلغاء صيانة الختم والغرامات البيئية يؤدي إلى تكلفة إجمالية أعلى للملكية (TCO).
حدود تشغيلية صارمة: فهي تتطلب سوائل نظيفة؛ يمكن أن تتسبب المواد الصلبة العالقة ودرجات الحرارة القصوى والتشغيل الجاف في حدوث فصل كارثي أو إزالة المغناطيسية.
أهمية NPSHR: يعد التصميم المناسب للنظام وفهم منحنيات أداء المضخة (خاصة صافي رأس الشفط الإيجابي المطلوب) أمرًا إلزاميًا لمنع التجويف.
تعتمد تصميمات المضخات التقليدية على موانع التسرب الميكانيكية للحفاظ على السوائل داخل الغلاف. تتطلب هذه الأختام طبقة مجهرية من السائل بين وجوهها للتشحيم. وبسبب هذا التصميم، يجب أن تتسرب الأختام الميكانيكية قليلاً لتعمل بشكل صحيح. غالبًا ما تصف إرشادات الصناعة هذا التسرب الجزئي بأنه 'معدل تسرب مقبول'. ومع ذلك، فإن التعامل مع السوائل الخطرة يغير المعادلة تمامًا. معدلات التسرب المقبولة تفشل بشكل كبير في ظل الأطر البيئية الحديثة.
تقوم الهيئات التنظيمية بمراقبة المركبات العضوية المتطايرة (VOCs) وملوثات الهواء الخطرة المتطايرة (VHAPs) بشكل مكثف. حتى الانبعاثات الصغيرة المتسربة من ختم المضخة المتدهور يمكن أن تؤدي إلى انتهاكات خطيرة للامتثال. يواجه مديرو المرافق ضغوطًا متزايدة للقضاء على الانبعاثات غير المنظمة تمامًا. لا يمكنك تحمل تكلفة تنفيس الأبخرة السامة في مساحة العمل. تفرض لوائح سلامة الموظفين بروتوكولات احتواء صارمة. إن تجاهل هذه المعايير يعرض عملك لحوادث سلامة كارثية وغرامات قانونية باهظة.
وبعيدًا عن المخاطر التنظيمية، يؤدي تدهور الختم الميكانيكي إلى استنزاف هائل للإنتاجية. تتضاعف التكاليف المخفية بسرعة خلال سنة الإنتاج القياسية. يجب عليك حساب العديد من النفقات غير المباشرة:
الصيانة المتكررة: يجب على الفنيين فحص الأختام الميكانيكية البالية وضبطها واستبدالها بانتظام.
التنظيف الخطر: تتطلب المواد الكيميائية المتسربة أطقم تنظيف متخصصة وإجراءات للتخلص من النفايات الخطرة.
وقت التوقف غير المخطط له: يؤدي فشل الختم المفاجئ إلى إيقاف العمليات فورًا، مما يؤدي إلى إيقاف توليد الإيرادات.
فقدان السوائل: تتساقط المنتجات الكيميائية عالية القيمة حرفيًا، مما يقلل من إجمالي إنتاجك.
تستنزف هذه الانقطاعات المستمرة ميزانيات الصيانة. إنهم يجبرون فرق الصيانة على إجراء دورات إصلاح تفاعلية بدلاً من التحسين الاستباقي.

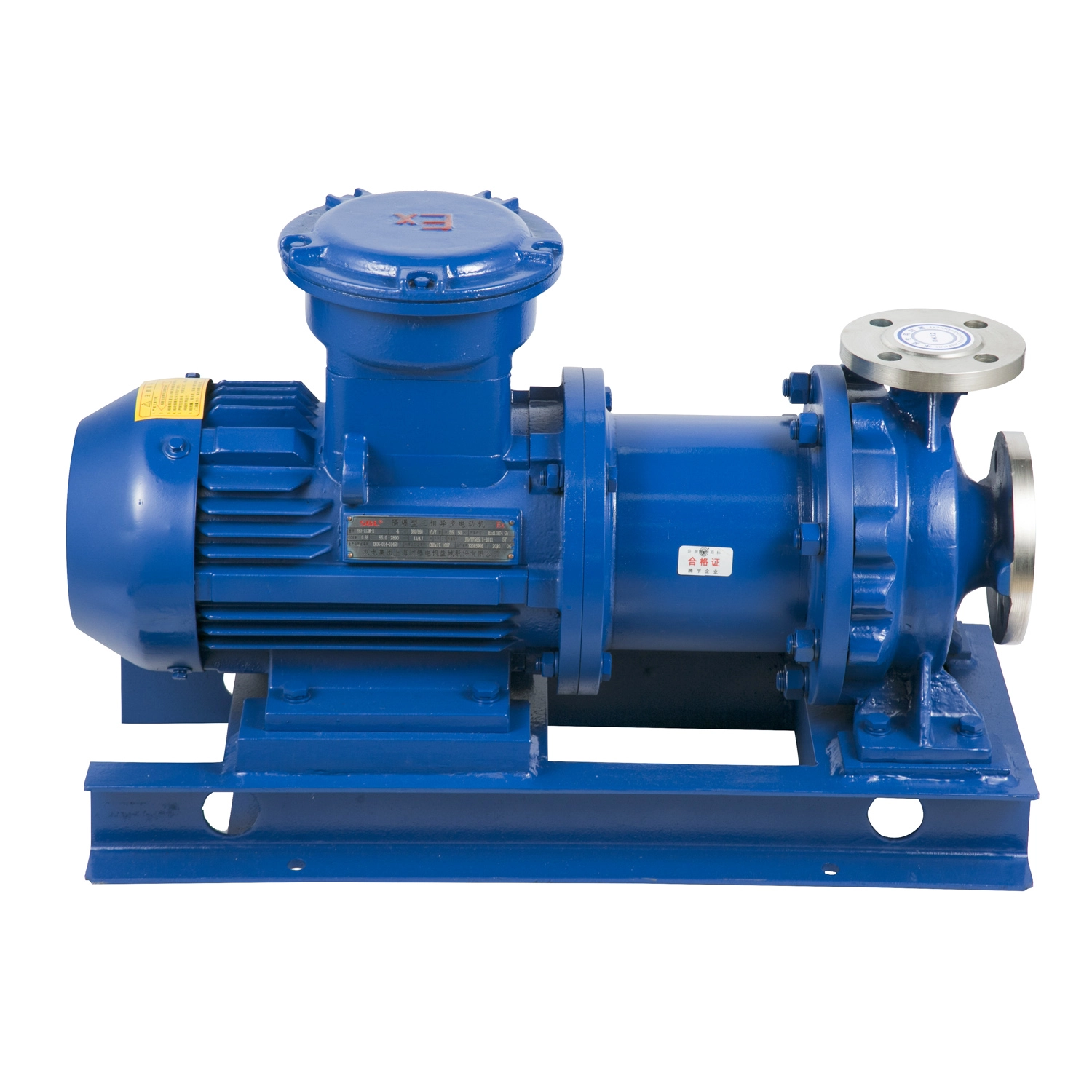

وللتخلص من الانبعاثات الهاربة، كان على المهندسين إعادة التفكير في احتواء السوائل بشكل كامل. تحقق مضخة التسرب الصفرية ذلك عن طريق إزالة ختم العمود الديناميكي. تتميز المضخات القياسية بعمود محرك يخترق غلاف المضخة. تظل نقطة الاختراق هذه عرضة للخطر دائمًا. تحل تقنية المحرك المغناطيسي محل نقطة الختم الديناميكية هذه باستخدام غلاف احتواء ثابت.
تعتمد البنية على القوة المغناطيسية لنقل عزم الدوران. دعونا نحلل المكونات الأساسية التي تحرك هذه الآلية:
مغناطيس المحرك: يتم توصيل مجموعة المغناطيس الخارجية مباشرة بعمود المحرك الكهربائي. يدور خارج منطقة احتواء السائل.
المغناطيس الموجه: يتم تثبيت مجموعة المغناطيس الداخلية هذه بشكل آمن على دافعة المضخة. إنه مغمور بالكامل في السائل الذي يتم ضخه.
كفن العزل: المعروف أيضًا باسم غلاف الاحتواء، يفصل هذا الحاجز الثابت بين مجموعتي المغناطيس. إنه يخلق حدود سائلة محكمة الغلق.
عندما تقوم بتشغيل المحرك، يدور مغناطيس المحرك الخارجي. يمر مجالها المغناطيسي بسهولة عبر كفن العزل غير المغناطيسي. يتم قفل هذا المجال المغناطيسي الدوار على المغناطيس الداخلي. ونتيجة لذلك، يقوم المغناطيس الداخلي بتدوير المكره بسرعات مماثلة. يظل السائل مغلقًا تمامًا داخل الغلاف. لا تواجه أي احتكاك ميكانيكي بين عمود المحرك وحاجز السائل.
يلعب علم المواد دورًا حاسمًا هنا. يتطلب بناء مضخة كيميائية خطرة قوية مقاومة كيميائية استثنائية. يقوم المصنعون ببناء قذائف الاحتواء والأجزاء المبللة باستخدام البوليمرات الفلورية المتقدمة مثل PTFE وPFA. بالنسبة لتطبيقات الضغط العالي، يستخدم المهندسون السيراميك الصناعي والهاستيلوي والتيتانيوم. تقاوم هذه المواد الأحماض العدوانية والمواد الكاوية القاسية والمذيبات شديدة التفاعل بسلاسة.
توفر هذه الأنظمة الخالية من الختم سلامة لا هوادة فيها للعمال. ومن خلال إنشاء حاجز مادي مطلق، فإنها تحمي المشغلين من التعرض للمواد السامة. تتحسن حماية البيئة فور التثبيت. أنت تقضي تمامًا على المسار الأساسي للانسكابات الكيميائية وتنفيس الغازات السامة.
أصبحت جداول الصيانة قابلة للتنبؤ بها إلى حد كبير. تعاني المضخات التقليدية من تآكل الاحتكاك المستمر على وجوه الختم. لا تواجه وحدات المحرك المغناطيسي أي تآكل احتكاكي بين المكونات المغناطيسية. سيقضي الفنيون لديك وقتًا أقل بكثير في استبدال الأجزاء الديناميكية البالية. يمكنك ببساطة مراقبة ظروف التحمل والصحة الحركية.
إنها توفر قدرات معالجة فائقة للسوائل شديدة التآكل. تعمل السوائل مثل حمض الكبريتيك المركز وهيبوكلوريت الصوديوم وحمض النيتريك على تدمير الأختام الميكانيكية بسرعة. تسمح بطانات الفلوروبوليمر المتقدمة للمضخات غير المحكمه بنقل هذه المواد الكيميائية العدوانية دون أن تتحلل. يظل سائلك نقيًا، وتبقى معداتك سليمة.
على الرغم من أنها فعالة للغاية، إلا أن التكنولوجيا الخالية من الختم تتطلب ظروف تشغيل محددة. يجب أن تفهم حدودها لمنع الفشل الكارثي.
عدم تحمل المواد الصلبة: تم تصميم هذه الأنظمة بشكل صارم للسوائل النظيفة. إن الخلوصات الداخلية بين المغناطيس الداخلي وغطاء الاحتواء ضيقة بشكل لا يصدق. يمكن للجزيئات الكاشطة أو المواد الصلبة العالقة أن تحبس بسهولة داخل هذه الفجوة الضيقة. سوف تنظف المواد الصلبة المحاصرة غلاف الاحتواء، مما يؤدي في النهاية إلى حدوث خرق.
مخاطر التشغيل الجاف: يجب ألا تقوم مطلقًا بتشغيل هذه الوحدات جافة. يخدم السائل الذي يتم ضخه وظيفة ثانوية مهمة. إنه بمثابة مادة التشحيم والمبرد الداخلي لمحامل الأكمام الداخلية. يؤدي تشغيل الجهاز جافًا إلى التخلص من تأثير التبريد هذا على الفور. الاحتكاك يولد حرارة شديدة في غضون ثوان. سيؤدي تراكم الحرارة السريع هذا إلى إذابة المكونات البلاستيكية أو تحطيم محامل السيراميك بالكامل.
عتبات الفصل: للاقتران المغناطيسي حدود مطلقة لعزم الدوران. إذا ارتفعت مقاومة النظام بشكل مفاجئ، يمكن أن تنكسر الرابطة المغناطيسية. نحن نسمي هذا الانفصال. ستتسبب لزوجة السائل المفرطة أو المكره المحشور في انزلاق المغناطيس الخارجي عبر المغناطيس الداخلي. يستمر المحرك في الدوران، لكن المضخة تتوقف عن تحريك السائل. سيؤدي الفصل المتكرر إلى إضعاف التجميعات المغناطيسية بشكل دائم.
غالبًا ما تواجه فرق المشتريات صدمة عند تقييم التكنولوجيا الخالية من الختم. يجب أن تعترف بشكل موضوعي بالسعر الأولي المتميز. يؤدي تصنيع المغناطيسات الأرضية النادرة، والسيراميك الدقيق، وقذائف الاحتواء المتخصصة إلى رفع تكاليف الإنتاج بشكل كبير. دائمًا ما تكون تكلفة الوحدة الخالية من الختم أعلى من تكلفة مضخة الطرد المركزي القياسية.
ومع ذلك، يجب عليك مقارنة هذه القسط الأولي مع متطلبات صيانة دورة الحياة. تتطلب مضخات الختم الميكانيكية اهتمامًا مستمرًا. يجب عليك تثبيت ومراقبة وصيانة أنظمة تدفق الختم المعقدة. سوف تقوم بشراء أختام بديلة بانتظام. يجب أن تأخذ في الاعتبار ساعات العمل المكثفة اللازمة لهدم وإعادة بناء المضخات الميكانيكية.
توفر المعدات الخالية من الختم تجربة تشغيلية منخفضة اللمس للغاية. يمكنك التخلص من ميزانيات استبدال الختم تمامًا. يمكنك تجاوز الحاجة إلى أنابيب المياه الخارجية. تنخفض تكاليف الامتثال البيئي بشكل كبير لأنك تقضي على الانبعاثات الهاربة.
تحدث نقطة التعادل عادةً خلال السنوات القليلة الأولى من التشغيل. إن الوفورات الهائلة الناتجة عن تجنب فترات التوقف عن العمل عوضت بسرعة القسط الأولي. غالبًا ما يؤدي منع تسرب كيميائي كبير واحد فقط أو تجنب غرامة وكالة حماية البيئة (EPA) إلى دفع تكاليف ترقية المعدات على الفور. يمكنك استرداد استثمارك من خلال وقت تشغيل تشغيلي لا هوادة فيه وعدم فقدان أي منتج.
المقياس التشغيلي | مضخة الختم الميكانيكية | مضخة محرك مغناطيسي |
|---|---|---|
احتواء السوائل | يعتمد على فيلم سائل ديناميكي؛ من المتوقع حدوث تسربات صغيرة. | ختم محكم ثابت. تصميم بدون تسرب. |
تردد الصيانة | عالي. استبدال الختم بشكل متكرر ومراقبة التدفق. | قليل. فحوصات دورية للمحامل فقط. |
التسامح في التشغيل الجاف | معتدل. تنجو بعض تصميمات الختم من فترات الجفاف القصيرة. | صفر. فشل ذريع فوري بدون شاشات. |
التعامل مع المواد الصلبة | قادر. يمكن التعامل مع الملاط باستخدام أختام محددة. | فقير. يتطلب سوائل نظيفة أو ترشيح المنبع. |
الامتثال للانبعاثات | صعب. عرضة لتنفيس المركبات العضوية المتطايرة مع مرور الوقت. | ممتاز. يزيل مسارات الانبعاثات الهاربة. |
الهندسة السليمة تملي نجاح المضخة الكيميائية الصناعية . لا يمكنك ببساطة إسقاط وحدة خالية من الختم في نظام الأنابيب الحالي دون تقييم الظروف الهيدروليكية.
NPSH ومنع التجويف: التجويف يدمر المكونات الداخلية بسرعة. يجب عليك التأكيد على تصميم النظام فيما يتعلق برأس الشفط الإيجابي الصافي (NPSH). تأكد من أن صافي رأس الشفط الإيجابي (NPSHA) المتوفر لديك يتجاوز بشكل كبير صافي رأس الشفط الإيجابي المطلوب (NPSHR) لمنحنى المضخة. يسخن السائل قليلاً أثناء مروره عبر غلاف الاحتواء المغناطيسي. إذا انخفض ضغط الشفط إلى مستوى منخفض جدًا، فسوف يتبخر السائل داخل غلاف العزل. يمنع هذا البخار تدفق التبريد، مما يؤدي إلى فشل المحمل الفوري.
حدود درجة الحرارة واللزوجة: حدد دائمًا حدودك التشغيلية بوضوح. تشكل درجات الحرارة المرتفعة مخاطر كبيرة على القوة المغناطيسية. سيؤدي تجاوز حدود درجة الحرارة المحددة إلى إزالة مغنطة المكونات الأرضية النادرة بشكل دائم. وبالمثل، تتطلب السوائل عالية اللزوجة معدلات عزم دوران أعلى. قد يتطلب ضخ شراب سميك أو راتنجات باردة وصلات مغناطيسية كبيرة الحجم لمنع الانفصال.
الوظائف الإضافية لتخفيف المخاطر: يجب عليك تحديد أنظمة المراقبة الذكية بشكل استباقي. نوصي بشدة بتركيب أجهزة مراقبة الطاقة الرقمية وأجهزة استشعار الحماية من الجفاف. تكتشف شاشات الطاقة التغيرات الدقيقة في حمل المحرك. إذا جفت المضخة أو انفصلت، تقوم الشاشة بقطع الطاقة على الفور. تمنع هذه الإضافة البسيطة حالات الفشل الكارثية العرضية.
أفضل ممارسات التثبيت: اتبع الحقائق الهندسية الصارمة أثناء التثبيت. حافظ على سرعة أنبوب الشفط أقل من 2 متر في الثانية. قلل من استخدام الأكواع والصمامات والمخفضات بالقرب من مدخل الشفط. تأكد من تشغيل أنبوب مستقيم بقطر لا يقل عن خمسة إلى عشرة أنابيب قبل شفة المضخة. وهذا يضمن تدفقًا سلسًا ومستقرًا للسائل إلى عين المكره.
المعلمة | هدف التشغيل القياسي | منطقة الخطر الحرجة |
|---|---|---|
سرعة الشفط | أقل من 2.0 م/ث | أعلى من 3.0 م/ث (خطر التجويف) |
هامش NPSH | NPSHA > NPSHR + 1 متر | NPSHA = NPSHR (خطر التبخر) |
نظافة السوائل | سائل نظيف ومفلتر | وجود مواد صلبة كاشطة معلقة |
درجة حرارة التشغيل | أقل من عتبة المغناطيس (على سبيل المثال، <150 درجة مئوية) | تجاوز حدود درجة حرارة كوري |
يظل التخلص من الختم الميكانيكي هو الطريق الأكثر موثوقية للسلامة والامتثال. عند التعامل مع السوائل الخطرة والمسببة للتآكل، فإن استراتيجيات إدارة التسرب التقليدية تفشل حتما. يؤدي الانتقال إلى بنية الاحتواء الثابتة إلى حماية القوى العاملة لديك، وحماية البيئة، وتحسين وقت تشغيل العملية بشكل جذري.
يجب على فرق المشتريات والهندسة مراجعة أنظمة معالجة السوائل الحالية بشكل فعال. حدد معدلات فشل الختم الميكانيكي الحالية لديك. لاحظ مقدار وقت الإنتاج الذي تخسره لاستبدال الختم. تحقق من مستويات نظافة السوائل لديك. إذا قمت بنقل مواد كيميائية نظيفة وخطيرة وعانيت من فشل متكرر في السدادات، فإن الترقية بدون سدادات تكون منطقية من الناحية التشغيلية تمامًا.
اتخذ خطوات استباقية اليوم. شجع فرق الصيانة لديك على التشاور مع مهندس مضخة متخصص. قم بتقييم توافق السوائل المحددة لديك، وتحقق من معلمات اللزوجة، وقم بتحليل متطلبات منحنى النظام الخاص بك عن كثب. تضمن الهندسة المسبقة المناسبة عقودًا من التشغيل الآمن والخالي من التسرب.
ج: لا، إن التفاوتات الداخلية الصارمة واستخدام السائل كمواد تشحيم تحمل يعني أن المواد الصلبة ستسبب أضرارًا جسيمة. الترشيح مطلوب المنبع. تعمل الجزيئات الكاشطة على تدمير المحامل الداخلية العادية بسرعة وتخرق غلاف الاحتواء.
ج: بدون وجود سائل لتبريد وتشحيم المحامل الداخلية، يولد الاحتكاك حرارة شديدة. تعمل هذه الحرارة على إذابة المكونات البلاستيكية بسرعة أو تحطيم محامل السيراميك في غضون ثوانٍ. يوصى بشدة بمراقبة التشغيل الجاف لمنع هذا الفشل الدقيق.
ج: إن استخدام المغناطيسات الأرضية النادرة مثل النيوديميوم أو كوبالت السماريوم يؤدي إلى ارتفاع تكاليف التصنيع. علاوة على ذلك، تتطلب أغلفة الاحتواء غير المغناطيسية المتخصصة والبطانات المتقدمة المضادة للتآكل مثل PTFE أو PFA عمليات إنتاج باهظة الثمن.
ج: نعم، في ظل ظروف التشغيل العادية. نظرًا لعدم وجود عمود ديناميكي يخترق غلاف المضخة، يتم التخلص فعليًا من مسار التسرب الأساسي إلى الغلاف الجوي. تخلق غلاف الاحتواء الثابت ختمًا محكمًا تمامًا.
