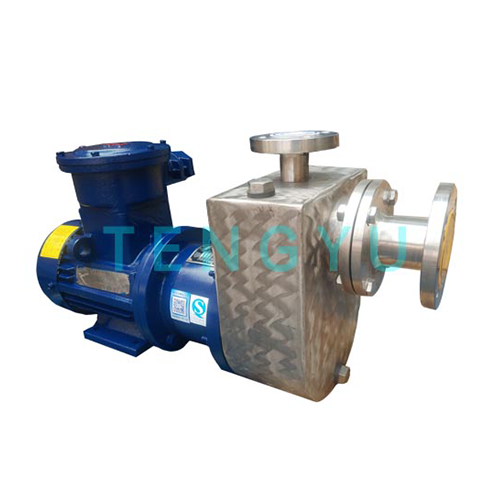

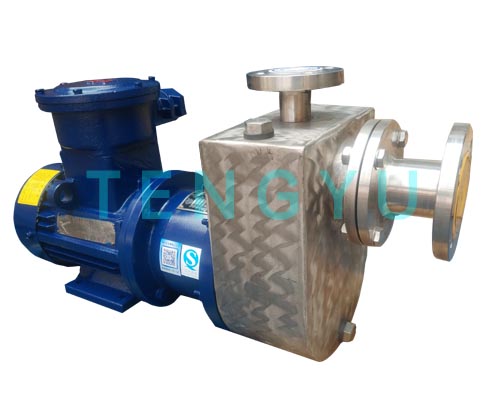

القيمة الأساسية لمضخة التحضير الذاتي ذات المحرك المغناطيسي هي معالجة السوائل بدون تسرب. فهو يجمع بين ميزة الأمان الحيوية هذه وإمكانيات رفع الشفط من أعلى إلى أسفل. ومع ذلك، فإن اختيار المواد المبللة أو الهيكلية الخاطئة يضر بكلتا المزايا تمامًا. تؤدي الاختيارات المادية السيئة إلى فشل غلاف الاحتواء. أنها تسبب خسارة غير متوقعة للتسربات الكيميائية الأولية أو الكارثية. تتعامل المضخات ذاتية التحضير بطبيعتها مع مخاليط الهواء والسوائل أثناء مرحلة التحضير. ونتيجة لذلك، تواجه المكونات الداخلية إجهادًا حراريًا غير متساوٍ باستمرار. كما أنها تتحمل فقدانًا مؤقتًا ولكن خطيرًا للغاية للتزييت. إن اختيار المواد يتجاوز التوافق الكيميائي الأساسي. إنه يملي بشكل مباشر التبديد الحراري والتسامح مع الجفاف. إنه يؤثر على أداء دورة الحياة بشكل كبير. يشرح هذا الدليل كيفية تأثير فئات المواد المختلفة على النجاح التشغيلي. نقوم بتقييم اللدائن الحرارية الهندسية إلى جانب السبائك المعدنية عالية الجودة. سوف تفهم كيف تغير هذه المواد مقاييس الأداء. نحن نهدف إلى مساعدتك على التنقل بثقة في مواصفات الشراء في أسفل المسار. سوف تتعلم كيفية تخفيف المخاطر بشكل فعال.
يجب أن ننظر إلى اختيار المواد باعتباره قرارًا تجاريًا حاسمًا. إنها ليست مجرد خانة اختيار فنية. يعتمد مديرو المصانع على هذه المضخات لنقل السوائل بشكل آمن. يؤدي الاختيار الخاطئ للمواد إلى توقف خطوط الإنتاج بسرعة. فهو يقدم مخاطر شديدة على سلامة موظفي المصنع.
كثافة المواد مهمة بشكل كبير في ديناميكا الموائع. تؤثر الصلابة الهيكلية على الخلوصات الداخلية بشكل كبير. يتطلب التحضير الذاتي سحب فراغ في خط الشفط. لتحقيق هذا الفراغ، تحتاج المضخة إلى تفاوتات داخلية صارمة. تحافظ السبائك المعدنية الكثيفة على هذه الخلوصات الدقيقة تحت ضغط عالٍ. إنها تقاوم الانحراف الهيكلي بشكل جيد للغاية. تقدم اللدائن الحرارية فوائد مختلفة ولكنها مرنة أكثر تحت الضغط. إذا تشوه الغلاف البلاستيكي، تتسع الفجوات الداخلية بشكل كبير. يؤدي هذا الاتساع إلى انخفاض قدرة رفع الشفط على الفور. تكافح المضخة لإخلاء الهواء بكفاءة. يستغرق إعداد النظام وقتًا أطول بكثير.
يؤدي عدم تطابق المواد إلى مخاطر تشغيلية شديدة. تخيل ضخ حمض الكبريتيك ذو درجة الحرارة العالية بشكل مستمر. إذا قمت باختيار غلاف قياسي من مادة البولي بروبيلين، فإن الكارثة تلوح في الأفق. يتشوه البلاستيك تحت درجات حرارة عالية مستمرة. ويؤدي التشوه مباشرة إلى تمزق قذيفة الاحتواء. تطلق القذيفة الممزقة انبعاثات سامة هاربة في المصنع. وعلى العكس من ذلك، فإن استخدام السبائك المعدنية الخاطئة يسبب التآكل السريع. تعمل السوائل المسببة للتآكل على تآكل الفولاذ المقاوم للصدأ بسرعة. يضعف المعدن ويفشل في النهاية بشكل كارثي. الغرامات البيئية ومخاطر السلامة الشديدة تتبع على الفور. يجب عليك تجنب هذه السيناريوهات من خلال التقييم الدقيق للمواد.
تحتاج فرق المشتريات إلى خط أساس صارم للتقييم. يجب عليك تحقيق التوازن بين العديد من العوامل التشغيلية الحاسمة في وقت واحد. نوصي بتقييم هذه المعلمات الأساسية الأربعة:
خطأ شائع: يقوم العديد من المهندسين بتحديد حجم المضخة بناءً على درجة حرارة السائل المحيط فقط. ينسون أن يأخذوا في الاعتبار الحرارة الداخلية المتولدة أثناء دورة التحضير الطويلة. قم دائمًا بتقييم الحد الأقصى لدرجة الحرارة المحتملة داخل الغلاف.
يختار المهندسون عمومًا بين عائلتين من المواد الأساسية. يختارون إما اللدائن الحرارية الهندسية أو السبائك المعدنية. تقدم كل فئة مزايا مميزة وقيودًا صارمة. يجب عليك تعيين هذه السمات لتطبيقك المحدد بعناية.
المعالجات الكيميائية تحب البلاستيك الهندسي. تشمل الخيارات الشائعة مادة البولي بروبيلين (PP) وفلوريد البولي فينيلدين (PVDF). يحظى الإيثيلين رباعي فلورو إيثيلين (ETFE) أيضًا بشعبية كبيرة في التطبيقات العدوانية. توفر هذه المواد البلاستيكية مقاومة استثنائية للأحماض شديدة التآكل. يتعاملون مع أحماض الهيدروكلوريك والكبريتيك دون عناء. توفر اللدائن الحرارية ميزة تشغيلية هائلة أخرى. أنها تولد تيارات دوامة مغناطيسية صفر على الاطلاق. غلاف الاحتواء غير موصل تمامًا. تمر المجالات المغناطيسية عبره دون خلق مقاومة كهربائية. وهذا يعني عدم انتقال الحرارة الطفيلية إلى سائل العملية.
ومع ذلك، فإن المواد البلاستيكية لديها قيود تشغيلية صارمة. إنهم ملتزمون بشكل صارم بحدود درجات الحرارة المنخفضة. تفشل معظم اللدائن الحرارية الصلبة من الناحية الهيكلية عند درجة حرارة أعلى من 200 درجة فهرنهايت (90 درجة مئوية). لديهم أيضًا قيود ضغط أقل بكثير من المعادن. علاوة على ذلك، فإن المواد البلاستيكية معرضة بشدة للصدمات الهيدروليكية. يمكن أن يؤدي إغلاق الصمام المفاجئ إلى كسر الغلاف البلاستيكي بسهولة. يجب أن يأخذ تصميم النظام في الاعتبار نقاط الضعف الميكانيكية هذه.
الصناعات الثقيلة تتطلب بناء معدني قوي. تهيمن مواد مثل الفولاذ المقاوم للصدأ 316 وHastelloy على هذه المساحة. تتعامل السبائك 20 مع تطبيقات حمضية ساخنة معينة بشكل جيد للغاية. هذه المعادن مطلوبة لدرجات الحرارة القصوى. أنها تتحمل ضغوط النظام العالية بسهولة. تقوم منشآت البتروكيماويات بتفويضها لأسباب تتعلق بالسلامة الصارمة. تتعامل الأغلفة المعدنية مع إجهاد الأنابيب الخارجية بشكل أفضل بكثير من البلاستيك.
على الرغم من قوتها، فإن المعادن تفرض قيودًا حرارية مميزة. تخلق قذائف الاحتواء المعدنية الموصلة تيارات دوامية مغناطيسية باستمرار. يستحث المجال المغناطيسي الدوار تيارات كهربائية في الغلاف الثابت. وهذا يخلق فقدان الحرارة الطفيلية المستمر. تعمل الحرارة على تسخين السائل الموجود داخل الغلاف الخلفي بشكل كبير. وهذا يقلل من كفاءة المحرك بشكل عام. والأهم من ذلك، أنها تخاطر بظهور السوائل المتطايرة. إذا غلي السائل أثناء مرحلة التحضير، تفقد المضخة الطاقة الأولية. يحدث قفل البخار بسرعة، مما يؤدي إلى إيقاف عملية النقل.
يجب عليك مراعاة هذه الاختلافات المادية أثناء تغيير حجم المحرك. تؤدي خسائر التيار الدوامي إلى تحويل متطلبات الطاقة الخاصة بك مباشرة. اشرح لفريقك الهندسي كيف تؤثر فئات المواد بشكل مباشر على منحنيات كفاءة تحتاج المضخة البلاستيكية إلى قوة حصانية أقل من المضخة المعدنية ذات الحجم المماثل. تصبح فجوة الكفاءة هذه ملحوظة للغاية في أحجام المضخات الأكبر. مضخة الدفع المغناطيسي ذاتية التحضير .
| فئة المادة | الجيل الحالي إيدي | تحمل الضغط | حد درجة الحرارة | أفضل تطبيق |
|---|---|---|---|---|
| مادة البولي بروبيلين (PP) | لا أحد | قليل | حتى 150 درجة فهرنهايت (65 درجة مئوية) | نقل المواد الكيميائية الأساسية، ومعالجة المياه |
| بفدف / إتفي | لا أحد | واسطة | حتى 200 درجة فهرنهايت (90 درجة مئوية) | الأحماض شديدة التآكل والمواد الكيميائية النظيفة |
| 316 الفولاذ المقاوم للصدأ | عالي | عالي | تصل إلى 500 درجة فهرنهايت + (260 درجة مئوية +) | المذيبات، والمواد المسببة للتآكل خفيفة، وارتفاع الضغط |
| هاستيلوي سي | عالي | أقصى | تصل إلى 500 درجة فهرنهايت + (260 درجة مئوية +) | الأحماض العدوانية الساخنة ومعالجة البتروكيماويات |
تمثل المحامل الداخلية المكونات الأكثر ضعفًا في أي نظام مانع للتسرب. إنها تحدد ما إذا كانت أجهزتك ستنجو من ظروف التشغيل القاسية. يجب عليك اختيار المواد الحاملة بدقة متناهية.
بحكم التعريف، تقوم المضخة ذاتية التحضير بإخلاء الهواء من خط الشفط. يقوم بسحب الهواء إلى داخل الغلاف ويدفعه للخارج بشكل مستمر. خلال هذه الفترة الحرجة، تفتقر المضخة إلى التدفق الكامل للسوائل. تفتقر المكونات الداخلية إلى التشحيم المناسب للسوائل. تدور المحامل بسرعات عالية في حالة الجفاف الجزئي. الاحتكاك يولد حرارة داخلية شديدة بسرعة. إن إدارة هذه الحرارة هي التحدي الهندسي النهائي.
يظل كربيد السيليكون هو المعيار الصناعي المطلق. يوفر مقاومة تآكل لا مثيل لها. إنه يتعامل مع المواد الكيميائية العدوانية بشكل جميل دون أن يتحلل. ومع ذلك، فإن SiC القياسي هش للغاية. وهو معرض بشدة للصدمة الحرارية. تخيل أن المضخة تجف لمدة ثلاث دقائق. تصبح محامل SiC ساخنة بشكل لا يصدق. فجأة، تصل المضخة إلى مستوى الذروة. اندفاع السائل البارد يضرب المحامل الساخنة على الفور. التغير المفاجئ في درجة الحرارة يسبب الانكماش الحراري السريع. يتحطم SiC القياسي على الفور. تفشل المضخة بشكل كارثي مباشرة بعد التحضير.
يوفر الكربون خصائص تشحيم ذاتي فائقة بشكل طبيعي. إنه يوفر حاجز أمان حيوي أثناء التشغيل. إنه يتحمل أوقات التحضير الممتدة بشكل أفضل بكثير من SiC. إنه يغفر سيناريوهات التشغيل الجاف العرضية بشكل فعال. ومع ذلك، فإن الكربون لديه ضعف ميكانيكي واضح. إنه يرتدي بشكل أسرع بشكل ملحوظ في التطبيقات الكاشطة. إذا كان السائل الخاص بك يحتوي على جزيئات صلبة صغيرة، فإن الكربون يتحلل بسرعة. يتطلب استبدالًا أكثر تكرارًا في تطبيقات السوائل القذرة.
يقدم المصنعون الآن معالجات سطحية متخصصة للغاية. تظهر طبقات الكربون الشبيهة بالألماس (DLC) بسرعة. ترتبط هذه الطلاءات بعمق بركيزة SiC. أنها تقلل من معامل الاحتكاك بشكل كبير. فهي تجمع بين الصلابة الشديدة لـ SiC وخصائص التشحيم الذاتي. وهي مصممة خصيصًا لحل نقاط الضعف في التشغيل الجاف. إنها تحمي أنظمة الدفع المغناطيسي أثناء دورات التحضير الصعبة للغاية.
يتضمن اختيار المواد المناسبة الامتثال التنظيمي الصارم. يجب عليك مواءمة اختياراتك المادية مع معايير الصناعة المعمول بها. تتطلب المرافق المختلفة مستويات مختلفة إلى حد كبير من الشهادات.
يجب أن تفرق بين المباني الصناعية القياسية والتصميمات الثقيلة. تستخدم المضخات الكيميائية القياسية ISO مواد مركبة قياسية. إنها تخدم عمليات التصنيع الأساسية بشكل جيد. وعلى العكس من ذلك، تتطلب تطبيقات البتروكيماويات الثقيلة الامتثال الصارم لمعايير API 685. يتطلب معيار API 685 سبائك معدنية محددة. يتطلب أغلفة أكثر سمكًا وقذائف احتواء قوية للغاية. فهو يضمن نجاة المعدات من حرائق المصافي. فهو يضمن أن المضخة تتحمل أحمال الفوهة الخارجية الشديدة دون انحراف.
يسعى المهندسون باستمرار إلى تصميمات أفضل لقذائف الاحتواء. إنهم يريدون القضاء على التيارات الدوامة دون التضحية بالقوة الهيكلية. تكتسب الأساليب الهجينة قوة جذب هائلة اليوم. نرى قذائف غير معدنية معززة بألياف الكربون تدخل السوق. توفر قذائف الاحتواء الخزفية حلاً هندسيًا رائعًا آخر. إنهم يحاولون الجمع بين تحمل المعدن للضغط العالي. أنها توفر في الوقت نفسه فوائد التيار الدوامي الصفري للمواد البلاستيكية. تغير هذه الابتكارات الطريقة التي نتعامل بها مع عمليات نقل المواد الكيميائية عالية الضغط بشكل أساسي.
تغير اختيارات المواد حسابات حجم المحرك بالكامل. تؤدي أوجه القصور الناجمة عن المواد، مثل التيارات الدوامية، إلى توليد الحرارة. يسحبون طاقة كهربائية إضافية باستمرار. يجب أن يتم حساب هذه الخسارة الطفيلية بدقة من قبل مهندسيك. يجب عليك تضمين هذه الحسابات في مواصفات مضخة التحضير الذاتي ذات المحرك المغناطيسي بعناية. القيام بذلك يضمن الحجم المناسب للمحرك. يمنع التحميل الزائد على النظام الكهربائي أثناء ذروة التشغيل. يسمح بنمذجة أداء دورة الحياة بدقة. فهو يحمي المنشأة من الارتفاعات غير المتوقعة في الطاقة والاحتراق الحركي المبكر.
إن إستراتيجية المواد الخاصة بك تكون جيدة بقدر جودة البائع الذي اخترته. أنت بحاجة إلى شريك يفهم ديناميكيات السوائل بعمق. ويجب عليهم دعم ادعاءاتهم ببيانات هندسية يمكن التحقق منها.
تتطلب سلامة المواد إثباتًا موثقًا يمكن التحقق منه. يعمل الموثوق به مورد مضخة التحضير الذاتي ذات المحرك المغناطيسي بشفافية. يجب عليهم تقديم تقارير اختبار المواد الكاملة (MTRs) بكل سرور. تثبت اختبارات منتصف المدة أن تركيبة السبائك تتوافق مع متطلباتك الدقيقة. على سبيل المثال، يؤكد تقرير منتصف المدة المحتوى المنخفض من الكربون في الفولاذ المقاوم للصدأ 316L. علاوة على ذلك، اطلب اختبار قبول المصنع الذي يمكن التحقق منه (FAT). يجب أن يطابق FAT متطلبات رفع الشفط المحددة لديك. إنه يتحقق من أن مواد الغلاف لا تنحرف في ظل ظروف الفراغ الفعلية.
تجنب البائعين الذين يبيعون فقط أرقام أجزاء الكتالوج. تقييم الموردين بناءً على دقتهم الهندسية الأساسية. يجب عليهم إظهار الرغبة في فحص خصائص السوائل لديك بشكل مكثف. يجب أن يسألوا عن لزوجة السوائل وضغط البخار الدقيق. إنهم بحاجة إلى معرفة وجود المواد الصلبة العالقة. يجب عليهم التوصية بالمواد بناءً على هذه المتغيرات الدقيقة. المهندس الجيد يتحدى افتراضاتك لحماية منشأتك.
تتطلب المعدات الصناعية صيانة روتينية في نهاية المطاف. قم بتقييم مدى توفر قطع الغيار البديلة بدقة. أنت بحاجة إلى الوصول السريع إلى الدفاعات وقذائف الاحتواء المحددة. يجب عليك الحصول على مجموعات المحامل من المواد المحددة بالضبط. يؤدي توفر الأجزاء السريعة إلى تقليل وقت التوقف التشغيلي الباهظ التكلفة. إنها تحافظ على جدول الإنتاج الخاص بك سليمًا تمامًا. التحقق من مرونة سلسلة التوريد الخاصة بهم قبل إصدار أمر الشراء النهائي.
لا توجد مادة مضخة واحدة تحل كل تحديات التعامل مع السوائل على مستوى العالم. ويتطلب الاختيار الأمثل رسم خرائط للملف الكيميائي والحراري للسائل. يجب أن تزن هذا الملف التعريفي مقابل الحقائق الميكانيكية لعملية التحضير الذاتي. لضمان الموثوقية والسلامة على المدى الطويل، ضع خطوات العمل الحاسمة هذه في الاعتبار:
ج: بشكل غير مباشر. تملي المادة الموافقات الداخلية وحدود درجة الحرارة. إذا تشوه الغلاف البلاستيكي تحت الحرارة، أو تسبب الغلاف المعدني في وميض السائل بسبب التيارات الدوامية، فسوف تفقد المضخة قوتها أو تفشل في الرفع بكفاءة. يعد الحفاظ على الهندسة الداخلية الصارمة أمرًا بالغ الأهمية لإنشاء فراغ.
ج: بشكل عام، تواجه المضخات ذات الدفع المغناطيسي صعوبة في التعامل مع المواد الصلبة بسبب ضيق المساحة الداخلية، بغض النظر عن مادة الغلاف. ومع ذلك، فإن المواد الداخلية المحددة المقاومة للتآكل (مثل محامل SiC القوية) المقترنة بالترشيح المناسب يمكنها التعامل مع التركيزات المنخفضة من المواد الصلبة الدقيقة وغير الحديدية بنجاح.
ج: يتطلب API 685 أن تتحمل المضخات أحمال الفوهات الخارجية العالية، وضغوط النظام الشديدة، وحرائق المصافي المحتملة. هذه ظروف فيزيائية قاسية لا تستطيع اللدائن الحرارية القياسية أن تتحملها دون ذوبان أو تشقق أو انحراف هيكلي كارثي.
