تجلب واجبات العمليات مخاطر عالية بشكل لا يصدق للمنشآت الصناعية. يؤدي فشل المعدات في معالجة المواد الهيدروكربونية أو المواد الكيميائية الثقيلة إلى توقف غير مقبول. فهو يخلق مخاطر شديدة على السلامة ومسؤوليات بيئية هائلة. أنت ببساطة لا تستطيع تحمل الأخطاء في الحسابات في هذه البيئات الحرجة. إن تحديد حجم مضخة API 610 يتجاوز بكثير التركيبات الهيدروليكية الأساسية. ويتطلب تحقيق التوازن بين المرونة التشغيلية إلى جانب الالتزام الصارم بالمتطلبات الميكانيكية والمعدنية API 610 (ISO 13709).
لقد كتبنا هذا الدليل لتزويد مهندسي العمليات وفرق المشتريات بإطار عمل محدد. سوف تتعلم خطوة بخطوة كيفية تحديد وحجم وتقييم مضخات المعالجة API 610. نهجنا يزيل التخمين ويبني أساسًا قويًا لاستراتيجية الشراء الخاصة بك. وفي النهاية، ستعرف بالضبط كيفية ضمان الموثوقية على المدى الطويل والامتثال الصارم لتطبيقاتك الصناعية الأكثر تطلبًا.
البيانات الأولية غير الدقيقة تخلق تأثير الدومينو. تتفاقم هذه الأخطاء المبكرة بسرعة أثناء اختيار المضخة. فهي تؤدي إلى عمليات خارجة عن التصميم، أو صيانة مفرطة، أو حتى عطل ميكانيكي كارثي. تبدأ عملية تحديد الحجم القوية دائمًا من خلال تحديد مشكلة العمل المحددة. يجب عليك التقاط الواقع، وليس فقط المُثُل النظرية. يعتمد المهندسون غالبًا على نقطة تصميم واحدة. يتجاهل هذا الأسلوب تقلبات العملية ويضر في النهاية بالموثوقية.
تتصرف السوائل بشكل مختلف في ظل الظروف الحرارية المختلفة. يجب عليك تعيين هذه الاختلافات بدقة. قم بتوحيد ورقة البيانات الخاصة بك باستخدام قياسات دقيقة عبر جميع حالات التشغيل المتطرفة.
يجب عليك رسم خريطة لفقدان الاحتكاك الديناميكي والرأس الثابت بدقة. قم بتعيينها عبر النطاق التشغيلي المتوقع بأكمله. لا تقم فقط برسم النقطة المصنفة الواحدة. تعمل صمامات التحكم على خنق التدفق وتغيير منحنى النظام ديناميكيًا. تنسد المصافي بمرور الوقت، مما يزيد من خسائر الاحتكاك. حسابات الحجم المناسب لمضخة API 610 لهذه الحقائق. أنت بحاجة إلى منحنى مقاومة النظام الشامل. إنه يوضح بالضبط أين يتقاطع منحنى أداء المضخة مع متطلبات العملية الفعلية الخاصة بك. هذا التقاطع يملي كفاءة العالم الحقيقي.
الاختيار الهيدروليكي يفصل بين المضخة الموثوقة وكابوس الصيانة. واجبات العملية تتطلب الاستقرار. يمكنك تحقيق الاستقرار من خلال الحفاظ على المضخة داخل منطقة التشغيل المفضلة لها.
توصي إرشادات API 610 بشدة بتشغيل ما بين 80% و110% من أفضل الممارسات البيئية. يؤدي التشغيل في أقصى يسار أفضل الممارسات البيئية إلى إعادة تدوير التدفق الداخلي. تولد عملية إعادة التدوير هذه قوة دفع شعاعية عالية، مما يؤدي إلى انحراف العمود بشدة. انحراف العمود يدمر الأختام والمحامل الميكانيكية. وعلى العكس من ذلك، فإن التشغيل في أقصى يمين أفضل الممارسات البيئية يزيد من سرعة السوائل بشكل كبير. يؤدي هذا إلى اختناق التدفق، والاهتزاز الشديد، ومخاطر التجويف الفوري. يجب عليك تحديد ملف تعريف المكره الذي يتماشى بشكل وثيق مع تدفق العملية العادي لديك.
الرسم البياني 1: مناطق العمليات والمخاطر الميكانيكية المرتبطة بها
| تدفق | منطقة التشغيل مقابل أفضل الممارسات البيئية (BEP) | المخاطر الميكانيكية الأولية | توصية API 610 |
|---|---|---|---|
| يسار BEP | أقل من 70% | إعادة تدوير الشفط، الدفع الشعاعي العالي، فشل الختم المبكر | تجنب التشغيل المستمر |
| منطقة التشغيل المفضلة | 80% إلى 110% | الحد الأدنى من الاهتزاز، وصلابة العمود الأمثل، وأطول عمر للتحمل | المنطقة المستهدفة للواجب العادي |
| حق أفضل الممارسات البيئية | فوق 110% | التجويف، الاهتزاز العالي، NPSHr يتجاوز NPSHa | تقييد الاستخدام |
يمنع تنسيق رأس الشفط الإيجابي الصافي غليان السائل داخل عين المكره. تملي ممارسات الصناعة القياسية الحفاظ على هامش آمن بين NPSHr وNPSHr (مطلوب). نحن عادةً نفرض هامشًا لا يقل عن متر واحد. بدلا من ذلك، استخدم نسبة 1.1 إلى 1.5 اعتمادا على تقلب السوائل وكثافة طاقة المضخة. تتطلب المضخات عالية الطاقة هوامش أكبر. الفشل في تأمين هذا الهامش يضمن التجويف. يؤدي التجويف بسرعة إلى تآكل دوارات الدفاعة ويضعف الأداء الهيدروليكي.
تتقلب متطلبات العملية. يجب عليك حماية المضخة أثناء ظروف انخفاض الطلب من خلال تحديد الحد الأدنى من حدود التدفق الآمن المستمر. يوجد نوعان متميزان من MCSF:
يكون MCSF المستقر دائمًا أعلى من MCSF الحراري. تجنب المبالغة في حجم المضخة الخاصة بك. تعمل المضخات كبيرة الحجم بشكل مزمن بالقرب من MCSF. وهذا يفرض عليك تركيب خطوط جانبية، مما يعقد النظام ويهدر الطاقة.
لا يمكنك حل كل مشكلة عملية باستخدام المضخة المعلقة القياسية. إن محاذاة هيكل المضخة المادية لشدة المعالجة يضمن طول العمر الميكانيكي. يصنف API 610 المضخات إلى عائلات هيكلية محددة.
تتميز مضخات OH2 بغلاف مثبت على خط الوسط ودفاعة متدلية أحادية المرحلة. إنهم يمثلون القوى العاملة في صناعة التكرير. إنهم يتعاملون مع واجبات العملية القياسية بشكل مثالي. تستوعب وحدات OH2 الضغوط المعتدلة ودرجات الحرارة النموذجية التي تصل إلى 400 درجة مئوية. إنها توفر توازنًا ممتازًا بين الموثوقية والبصمة التي يمكن التحكم فيها. توفر وحدات OH3 تكوينًا رأسيًا مضمنًا. اختر OH3 عندما تملي قيود المساحة ترتيبات الأنابيب. ضع في اعتبارك أن التصميمات المعلقة لها حدود فيما يتعلق بانحراف العمود تحت الأحمال الثقيلة.
تتطلب عمليات النقل ذات الطاقة العالية أو الضغط العالي أو درجات الحرارة القصوى مضخات بين المحامل (BB). تستخدم مضخات BB2 أغلفة مقسمة شعاعيًا أحادية أو مرحلتين. إنهم يتعاملون مع تطبيقات الزيت الساخن العدوانية بأمان. عندما تتطلب ديناميكيات الدوار تكوينات متعددة المراحل لزيادة الضغط بشكل كبير، تصبح مضخات BB3 (المقسمة محوريًا) أو BB5 (غلاف البرميل) إلزامية. إن تصميم العمود المدعوم ببساطة لمضخات BB يقلل بشكل كبير من انحراف العمود. تحمي هذه الصلابة الهيكلية المحامل أثناء اضطرابات العملية العابرة.
تتطلب التطبيقات أو الأنظمة المستنقعية التي تعاني من انخفاض NPSHa بشكل خطير مضخات معلقة رأسيًا. تعمل وحدات VS4 بشكل جيد في حفر الحوض المفتوحة. تستخدم وحدات VS6 نهجًا متعدد المراحل "معلبًا". يمكن أن تخفض العلبة بشكل أساسي دافعة المرحلة الأولى إلى ما دون الدرجة. يؤدي ذلك إلى زيادة رأس الشفط الثابت بشكل مصطنع، مما يؤدي إلى حل أوجه القصور الشديدة في NPSHa. نقوم بتقييم طول البرميل ورنين العمود بشكل كبير عند تحديد تكوينات VS6 لمنع الاهتزاز الهيكلي.
الاختيار الهيدروليكي هو نصف المعركة فقط. يؤدي دمج المضخة في المصنع إلى مخاطر ميكانيكية معقدة. إن التغاضي عن عوامل التنفيذ هذه يؤدي إلى إبطال الموثوقية التشغيلية.
تتوسع أنابيب العملية وتتقلص بسبب التغيرات الحرارية. تنقل هذه الحركات الحرارية قوى ولحظات هائلة مباشرة إلى فوهات المضخة. يجب أن يتحمل غلاف المضخة الذي اخترته أحمال الفوهة هذه دون تشويه. يؤدي تشويه الغلاف إلى احتكاك داخلي وعطل ميكانيكي فوري. نوصي بشدة بدمج برنامج اختيار المضخة جنبًا إلى جنب مع أدوات تحليل ضغط الأنابيب مثل CAESAR II. يضمن هذا التنسيق الرقمي أن يقوم مهندسو الأنابيب بتوجيه الخطوط بشكل صحيح لمنع إجهاد الغلاف المفرط.

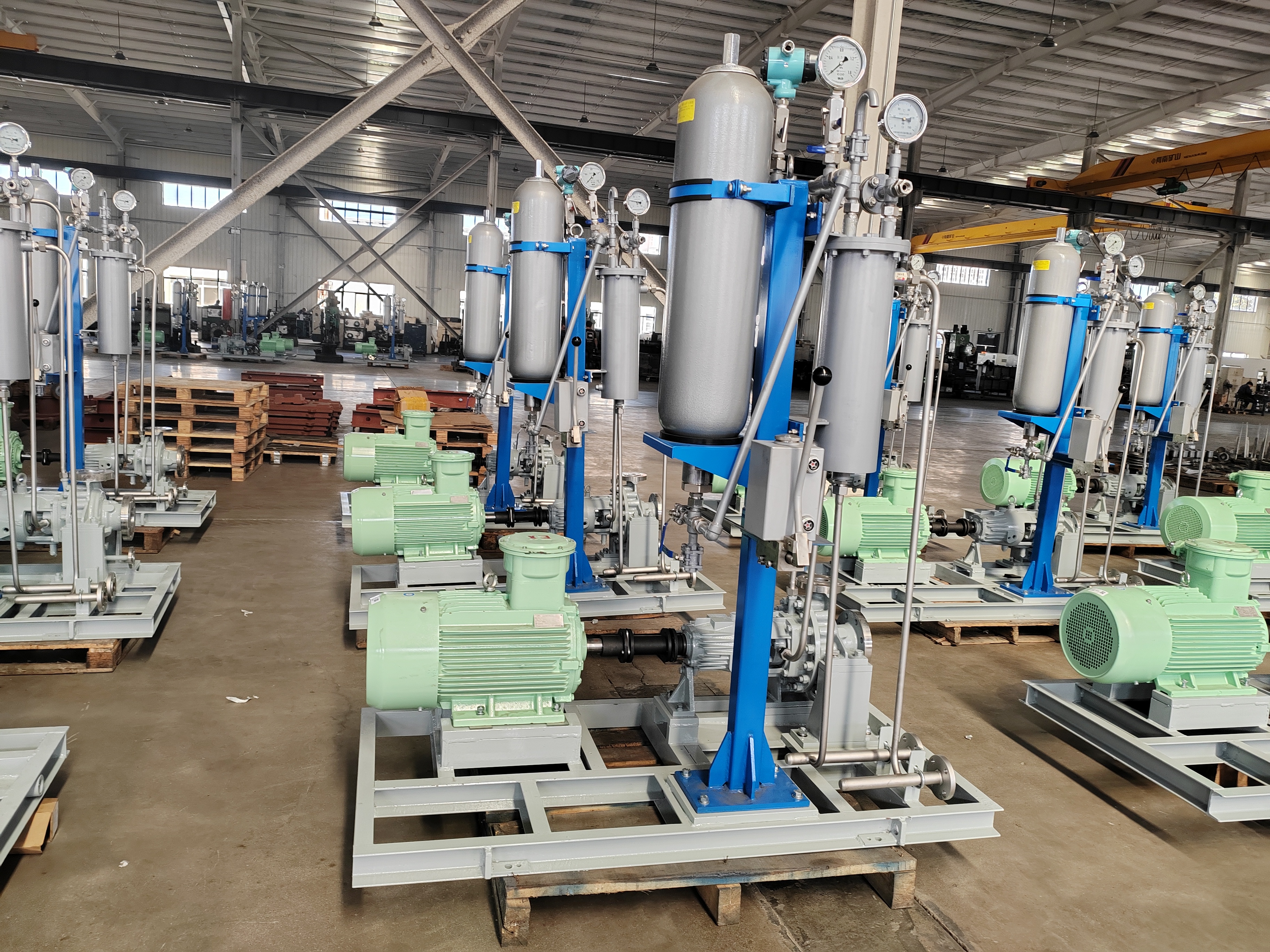

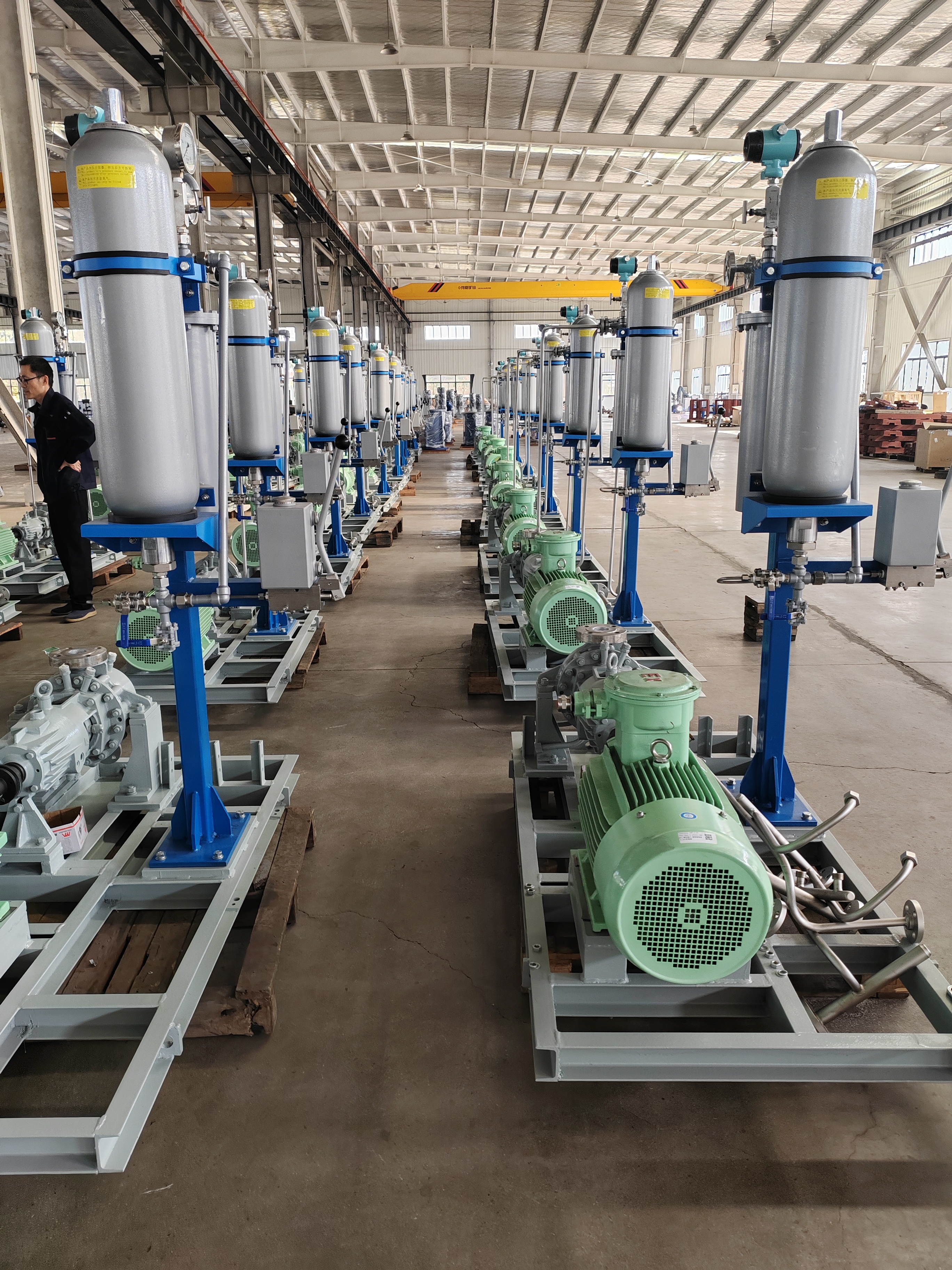

يمثل الختم الميكانيكي الدفاع الأساسي ضد التسربات الخطرة. يتطلب API 610 أبعادًا محددة لغرفة الختم لاستيعاب الأختام الميكانيكية API 682. يجب عليك التأكد من أن حجم المضخة يدعم ترتيب الختم المطلوب. تتطلب الأختام المفردة أو المزدوجة أو الترادفية خلوصًا شعاعيًا محددًا. تضيف الأختام المزدوجة عالية الضغط (الخطة 53 ب أو 54) تعقيدًا. يجب أن يتوافق اختيار الحجم الخاص بك مع هذه الترتيبات دون المساس بالمساحة المادية حول مبيت المحمل.
تملي صلابة العمود بشكل مباشر عمر الختم الميكانيكي. نقوم بقياس صلابة العمود باستخدام نسبة L³/D⁴. هنا، يمثل "L" طول العمود الكابولي، ويمثل "D" قطر العمود عند وجه الختم. تشير النسبة الأقل إلى عمود أكثر صلابة. تعمل صلابة العمود العالية على تقليل الانحراف عندما تعمل المضخة خارج أفضل الممارسات البيئية. يفرض API 610 حدودًا صارمة على الحد الأقصى لانحراف العمود المسموح به. قم دائمًا بفحص قطر العمود المقترح للبائع. يعمل العمود السميك قليلاً على تحسين الختم وطول عمر المحمل بشكل كبير.
عند تقييم الشركات المصنعة لمضخة نقل المواد الكيميائية API 610 ، يجب أن تنظر إلى ما هو أبعد من السعر الأساسي. تتطلب المشتريات الإستراتيجية تقييم النسب الهندسي وقدرات التصنيع وبروتوكولات ضمان الجودة.
لا تقم باختيار البائعين بناءً على التوفر الفوري فقط. تقييم أدائهم التاريخي في واجبات عملية عدوانية مماثلة. اطلب قوائم مرجعية لنوع مضخة API المحددة وفئة المواد التي تنوي شراءها. قد يفشل البائع المتفوق في مضخات المياه فشلاً ذريعًا عند تصنيع مضخة برميلية BB5 للهيدروكربونات ذات درجة الحرارة العالية.
يقدم البائع ذو السمعة الطيبة خريطة هيدروليكية قوية. يجب أن توفر غلافًا قادرًا على قبول ملفات تعريف المكره المتعددة. هل يسمح البائع بإجراء تعديلات على المكره في المستقبل؟ غالبًا ما تتغير ظروف العملية بعد سنوات من التشغيل الأولي. تريد القدرة على تركيب دافعة أكبر دون استبدال غلاف الضغط بالكامل. نحن نبحث عن البائعين الذين يقدمون زيادة بنسبة 5% على الأقل في قدرة الرأس من خلال الحد الأقصى لقطر المكره.
لا تتجاوز أبدًا اختبار قبول المصنع (FAT). يثبت الاختبار الصارم أن المعدات تعمل قبل أن تصل إلى موقعك. تتطلب اختبار الأداء الكامل وفقًا لمعايير قبول API 610. اطلب إجراء اختبار NPSHr إذا كانت ظروف الشفط لديك هامشية. اختبار الاهتزاز أمر بالغ الأهمية. يجب أن يثبت البائع أن مستويات الاهتزاز تظل ضمن حدود API 610 عبر منطقة التشغيل المفضلة بأكملها. إذا كان البائع يفتقر إلى مرافق اختبار داخلية شاملة، فاستبعده.
تتطلب المعادن الغريبة خبرة مسبك متخصصة. تقييم الوصول المباشر للمسبك للبائع. يتطلب صب الفولاذ المقاوم للصدأ سوبر دوبلكس أو Hastelloy ضوابط حرارية صارمة. تؤدي جودة الصب الرديئة إلى المسامية وفشل حدود الضغط الكارثي. قم بتدقيق سجلهم فيما يتعلق بوثائق الفحص غير المدمر (NDE). يجب عليهم تقديم صور شعاعية خالية من العيوب أو سجلات اختبار اختراق الصبغة لجميع الأغلفة الحرجة. فهم المهل الزمنية لهذه المواد المتخصصة، حيث أن السبائك الغريبة تؤخر الجداول الزمنية للمشروع بشكل روتيني.
يتطلب تحديد حجم مضخة المعالجة API 610 دقة مطلقة. يجب عليك الانتقال بعناية من التحجيم الهيدروليكي الفني إلى الشراء الاستراتيجي. إنشاء خصائص دقيقة للسوائل يضع الأساس. إن مطابقة هذه الخصائص مع مضخة تعمل بأمان بالقرب من أفضل نقطة كفاءة لها تضمن الاستقرار الميكانيكي. يضمن تحديد التكوين الهيكلي الصحيح (OH، أو BB، أو VS) أن تتحمل الوحدة الضغوط البيئية والحرارية.
يؤدي اتباع نهج محافظ وموثق جيدًا لإكمال ورقة بيانات API 610 إلى تقليل المشكلات أثناء التشغيل. لا تتعجل في مرحلة المواصفات. يضمن التقييم الصارم للموردين حصولك على معدات قادرة على البقاء لعقود من الزمن في البيئات الخطرة.
اتخذ إجراءً اليوم لتأمين موثوقية العملية الخاصة بك. أرسل أوراق بيانات العملية وخصائص السوائل ومنحنيات مقاومة النظام إلى فريقك الهندسي. اطلب مراجعة فنية شاملة واختيارًا أوليًا للمضخة للحفاظ على تقدم مشروعك بأمان.
ج: إن الحجم الزائد هو خطأ هندسي شائع ينتج عن إضافة عدد كبير جدًا من هوامش الأمان. فهو يجبر المضخة على العمل بعيدًا عن يسار أفضل نقطة كفاءة، وغالبًا ما تكون بالقرب من الحد الأدنى من التدفق الآمن المستمر (MCSF). يؤدي هذا إلى إعادة تدوير داخلية شديدة، ودفع شعاعي عالي، واهتزاز شديد، وتقصير كبير في عمر الختم الميكانيكي.
ج: لزوجة السوائل العالية تزيد من الاحتكاك الداخلي. فهو يقلل من معدل تدفق المضخة والرأس المتولد والكفاءة الإجمالية مع زيادة استهلاك الطاقة. يجب عليك تطبيق عوامل تصحيح الأداء وفقًا لمعايير المعهد الهيدروليكي لضمان قدرة المحرك والمكره المحددين على التعامل مع السحب اللزج.
ج: الحد الأدنى من التدفق الحراري هو أقل معدل تدفق على الإطلاق مطلوب لتبديد الحرارة الداخلية ومنع سائل العملية من الغليان. الحد الأدنى من التدفق المستقر هو المعدل المطلوب لمنع إعادة التدوير الداخلي الضارة والاهتزاز الميكانيكي. عادةً ما يكون الحد الأدنى المستقر للتدفق أعلى بكثير ويفرض حدودًا تشغيلية.
ج: تتميز مضخات API 610 بجدران غلاف أثقل بكثير لتحمل الضغوط العالية والتآكل. وهي تتضمن الحدود الصارمة المسموح بها لحمل الفوهة، والتركيب في خط الوسط للتعامل مع التمدد الحراري، وتتطلب اختبارات قبول المصنع الصارمة. تضمن هذه الميزات القوية أقصى قدر من الموثوقية والسلامة في واجبات العمليات الخطرة.
