تتضمن معالجة نقل المواد الكيميائية الصناعية نقل السوائل السامة أو شديدة التآكل أو المتطايرة. يؤدي فشل المعدات في هذه البيئات الصعبة إلى حدوث فترات توقف كارثية. كما أنه يخلق مخاطر بيئية شديدة وحوادث خطيرة تتعلق بالسلامة. تتعامل مضخات ANSI أو ISO القياسية مع التطبيقات الخفيفة بشكل جيد. ومع ذلك، تتطلب التطبيقات الكيميائية الشديدة سلامة هيكلية شديدة التحمل. لا يمكنك المخاطرة بتغطية الشقوق تحت الضغط. لا يمكنك أيضًا المخاطرة بانفجار السدادات الميكانيكية المفاجئة. إن اتخاذ الاختيار الصحيح يحمي العاملين في المصنع. كما أنه يضمن استمرارية التشغيل الثابتة. توفر هذه المقالة لمهندسي المصانع وفرق المشتريات إطارًا قائمًا على الأدلة لاختيار مضخة الطرد المركزي API 610 . نحن نرشدك من خلال مطابقة المعدات مباشرة إلى حقائق هيدروليكية محددة. سوف تتعلم كيفية الموازنة بين التوافق المعدني والامتثال الصارم للسلامة. هدفنا هو مساعدتك في تحديد المضخة المطلوبة بدقة. سوف تحقق أقصى قدر من الموثوقية دون تضخيم نفقاتك الرأسمالية دون داع.
يتطلب اختيار مضخة الطرد المركزي API 610 مطابقة تسمية المضخة المحددة (OH، BB، VS) لضغط النظام، والبصمة، وديناميكيات السوائل.
يجب تقييم علم المعادن مقابل التركيب الكيميائي الدقيق ودرجة الحرارة ودرجة الكشط لسائل العملية، وذلك باستخدام فئات المواد القياسية API (على سبيل المثال، A-8، D-1).
يجب أن تتكامل مضخة المعالجة الكيميائية المتوافقة بسلاسة مع نظام الختم الميكانيكي API 682 للتخفيف من الانبعاثات الهاربة في التطبيقات السامة.
يعني تقييم التكلفة الإجمالية للملكية (TCO) النظر إلى ما هو أبعد من النفقات الرأسمالية الأولية للأخذ في الاعتبار MTBF (متوسط الوقت بين حالات الفشل)، والكفاءة الهيدروليكية عند أفضل نقطة كفاءة (BEP)، وإمكانية الوصول إلى الصيانة.
عادةً ما تمثل مضخات المعالجة الكيميائية القياسية استثمارًا رأسماليًا أوليًا أقل. تعمل النماذج المصممة وفقًا لمعايير ANSI B73.1 أو ISO 2858 بشكل رائع لنقل المياه الأساسية أو المواد الكيميائية الخفيفة. ومع ذلك، فإنها كثيرًا ما تعاني من فشل التغليف أو المحمل المبكر في بيئات الضغط العالي. تؤدي درجات الحرارة القصوى أيضًا إلى تشوه أغلفةها القياسية المثبتة على القدم. يجب أن يتعرف مهندسو المصانع على عتبات تشغيلية محددة. تملي هذه العتبات الضرورة الفورية لمضخة API 610.
فكر في ترقية أجهزتك عندما تواجه ظروف التشغيل التالية:
تتجاوز درجات حرارة التشغيل 300 درجة فهرنهايت (150 درجة مئوية). عند هذه النقطة، يصبح التمدد الحراري تهديدًا هيكليًا خطيرًا.
ترتفع ضغوط الشفط باستمرار فوق 75 رطل لكل بوصة مربعة. يتطلب ضغط الشفط العالي أغلفة ذات جدران ثقيلة لمنع التشوه.
تظهر سوائل المعالجة جاذبية نوعية عالية أو قابلية شديدة للاشتعال.
يتضمن التطبيق سمية شديدة تتطلب ضمانات مطلقة بعدم التسرب من أجل سلامة الموظفين.
إن تلبية هذه المعايير يضمن التثبيت الناجح للغاية. يعمل التحديد الأمثل على زيادة متوسط الوقت بين حالات الفشل (MTBF) لمعداتك. يمكنك بسهولة الحفاظ على الامتثال التنظيمي فيما يتعلق بالانبعاثات الهاربة. تقوم منظمات مثل وكالة حماية البيئة (EPA) وإدارة السلامة والصحة المهنية (OSHA) بمراقبة هذه الانبعاثات بدقة. وأخيرًا، يحافظ البناء الأثقل على أداء هيدروليكي ثابت تحت رؤوس النظام المختلفة.
يتطلب التحجيم الهيدروليكي دقة مطلقة أثناء المرحلة الهندسية. يجب عليك حساب صافي رأس الشفط الإيجابي المتوفر (NPSHa). قارن هذا الرقم مع رأس المضخة المطلوبة (NPSHr). نوصي بشدة بالحفاظ على هامش تشغيل آمن لا يقل عن 3 أقدام. يمنع هذا الهامش التجويف المدمر أثناء نقل المواد الكيميائية المتطايرة. التجويف يحفر جسديا معدن المكره. كما أنه يسبب اهتزازًا شديدًا عبر المجموعة الدوارة.
بعد ذلك، قم بتقييم أفضل نقطة كفاءة (BEP) بعناية. قم بمراجعة منحنيات الأداء المقدمة من البائع. يجب أن تعمل المضخة التي اخترتها باستمرار داخل منطقة التشغيل المفضلة لها. تمتد هذه المنطقة عادةً من 70% إلى 120% من أفضل الممارسات البيئية. العمل هنا يقلل من الدفع الشعاعي المدمر. إنه يطيل عمر المحمل ويقلل من اهتزاز المعدات بشكل عام.
يملي علم المعادن السلامة وطول عمر المعدات. يجب عليك مطابقة فئات المواد API مع عدوانية السوائل. تجنب الإفراط في تحديد المعادن بشكل أعمى. إن طلب سبائك غريبة للحصول على حمض خفيف يؤدي إلى تضخيم التكاليف الرأسمالية دون داع. كما أنه يمدد مهلة المصنع. وعلى العكس من ذلك، فإن المواد غير المحددة تؤدي إلى خطر التدهور السريع للغلاف والتسربات الكيميائية الكارثية.
الجدول: فئات مواد API الشائعة لنقل المواد الكيميائية
فئة المواد API | تكوين المواد الأولية | التطبيق الكيميائي النموذجي |
|---|---|---|
س-1 | الكربون الصلب | الهيدروكربونات غير المسببة للتآكل والمذيبات الصناعية الأساسية. |
أ-8 | 316 الفولاذ المقاوم للصدأ | المواد الكيميائية المسببة للتآكل القياسية والأحماض العضوية. |
د-1 / د-2 | دوبلكس / سوبر دوبلكس | بيئات عالية الكلوريد والأحماض الساخنة شديدة العدوانية. |
تضمن المتانة الهيكلية السلامة التشغيلية على المدى الطويل. تقييم سمك الغلاف وحدود حمل الفوهة المسموح بها. تفرض معايير API حدًا أدنى صارمًا لهذه الأبعاد. على سبيل المثال، يجب أن يضمن التصميم عمر المحمل L10h ما بين 40.000 و50.000 ساعة. يعتمد هذا المتطلب الدقيق على بنية المضخة المحددة. تمنع أغطية المحامل شديدة التحمل انحراف العمود أثناء حدوث اضطرابات مفاجئة في العملية.
تتعامل المضخات المعلقة (OH) مع النقل العام المستمر للمواد الكيميائية بشكل مثالي. إنها تناسب ضغوط النظام المعتدلة بشكل جيد للغاية. يتميز تصميم OH2 بغلاف مدعوم بالخط المركزي. إنها تمثل العمود الفقري في الصناعة لنقل المواد الكيميائية ذات درجات الحرارة العالية. تتوسع المضخات القياسية المثبتة على القدم لأعلى أثناء التسخين. تسبب هذه الحركة اختلالًا شديدًا في العمود. يمنع التثبيت المركزي التمدد الحراري من تدمير أداة توصيل العمود.
تخدم المضخات البينية (BB) أنظمة المعالجة شديدة المتطلبات. إنها تتفوق في نقل المواد الكيميائية عالي التدفق أو الضغط العالي. غالبًا ما يحددها المهندسون لمحطات تعزيز خطوط الأنابيب أو تغذية المفاعلات ذات الضغط العالي. يستخدم تصميم BB2 غلافًا مقسمًا شعاعيًا. توفر التصميمات المقسمة شعاعيًا أمانًا فائقًا للسوائل المتطايرة. تميل الأغلفة المقسمة محوريًا إلى التسرب على طول خط الانقسام الأفقي تحت ضغط داخلي شديد.
تتعامل المضخات المعلقة عموديًا (VS) مع مهام نقل الحوض بكفاءة. إنها تعمل بشكل ممتاز في عمليات تفريغ الخزانات تحت الأرض. يجب عليك تحديدها للتطبيقات التي تعاني من NPHa محدودة للغاية. تجلس الدفاعات مغمورة مباشرة في السائل. تتطلب المضخة ذات العمود الخطي VS4 تقييمًا هندسيًا دقيقًا. يجب عليك مراجعة طريقة تشحيم محمل العمود عن كثب. تعمل المواد الكيميائية الكاشطة أو غير المشحمة على تدمير محامل الأعمدة القياسية بسرعة. قد تحتاج إلى نظام تدفق نظيف خارجي.
المضخة الصناعية آمنة فقط مثل الختم الميكانيكي. تفشل التعبئة المضفرة القياسية بسرعة في نقل المواد الكيميائية الخطرة. أثبتت الأختام الفردية الأساسية أيضًا أنها غير كافية للسوائل الخطرة. يجب أن تتكامل المتوافقة مضخة المعالجة الكيميائية بسلاسة مع نظام الختم الهندسي. نحن نتبع معايير API 682 للتخفيف من الانبعاثات الهاربة تمامًا.
يتطلب اختيار ترتيب الختم الصحيح تحليل مخاطر السوائل المحددة:
الترتيب 1: تعمل الأختام المفردة بشكل مثالي مع السوائل غير الخطرة. يتعاملون مع السوائل منخفضة التقلب بشكل آمن واقتصادي.
الترتيب 2: توفر الأختام المزدوجة غير المضغوطة احتواءًا ثانويًا حيويًا. نحددها بانتظام للسوائل متوسطة السمية.
الترتيب 3: تضمن الأختام المضغوطة المزدوجة عدم التسرب مطلقًا إلى الغلاف الجوي. يجب عليك استخدامها للمركبات العضوية شديدة الخطورة أو الفتاكة أو المتطايرة (VOCs).

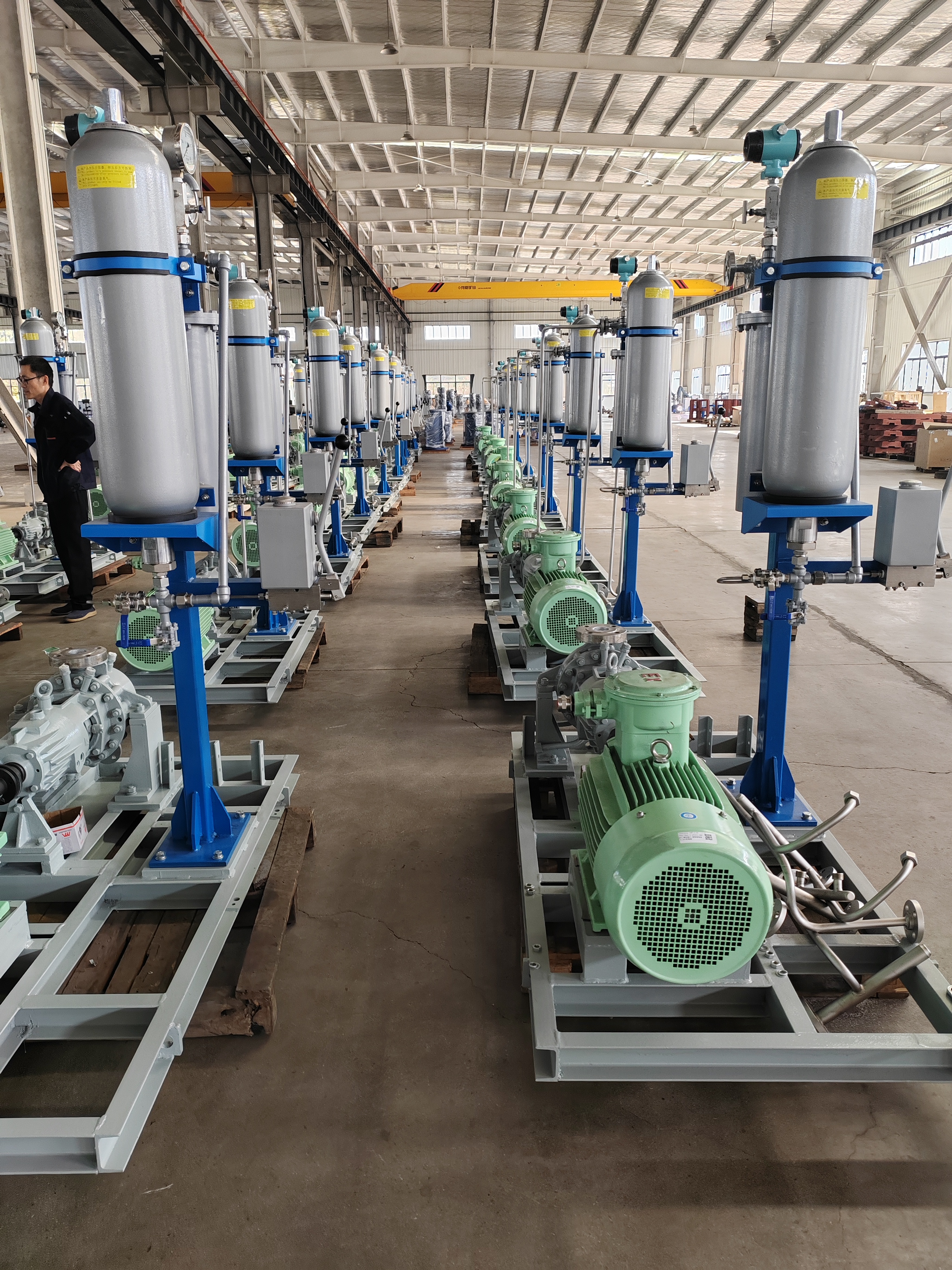

تضمن خطط تدفق الختم بقاء وجوه الختم الداخلي مشحمة. كما أنها تعمل على تبريد بيئة تجويف الختم الداخلي. يجب عليك تحديد خطط تدفق API المناسبة لعمليتك المحددة. تستخدم الخطة 11 ممرًا داخليًا بسيطًا من تفريغ المضخة. تستخدم الخطة 53A خزان سائل حاجز مضغوط. تستخدم الخطة 54 نظام تشحيم خارجي مضغوط. قم بتحليل تكاليف المرافق لهذه السوائل الحاجزة في تقييمك الأولي للموقع.
يمثل تقييم مصداقية البائع مهمة الشراء الأكثر أهمية بالنسبة لك. ابحث عن بيانات الاختبار التجريبي قبل التوقيع على أمر الشراء. هل يقوم البائع بإجراء اختبار كامل لأداء API 610 داخل الشركة؟ هل يقومون بإجراء اختبار NPSH المعتمد قبل شحن المعدات؟ تثبت الشركات المصنعة ذات السمعة الطيبة ادعاءاتها الهيدروليكية من خلال اختبارات قبول المصنع الصارمة.
يجب عليك أيضًا التدقيق في سلسلة توريد الصب. تحتوي المسبوكات المعدنية دون المستوى المطلوب على مسامية مخفية. تسبب هذه المسامية فشلًا مفاجئًا في الغلاف تحت ضغط النظام العالي. التأكد من أن جميع المسبوكات تأتي من مسابك صناعية معتمدة. يجب على البائع تقديم تقارير اختبار المواد (MTRs) التي يمكن التحقق منها لكل مكون رئيسي يحتوي على الضغط.
تتطلب قائمة الشركات المصنعة المختصرة منطقًا منظمًا وموضوعيًا. نوصي بتطوير مصفوفة القرار المرجح. يزيل هذا النهج التحيز العاطفي من عملية الشراء بأكملها. فكر في إعطاء الأولوية للملاءمة الهيدروليكية بنسبة 40% من إجمالي النتيجة. تعيين توافق المواد والسلامة بنسبة 40٪ أخرى. خصص الـ 20% الأخيرة لدعم الموردين والمهل الزمنية للمصنع. يوفر البائع القوي دعمًا محليًا واسع النطاق أثناء تشغيل المصنع.
يتطلب اختيار مضخة الطرد المركزي الكيميائية API 610 الصحيحة توازنًا هندسيًا. يجب عليك الموازنة بين الحقائق الهيدروليكية الأساسية ومعايير السلامة الصارمة. يؤدي توحيد فئات المواد المناسبة إلى حماية بصمتك التشغيلية. تمنع ترتيبات الختم الميكانيكية المناسبة الانبعاثات الجوية الخطيرة وتحمي العاملين في المصنع.
ننصح بشدة بعدم الاعتماد فقط على برامج تحديد حجم البائعين المعممة. غالبًا ما تفوت هذه البرامج الآلية الفروق الدقيقة المهمة الخاصة بالموقع. قم بإحالة جميع منحنيات المضخة المقترحة داخليًا. قم بمراجعة فئات المواد وختم خطط التدفق جنبًا إلى جنب مع مهندسي العمليات لديك. قم دائمًا بتحليل بيانات الفشل التاريخية من تطبيقات المصانع المماثلة.
اتخذ إجراءً من خلال تجميع ورقة بيانات API 610 الشاملة اليوم. قم بتضمين خصائص السوائل الدقيقة ودورات العمل الدقيقة وظروف الموقع المحددة. أكمل هذا المستند جيدًا قبل بدء طلبات عروض الأسعار. يضمن توفير البيانات التفصيلية أن الشركات المصنعة المدرجة في القائمة المختصرة تقتبس المعدات الدقيقة التي تحتاجها بالفعل.
ج: تتراوح المهل الزمنية عادةً من 24 إلى 52 أسبوعًا. يعتمد الإطار الزمني الدقيق بشكل كبير على فئة المادة المختارة. تصل النماذج القياسية من الحديد الزهر أو الفولاذ الكربوني بشكل أسرع. تتطلب السبائك الغريبة مثل الفولاذ المقاوم للصدأ ثنائي الاتجاه صبًا معقدًا وأوقات تبريد طويلة. كما تضيف متطلبات الاختبار الداخلي الصارمة عدة أسابيع إلى جدول التسليم النهائي.
ج: إن النفقات الرأسمالية الأولية تكون عموماً أعلى بمرتين إلى أربع مرات. يدفع هذا القسط مقابل جدران الغلاف الأثقل وكتل التثبيت المركزية. كما يغطي أيضًا مراقبة الجودة الصارمة واختبار الأداء الإلزامي. ومع ذلك، يتم تعويض هذه العلاوة الأولية بسرعة من خلال موثوقية أعلى بكثير ومتوسط وقت أطول بين حالات الفشل في التطبيقات الكيميائية الشديدة.
ج: نعم، يمكنك بنجاح إقران هذه المضخات مع VFDs. ومع ذلك، يجب على المهندسين تقييم النظام بعناية لمعرفة الحد الأدنى من قيود التدفق الآمن المستمر. يؤدي التشغيل بسرعات منخفضة للغاية إلى تقليل تشحيم المحمل الحيوي. كما أنه يخاطر بارتفاع درجة حرارة السائل بشكل خطير داخل الغلاف. يجب عليك أيضًا تحليل المجموعة الدوارة بأكملها بحثًا عن مشكلات الاهتزاز الالتوائية المحتملة.
ج: إنه ليس قانونًا وضعيًا تطبقه الحكومات. بل إنه يمثل أفضل الممارسات الصناعية المعترف بها عالميًا. العديد من مصانع المعالجة الكيميائية تجعلها تفويضًا داخليًا للشركة. وهي تتطلب الامتثال لضمان الموثوقية المطلقة في البيئات الخطرة. إن الالتزام بالمعيار يرضي أيضًا مقدمي خدمات التأمين الذين يقومون بتقييم مخاطر المنشآت الصناعية عالية المخاطر.
