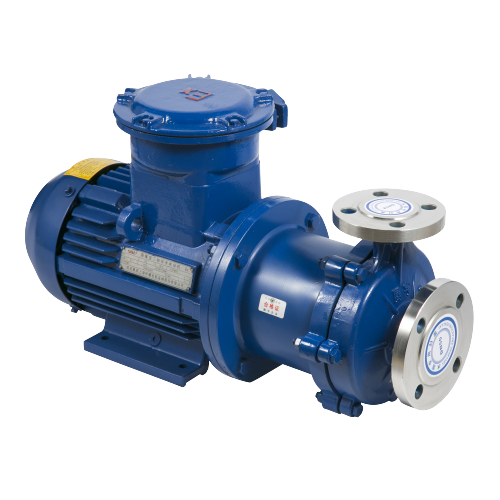

تعاني منشآت معالجة المواد الهيدروكربونية والكيميائية باستمرار من أعطال الختم الميكانيكي. فهي تظل السبب الرئيسي للتوقف غير المتوقع للمضخة والانبعاثات الخطرة في جميع أنحاء العالم. يحتاج مهندسو العمليات بشكل عاجل إلى بدائل موثوقة لاحتواء السوائل الخطرة بشكل فعال. هذا هو المكان الذي يدخل فيه معيار API 685 في الصورة. إنه يمثل المعيار النهائي لصناعة البترول والكيماويات الثقيلة لمضخات الدفع المغناطيسي شديدة التحمل وغير محكمة الغلق. تضمن هذه المعايير الصارمة أقصى قدر من السلامة واحتواء الضغط القوي في بيئات التشغيل القاسية.
هدفنا هو مساعدتك على التنقل بين هذه المواصفات المعقدة بوضوح. سوف نستكشف كيف يمكن لمهندسي العمليات ومديري الموثوقية تحديد ما إذا كانت مضخة الدفع المغناطيسي API 685 تناسب تطبيقاتهم المحددة. سوف تتعلم كيفية الموازنة بعناية بين الفوائد التشغيلية والقيود المميزة للسوائل. دعونا نتعمق في الآليات الأساسية ومعايير الاختيار الصارمة وحقائق التنفيذ العملي.
صفر انبعاثات هاربة: تعمل مضخات API 685 على التخلص من الأختام الميكانيكية الديناميكية، مما يوفر احتواءًا كاملاً للسوائل السامة أو القاتلة أو الخاضعة للرقابة الصارمة.
التكلفة الإجمالية للملكية (TCO): في حين أن النفقات الرأسمالية الأولية أعلى من المضخات المختومة التقليدية، فإن التكلفة الإجمالية للملكية غالبًا ما تكون أقل بسبب التخلص من صيانة الختم، وانخفاض الأنظمة المساعدة، وزيادة متوسط الوقت بين الأعطال (MTBF).
القيود التشغيلية: تتطلب مضخات الدفع المغناطيسي ضوابط تشغيلية صارمة؛ فهي حساسة للغاية للتشغيل الجاف والمواد الصلبة الثقيلة، مما يستلزم مراقبة مخصصة للطاقة ودرجة الحرارة.
الامتثال القياسي: يفرض الامتثال الحقيقي لـ API 685 متطلبات محددة لسمك الغلاف، وتحميل الحافة، والألواح الأساسية، مما يميزها عن ANSI القياسية أو مضخات الدفع المغناطيسي للأغراض العامة.
تستهدف اللوائح البيئية بشكل صارم انبعاثات المركبات العضوية المتطايرة (VOC) الهاربة عبر القطاعات الصناعية. تقوم وكالة حماية البيئة (EPA) والهيئات التنظيمية الدولية باستمرار بتشديد حدود التسرب المسموح بها. تقوم الأختام الديناميكية التقليدية بإخراج كميات مجهرية من السوائل بمرور الوقت للحفاظ على تزييت الوجه. وسرعان ما يصبح هذا التسرب الطبيعي مسؤولية امتثال هائلة في المصانع الحديثة. ستواجه غرامات شديدة وإجراءات إبلاغ إلزامية في حالة فشل الأختام الميكانيكية قبل الأوان. تعمل الترقية إلى مضخة API غير محكمة على حل هذه المشكلة التنظيمية على الفور. إنه يزيل مسار التسرب الديناميكي إلى الغلاف الجوي تمامًا.
تعتبر السلامة أولوية مطلقة أخرى وغير قابلة للتفاوض في أي منشأة معالجة. يؤدي ضخ الخدمات المميتة أو الأحماض القوية أو السوائل شديدة الاشتعال إلى مخاطر شديدة على موظفي المصنع. يؤدي انفجار مانع التسرب الميكانيكي المفاجئ إلى رش المواد الكيميائية الخطرة مباشرة في بيئة العمل. فهو يعرض المشغلين للخطر، ويلحق الضرر بالمعدات المجاورة، ويؤدي إلى عمليات إغلاق طارئة مكلفة. توفر تقنية المحرك المغناطيسي احتواءًا مطلقًا للسوائل لا يمكن اختراقه. يقوم الحاجز الثابت بإغلاق سائل العملية بعيدًا عن العالم الخارجي. أنت تقوم بحماية موظفيك بشكل فعال من خلال تصميم مسار التسرب الأساسي خارج نظام الأنابيب.
علاوة على ذلك، تتطلب الأختام الميكانيكية التقليدية أنظمة دعم معقدة بشكل لا يصدق لتعمل بشكل موثوق. تتطلب خطط تدفق الختم API 682، مثل الخطة 53B أو الخطة 54، صيانة يومية مكثفة. وهي تعتمد على سوائل الحاجز الخارجي، والمراكم المضغوطة، والمبادلات الحرارية، والأجهزة الدقيقة. تضيف هذه الأنظمة المساعدة الثقيلة المئات من نقاط الفشل المحتملة إلى وحدتك. كما أنها تستهلك مئات ساعات الصيانة القيمة سنويًا. يؤدي الانتقال إلى تكوين محرك مغناطيسي إلى إزالة هذه الأنظمة الفرعية المعقدة تمامًا. يمكنك التخلص تمامًا من عمليات إعادة تعبئة السوائل الحاجزة، وفحوصات الشحن المسبق للنيتروجين، والمراقبة المستمرة لفرق الضغط المرتبط بالأختام الميكانيكية المزدوجة.
إن فهم الآليات الأساسية الداخلية يبني ثقة قوية في التكنولوجيا. يمكننا تقسيم عمل هذه الوحدات إلى عدة آليات متميزة. أولاً، نقوم بفحص الاقتران المغناطيسي المتزامن. يتصل المحرك الكهربائي بعمود القيادة الذي يدير الدوار المغناطيسي الخارجي. يحيط هذا الدوار الخارجي بقشرة احتواء محكمة الغلق دون لمسها. يوجد دوار مغناطيسي داخلي داخل منطقة السوائل. تصل القوة المغناطيسية مباشرة من خلال الغلاف الثابت. إنه يجبر الدوار الداخلي على الدوران بشكل متزامن مع الدوار الخارجي. وهذا ينقل عزم الدوران القوي دون أن يخترق أي عمود مادي غلاف المضخة.
تعمل قذيفة الاحتواء بمثابة حدود الضغط الأساسية للنظام بأكمله. عادةً ما يقوم المصنعون ببناء هذا المكون الحيوي من سبائك عالية النيكل مثل Hastelloy، أو Inconel، أو Titanium. تعمل هذه القشرة الثابتة على فصل سائل العملية الخطرة عن الجو الخارجي بشكل دائم. يصممه المهندسون ليتحمل ضغوط التصميم الداخلي الشديدة. ومع ذلك، يجب أن تظل رقيقة بما يكفي للسماح للمجالات المغناطيسية بالمرور بكفاءة دون فقدان مفرط للطاقة.
يمثل التشحيم الداخلي للمنتج عنصرًا حاسمًا آخر في التصميم، ولكن كثيرًا ما يُساء فهمه. لا تستخدم هذه الوحدات المتقدمة أي زيت أو شحم خارجي لتليين محاملها الداخلية. وبدلًا من ذلك، يعتمدون كليًا على السائل الذي يتم ضخه نفسه. ينطلق جزء صغير من سائل العملية بشكل مستمر من منطقة تفريغ الضغط العالي. يتدفق عبر محامل كربيد السيليكون الداخلية (SiC) ويعود إلى منطقة الشفط ذات الضغط المنخفض. يعمل مسار التدفق الحيوي هذا على تشحيم الأسطح الصلبة. كما أنه يزيل الحرارة الشديدة الناتجة عن المجال المغناطيسي الدوار. يفرض هذا التصميم الأنيق متطلبات صارمة للغاية لنقاء السوائل.
غالبًا ما يتجادل المهندسون بين تحديد الأختام الميكانيكية التقليدية والتكوينات الحديثة الخالية من الختم. يتطلب اختيار الصحيحة مضخة المصفاة نظرة نقدية للغاية لظروف العملية الخاصة بك.
تظل الوحدات المختومة التقليدية ضرورية للعديد من التطبيقات القاسية التي لا ترحم. إنها تؤدي أداءً جيدًا بشكل استثنائي عند ضخ السوائل المحملة بمواد جسيمية عالية أو ميزان الأنابيب أو المواد الكاشطة الثقيلة. تتعامل الأختام الميكانيكية التقليدية، المقترنة بخطط التدفق الصحيحة، مع المواد الصلبة النزرة بشكل أفضل بكثير من المحامل الداخلية العادية.
يجب عليك أيضًا تفضيلها لتطبيقات التكرير ذات درجات الحرارة العالية للغاية مثل القيعان الساخنة. تفقد المواد المغناطيسية القياسية بطبيعتها شدة مجالها مع زيادة درجة الحرارة. ما لم تستخدم سترات تبريد متخصصة، فإن المغناطيسات القياسية تتحلل بسرعة تتجاوز حدودها الحرارية. وأخيرًا، تتلاءم الوحدات المختومة بشكل جيد مع مشاريع المرافق حيث تواجه ميزانيات المشتريات الأولية قيودًا صارمة.
يجب عليك تحديد وحدات غير مانعة للتسرب للخدمات التي تتطلب الامتثال الصارم لعدم التسرب. لا تترك السوائل مثل البنزين أو حمض الهيدروفلوريك أو هيدروكسيد الصوديوم أو الماء الحامض أي مجال للخطأ على الإطلاق. وتتطلب طبيعتها القاتلة أو شديدة التآكل وجود حدود ضغط مطلقة.
كما أنها تتفوق بشكل كبير في التطبيقات التي تتميز بضغوط شفط عالية بشكل غير طبيعي. يؤدي ضغط الشفط العالي إلى تآكل وجوه السدادات الميكانيكية التقليدية بسرعة، مما يؤدي إلى انفجارات مبكرة. يتجاهل التصميم الخالي من التسرب قيود ضغط الشفط تمامًا لأنه لا يوجد ختم ديناميكي يتحلل. بالإضافة إلى ذلك، فهي مثالية لمواقع المصانع البعيدة أو التي يصعب الوصول إليها. إن تقليل رحلات الصيانة الروتينية إلى المنصات البحرية المعزولة أو مزارع الخزانات البعيدة يعزز بشكل كبير موثوقية المصنع بشكل عام.
معلمة التطبيق | API 610 (المضخات المختومة) | API 685 (مضخات غير محكمة الغلق) |
|---|---|---|
الانبعاثات الهاربة | منخفض إلى متوسط (يعتمد بشكل كبير على خطة التدفق) | الصفر المطلق (الاحتواء الأولي الكامل) |
نظافة السوائل | يتحمل المواد الصلبة العالقة والمواد الكاشطة المعتدلة | يتطلب سائلًا نظيفًا وخاليًا من المواد الصلبة بشكل استثنائي |
الأنظمة المساعدة | معقد (يتطلب خطط تدفق خارجية وسوائل عازلة) | لا شيء (يعتمد كليًا على تشحيم المنتج الداخلي) |
حدود ضغط الشفط | يقتصر بشكل صارم على احتكاك وجه الختم الميكانيكي | غير مقيد عمليا بحدود تدهور الختم |
يتطلب تقييم مضخة API 685 اهتمامًا صارمًا بالتفاصيل الفنية المميزة. لا يمكنك التعامل مع جميع الوحدات غير المختومة كسلع متساوية. هناك العديد من الأبعاد الحاسمة التي تفصل المنتجات القياسية عن الحلول المتميزة والموثوقة للغاية.
مادة غلاف الاحتواء وفقدان التيار الدوامي: تؤثر مادة الغلاف بشكل مباشر على كفاءة المحرك وتوليد الحرارة الداخلية. توفر الأصداف المعدنية ضغطًا لا يصدق ومتانة في درجة الحرارة. ومع ذلك، فإن المجال المغناطيسي الدوار يولد حرارة شديدة في المعدن عبر تيارات إيدي. تنتقل هذه الحرارة باستمرار إلى سائل العملية الخاص بك. على العكس من ذلك، فإن الأغلفة غير المعدنية أو المركبة تقضي على خسائر التيار الدوامي تمامًا. أنها توفر كفاءة محرك أعلى بكثير. ومع ذلك، فإنها تفرض قيودًا مميزة على الضغط الأقصى ودرجة الحرارة.
تصميم ومواد التحمل: يعمل تصميم المحمل الداخلي بمثابة نبض القلب الحقيقي للنظام غير المحكم. ابحث عن محامل داخلية قوية وعالية الجودة من كربيد السيليكون (SiC). يوفر SiC صلابة هائلة ومقاومة كيميائية ممتازة واسعة النطاق. يجب عليك تقييم البائعين بعناية بناءً على تصميم خرطوشة المحامل الخاصة بهم. تتيح التصميمات المتميزة إمكانية الاستبدال السريع أثناء عمليات تحويل المصنع دون إعادة التنظيم المملة.
التغطية الهيدروليكية: تحقق دائمًا من التغطية الهيدروليكية المقترحة. تأكد من سقوط التدفق والرأس المطلوبين بأمان داخل منطقة التشغيل المفضلة للشركة المصنعة (POR). يؤدي التشغيل بالقرب من أقصى الحافة اليسرى أو اليمنى للمنحنى إلى زيادة الأحمال الشعاعية. تعمل الأحمال الشعاعية العالية على الضغط على المحامل الداخلية بدون داع وتقصير عمرها الافتراضي.
الامتثال الحقيقي لواجهة برمجة التطبيقات (API) مقابل 'متوافق مع واجهة برمجة التطبيقات': التمييز بين الالتزام بالمعايير الحقيقية والتسويق الذكي. يتطلب الامتثال الحقيقي وثائق المواد الكاملة، واختبار الأداء الصارم، وجدران غلاف الضغط السميكة. إنه يفرض معايير اللوح الأساسي المعزز للخدمة الشاقة. لا تقبل الوحدات التي تتطابق فقط من حيث الأبعاد مع البصمة البتروكيماوية القياسية. اطلب إمكانية تتبع المواد بالكامل وبروتوكولات اختبار الاهتزاز المعتمدة من API.
يقدم الانتقال إلى التكنولوجيا غير القابلة للتسرب حقائق تشغيلية جديدة وصارمة. يجب عليك احترام الحدود التشغيلية بعناية لمنع حدوث أعطال مفاجئة وكارثية في المعدات.
يمثل تهديد التشغيل الجاف أكبر خطر تشغيلي على الإطلاق. يؤدي تشغيل وحدة جافة غير محكمة الغلق إلى تدمير الأجزاء الداخلية بسرعة. تعتمد محامل SiC الداخلية بشكل كامل على سائل العملية في كل من التشحيم والتبريد. بدون سائل، يولد الاحتكاك حرارة هائلة وغير مخففة على الفور. يمكن أن تتحطم محامل SiC الهشة بشكل كارثي خلال ثلاث إلى خمس دقائق. يؤدي هذا الفشل الشديد إلى انتشار الحطام الصلب والكاشط في جميع أنحاء الغلاف الداخلي. يمكن أن يخترق بسهولة غلاف الاحتواء الرقيق، مما يتسبب في إطلاق السائل تمامًا الذي حاولت منعه.
ولمكافحة هذه المخاطر بذكاء، فإن الأدوات الإلزامية غير قابلة للتفاوض. يجب عليك دمج المراقبة المستمرة مباشرةً في مركز التحكم بمحركات المصنع.
شاشات الطاقة النشطة: تقوم هذه الأجهزة المتقدمة بتتبع الحمل الفعلي للمحرك على الفور عن طريق قياس زوايا الطور. فهي تكتشف حالات التحميل المنخفض المفاجئ التي تشير إلى التشغيل الجاف الوشيك. إنهم يقومون برحلة المحرك بأمان قبل أن تؤدي حرارة الاحتكاك إلى إتلاف المحامل الداخلية.
مجسات درجة حرارة غلاف الاحتواء: يجب عليك تثبيت مجسات درجة الحرارة الحساسة مباشرة على سطح غلاف الاحتواء. يكتشفون على الفور الارتفاعات السريعة في درجات الحرارة الناتجة عن الفصل المغناطيسي الداخلي أو الفقد المفاجئ لتدفق التبريد الداخلي.
يتطلب التعامل مع المواد الصلبة العالقة تخطيطًا دقيقًا واستباقيًا. وحدات القيادة المغناطيسية تحتقر بطبيعتها الجسيمات. تعمل المواد الصلبة الثقيلة بسرعة على تشويش الخلوصات الداخلية الضيقة بين الجزء الدوار الداخلي وغطاء الاحتواء الثابت. في حالة وجود بقايا صلبة في العملية الخاصة بك، يجب عليك تنفيذ استراتيجيات تخفيف موثوقة. نوصي بشدة باستخدام المصافي الإعصارية الداخلية ذاتية التنظيف. وبدلاً من ذلك، يمكنك توصيل تدفق خارجي نظيف مباشرة إلى مسار تشحيم المحمل لإبعاد المواد الكاشطة عن المناطق الحرجة.
وأخيرا، يجب أن تفهم الفصل المغناطيسي. يحدث الفصل أحيانًا أثناء الاضطرابات الشديدة في العملية أو التوقف العرضي. يحدث هذا عندما يتجاوز عزم الدوران التشغيلي المطلوب الحد الأقصى لقوة الاقتران المغناطيسي. يستمر دوار المحرك الخارجي في الدوران، لكن دوار المكره الداخلي يتوقف تمامًا. تولد هذه الحالة حرارة تيار إيدي هائلة بسرعة لا تصدق. يجب أن تكتشف مجسات درجة حرارة الغلاف الخاص بك هذا الحدث وتغلق النظام على الفور. لإعادة ضبط النظام بشكل آمن، يجب عليك إيقاف المحرك تمامًا. دع المجالات المغناطيسية تتم إعادة تنظيمها بشكل طبيعي قبل محاولة إعادة تشغيل الوحدة.
توفر هذه الوحدات المتقدمة للخدمة الشاقة حلاً متخصصًا عالي الموثوقية. قام المصنعون بتصميمها خصيصًا لتطبيقات السوائل شديدة الخطورة وعدم التسامح معها. إنهم يزيلون بذكاء الحلقة الأضعف في نقل السوائل التقليدية: الختم الميكانيكي الديناميكي. ومن خلال إزالة مسار التسرب الأساسي هذا بشكل دائم، فإنك تعزز بشكل كبير سلامة المنشأة وتحمي البيئة المحيطة بقوة.
قبل وضع قائمة مختصرة لموردي المعدات، قم بمراجعة معدلات فشل API 610 الحالية بعناية. احسب ساعات الصيانة المخفية الحقيقية التي يتم إنفاقها في إدارة أنظمة تدفق الختم المعقدة. والأهم من ذلك، إجراء تقييم صارم للمحتوى الصلب لسائل المعالجة وضغط البخار. تعتبر السوائل النظيفة والخطرة أفضل المرشحين على الإطلاق لهذه التكنولوجيا المتقدمة.
اتخذ إجراءات استباقية اليوم من خلال التشاور مع مهندس تطبيقات المضخات المتخصص. سيقومون بمراجعة لزوجة السوائل المحددة ودرجة حرارة الضخ والجاذبية النوعية بدقة. يضمن الحجم المناسب والمنظم حصولك على مزايا الموثوقية الهائلة التي توفرها هذه التقنية بشكل موثوق.
ج: وحدات API 685 تلبي معايير البتروكيماويات الثقيلة. إنها تتميز بجدران غلاف أكثر سمكًا، وقدرات تحميل شفة أثقل، وتوقعات عمر تحمل محددة بدقة. تستهدف وحدات ANSI الواجبات الكيميائية العامة. إنها تستخدم أغلفة أخف وألواح أساسية قياسية، مما يجعلها غير مناسبة لبيئات التكرير ذات الضغط العالي والخطرة.
ج: نعم، ولكن مع تعديلات محددة في التصميم. تتحلل مغناطيسات النيوديميوم القياسية عند حوالي 150 درجة مئوية (300 درجة فهرنهايت). بالنسبة لدرجات الحرارة المرتفعة، يقوم المصنعون بالترقية إلى مغناطيس Samarium Cobalt، الذي يتعامل مع ما يصل إلى 350 درجة مئوية (660 درجة فهرنهايت). بالنسبة لدرجات الحرارة التي تتجاوز هذا الحد، تصبح سترات التبريد الخارجية حول غلاف الاحتواء ضرورية للغاية.
ج: في بعض الأحيان. تشترك العديد من الوحدات غير المغلقة في أوجه تشابه الأبعاد مع نماذج API 610 التقليدية. ومع ذلك، غالبًا ما تتطلب التعديلات التحديثية ترقية اللوحة الأساسية للتعامل مع أطوال وأوزان إطارات المحرك المختلفة. من النادر أن يكون هناك بديل حقيقي. عادةً ما تكون هناك حاجة إلى تعديلات طفيفة على الأنابيب أو الهيكلية.
ج: عادة، نعم. تواجه الوحدات التي تستخدم قذائف الاحتواء المعدنية خسائر في التيار الدوامي. يحفز المجال المغناطيسي الدوار تيارات كهربائية في المعدن الثابت، مما يحول بعض الطاقة الحركية إلى حرارة. يتطلب هذا الانخفاض الطفيف في الكفاءة عادةً تغيير حجم المحرك الكهربائي قليلاً مقارنة بالوحدة التقليدية المغلقة.
