غالبًا ما تواجه فرق المشتريات ومهندسو المرافق مشكلة مصطلحات مستمرة. وكثيرًا ما يستخدمون 'المحرض' و'الخلاط' بالتبادل أثناء مواصفات المعدات. تؤدي هذه المصطلحات الفضفاضة مباشرةً إلى عدم تطابق كبير في المواصفات على أرض الإنتاج. وتظل المخاطر المترتبة على ارتكاب هذا الخطأ مرتفعة بشكل ملحوظ في مختلف قطاعات التصنيع. يؤدي تطبيق ديناميكيات معالجة السوائل غير الصحيحة إلى إتلاف دفعات المنتج وإنتاجيات غير متوقعة. تؤدي الاختيارات غير الصحيحة أيضًا إلى استهلاك مفرط للطاقة وتسريع التآكل الميكانيكي المبكر لمكونات محرك الأقراص. يجب أن تفهم هذه الاختلافات الميكانيكية المحددة لحماية خطوط الإنتاج الخاصة بك. توفر هذه المقالة إطارًا تقنيًا صارمًا لحل الجدل المستمر بين المحرض والخلاط . سوف نستكشف كيفية اختيار المعدات المناسبة بناءً على ريولوجيا السوائل المعقدة. سوف تتعلم كيفية تقييم متطلبات القص بشكل صحيح. وأخيرًا، سنرشدك خلال تكييف هذه الاختيارات الهندسية مع نطاق الإنتاج المحدد الخاص بك.
الفرق الأساسي: تم تصميم المحرضين للحفاظ على الحالة (الحفاظ على المواد الصلبة معلقة أو إعادة درجة الحرارة إلى وضعها الطبيعي)، في حين تم تصميم الخلاطات لتغيير الحالة (الجمع بين المواد المتباينة في مرحلة متجانسة جديدة).
القص مقابل التدفق: تعمل الخلاطات عادةً بقوى قص أعلى لتكسير الجزيئات أو القطرات؛ يعطي المحرضون الأولوية لتدفق السوائل وتداولها.
تملي اللزوجة التصميم: غالبًا ما تفرض تطبيقات اللزوجة العالية الانتقال من المحرضات القياسية إلى معدات الخلط الصناعية المتخصصة للخدمة الشاقة.
الاختبار التجريبي غير قابل للتفاوض: يجب التحقق من صحة النمذجة النظرية للسوائل من خلال اختبار تجريبي مادي للتحقق من سلامة الختم الميكانيكي وسحب الطاقة قبل النشر على نطاق واسع.
يركز المحرضون في المقام الأول على تحفيز الحركة داخل سائل موحد بالفعل. إنهم يتفوقون في الحفاظ على الجسيمات الصلبة بشكل نشط في حالة تعليق. يصممها المهندسون للعمل باستخدام تدفق السوائل بكميات كبيرة بدلاً من قوى القص المكثفة. إنها تزيد من قدرة الضخ لتحريك كميات كبيرة بكفاءة. يتضمن التطبيق الشائع استخدام خلاط خزان قياسي أثناء تخزين المواد السائبة. وهذا يمنع التقسيم الطبقي الكيميائي مع مرور الوقت. كما أنه يساعد في الحفاظ على انتقال الحرارة بشكل منتظم عبر جدران الأوعية الدموية.
نرى المحرضين ينتشرون بشكل متكرر في صهاريج تخزين المواد الكيميائية السائبة. إنهم يدفعون السائل بشكل مستمر من الأعلى إلى الأسفل إلى أسفل الوعاء. يحافظ نمط التدفق المحوري هذا على توازن مادي مستقر. لا تستخدمها لتغيير التركيب الجزيئي. يمكنك استخدامها للحفاظ على حالة السوائل الموجودة. عادةً ما تقوم دافعات القارب المحلق بتحريك دوران السوائل عالي الكفاءة. أنها تولد معدلات تدفق هائلة مع الحد الأدنى من مدخلات الطاقة.
تركز الخلاطات على الجمع بين مادتين متميزتين أو أكثر. إنهم يتعاملون مع مجموعات سائلة أو صلبة أو سائلة أو غازية سائلة بخبرة. لقد تغلبوا على مقاومات الجاذبية والكيميائية المحددة. وهذا يخلق مستحلبات مستقرة، أو مشتتات، أو محاليل كيميائية معقدة. إنهم يعتمدون بشكل كبير على معدلات القص التي يتم التحكم فيها بدقة. يقلل القص العالي ميكانيكيًا من أحجام الجسيمات والقطرات بسرعة.
تحتاج إلى خلاط عندما تقاوم المكونات المزج الطبيعي. تعمل الدفاعات الدورانية عالية السرعة على تمزيق قطرات السائل عن بعضها البعض. يؤدي هذا الإجراء الميكانيكي المكثف إلى دفع المواد المتباينة إلى مرحلة واحدة متجانسة. تعمل الخلاطات على تغيير الخصائص الفيزيائية للمكونات الخام بشكل دائم. عادةً ما توفر دافعات التدفق الشعاعي التأثير القوي المطلوب هنا. يقومون بإلقاء المواد إلى الخارج على جدران الخزان بقوة.
يجب عليك تعيين معداتك مباشرة إلى تقييمات مئوية محددة (cP). تغير اللزوجة بشكل كبير كيفية استجابة السوائل للقوى الميكانيكية. الماء يجلس عند 1 سنتي بواز. غالبًا ما تتجاوز المعاجين الصناعية السميكة 100000 سنتي بواز. يقوم المهندسون بتصميم دافعات محددة لهذه النطاقات المتميزة للغاية. تخلق السوائل غير النيوتونية تحديات هندسية فريدة أثناء توسيع نطاق العملية. تصبح سوائل ترقق القص أقل لزوجة تحت الضغط الميكانيكي. تظهر الدهانات ومحاليل البوليمر هذا السلوك الهيكلي المحدد.
تقاوم السوائل ذات سماكة القص الحركة مع زيادة سرعات الدوران. غالبًا ما تُظهر الملاطات المعدنية الكثيفة هذه الخاصية الصعبة. تؤثر هذه التحولات الريولوجية بشكل مباشر على اختيارك النهائي للمعدات. يجب عليك أن تختار بعناية بين المحرضين منخفضي السرعة والخلاطات عالية القص. تتعامل شديدة التحمل معدات الخلط الصناعية مع ارتفاعات اللزوجة المعقدة بشكل موثوق. يظل تتبع تغيرات اللزوجة طوال دورة الدفعة بأكملها أمرًا بالغ الأهمية.
يقوم المشغلون باستمرار بتقييم المفاضلة الأساسية بين القص والتدفق. يتطلب القص العالي قدرة حصانية أكبر بكثير للتشغيل. كما أنها تعتمد على دافعات أصغر تدور بسرعات عدوانية. على العكس من ذلك، يتطلب التدفق الكبير الحجم دافعات ذات قطر كبير. تعمل هذه الدفاعات الكبيرة بسرعات دوران أقل بكثير. يقوم التدفق بنقل المواد عبر هندسة الخزان بالكامل.
لا يمكنك تحقيق أقصى قدر من القص والتدفق في وقت واحد. يجب على مهندسي المنشأة إعطاء الأولوية لديناميكية واحدة بناءً على أهداف العملية. يضمن حجم الضخ دوران الخزان بأكمله بالتساوي. يحدد معدل القص مدى سرعة تحلل الجزيئات داخل منطقة الخلط الموضعية. يؤدي تحديد الأولوية الخاطئة إلى تمديد أوقات معالجة الدُفعات بشكل كبير. كما أنه يترك المواد غير المخلوطة راكدة في زوايا الوعاء.
يؤثر أسلوب الإنتاج الخاص بك بشكل كبير على التكوين الميكانيكي. غالبًا ما تفضل العمليات المجمعة المحرضين من أعلى الدخول أو من الجانب. إنهم يديرون وحدات التخزين المنفصلة داخل أوعية الحجز الثابتة بشكل آمن. يقوم المهندسون بمعايرة هذه الوحدات بناءً على خطوط التعبئة القصوى والدنيا. وهذا يمنع الاهتزازات الميكانيكية الضارة عند انخفاض مستويات السوائل. تسمح معالجة الدُفعات للمشغلين بالتحقق من الجودة قبل التفريغ.
تتطلب أنظمة التدفق المستمر بنيات داخلية مختلفة تمامًا. غالبًا ما يطلبون خلاطات ديناميكية مضمنة للتعامل مع خلاصات المواد المستمرة. في بعض الأحيان، تنفذ المرافق حلول خطوط الأنابيب الثابتة للمعالجة المستمرة. تطبق الأنظمة المضمنة قصًا مكثفًا على الفور أثناء مرور السائل. إنها تلغي الحاجة إلى خزانات ضخمة تمامًا. وهذا يوفر مساحة أرضية قيمة في مرافق التصنيع الحديثة.
حدد المحرض للمهام التي تركز على صيانة الحالة. تتضمن السيناريوهات الشائعة التي تتطلب تحريك السوائل النقية ما يلي:
تعليق صلب لمنع الملاط الثقيل من الاستقرار في القاع.
تحسين نقل الحرارة لتعطيل الطبقات الحدودية بشكل مستمر.
مزج سوائل متعددة قابلة للامتزاج لها لزوجة متشابهة جدًا.
تتطلب عمليات التبلور تحكمًا لطيفًا وموحدًا في درجة الحرارة.
تعتمد الدبابات المغطاة بشكل كبير على التعطيل المستمر للطبقة الحدودية. وهذا يمنع الاحتراق الموضعي أو التجمد بالقرب من جدران الأوعية الدموية. يقوم المحرض بمسح سطح الجدار بشكل مستمر. إنه يجعل السائل الطازج يتلامس مع سطح التبادل الحراري. وهذا يضمن توحيد درجة الحرارة في جميع أنحاء الدفعة بأكملها.
حدد خلاطًا للمهام التي تركز على التحول القوي للمواد. سوف تحتاج إلى قوى خلط مكثفة من أجل:
استحلاب السوائل غير القابلة للامتزاج تقليديا مثل الزيت والماء.
عمليات تبليل المسحوق والتشتت السريع.
تشتت الغاز عالي الكثافة إلى أحجام سائلة كثيفة.
تجانس الكريمات التجميلية أو الصيدلانية المعقدة.
تمنع الخلاطات تكتل المسحوق المحبط بشكل فعال. إنها تقضي على "عيون السمكة" غير المختلطة أثناء ترطيب البوليمر الدقيق. يجبر التأثير الميكانيكي المكثف المساحيق على الدخول إلى الطور السائل على الفور. يؤدي هذا الإجراء إلى تدمير الكتل قبل أن تتمكن من تكوين أصداف خارجية مستقرة.
المحرض مقابل ملخص قدرة الخلاط

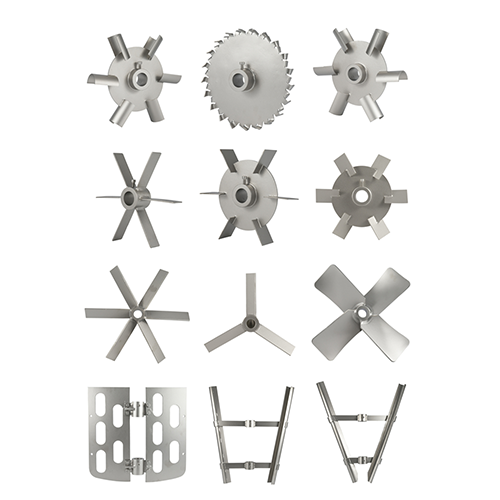

هدف العملية | المعدات المفضلة | القوة الديناميكية الأولية | نمط المكره النموذجي |
|---|---|---|---|
تعليق صلب | المحرض | التدفق العالي / الضخ المحوري | القارب المحلق / شفرة الملعب |
الاستحلاب السائل | خلاط | القص العالي / التأثير الشعاعي | سن المنشار / الدوار الساكن |
نقل الحرارة | المحرض | التدفق/التداول المستمر | مرساة / الملعب بليد |
تشتت المسحوق | خلاط | القص / التمزق الميكانيكي | كاولز عالية القص |
يؤدي اختيار نوع المكره الخاطئ إلى مخاطر تشغيلية شديدة. إن إقران ضواغط التدفق المحوري حيث يكون التدفق الشعاعي مطلوبًا يؤدي إلى تدمير الكفاءة. تؤدي عمليات الاقتران غير الصحيحة إلى وضع ضغط جانبي هائل على العمود المركزي. يؤدي هذا الضغط إلى انحراف خطير في العمود أثناء التشغيل المستمر. يجب عليك إدارة إجهاد العمود والاهتزاز الميكانيكي بشكل فعال. وتتضخم الاختلالات الصغيرة لتتحول إلى قوى مدمرة بمرور الوقت.
تغير أعماق السوائل المتغيرة بشكل كبير التردد الطبيعي للعمود. يؤدي التشغيل بالقرب من السرعات الحرجة إلى تدمير علب التروس بسرعة. يجب على المهندسين حساب الأصداء التوافقية المحددة قبل الانتهاء من التصميم. تعمل حلقات التثبيت المناسبة على تخفيف هذه القوى الجانبية المدمرة بشكل فعال. يجب عليك تصميم أعمدة للتعامل مع أشد حالات اللزوجة المتوقعة.
يحدد احتواء السوائل عمر المعدات الميكانيكية الخاصة بك. توفر أختام الشفاه القياسية الحماية الأساسية في الظروف الجوية. ومع ذلك، تتطلب البيئات الصحية استراتيجيات احتواء مختلفة تمامًا. يجب عليك نشر أختام ميكانيكية مزدوجة في أوعية الضغط العالي. أنها تمنع التلوث المتبادل والتسربات الكيميائية البيئية الخطيرة.
حقائق الصيانة تجعل اختيار الختم أولوية هندسية حاسمة. يؤدي استبدال الختم التالف إلى توقف الإنتاج تمامًا. نوصي باستخدام أنظمة السوائل العازلة للتطبيقات الكيميائية الخطرة. أنها توفر منطقة عازلة آمنة بين المنتج والجو. تعمل عمليات فحص الختم الروتينية على منع فشل الضغط الكارثي أثناء معالجة الدفعات.
يؤدي الإفراط في تحديد مواصفات معداتك إلى تضخيم المتطلبات الكهربائية على المدى الطويل بشكل كبير. يسحب المحرك الكبير الحجم كيلووات غير ضرورية خلال كل دفعة. يجب على مهندسي العمليات مطابقة القدرة الحصانية تمامًا مع الاحتياجات الريولوجية الفعلية. يؤدي تشغيل الدفاعات عالية القص إلى إهدار كميات هائلة من الطاقة الحركية دون داع. يحول السائل هذه الطاقة المهدرة مباشرة إلى حرارة غير مرغوب فيها.
قم بتحسين حجم المحرك الخاص بك للحفاظ على استدامة ملفات تعريف الطاقة. توفر محركات التردد المتغير (VFDs) مرونة تشغيلية ممتازة. إنها تسمح للمشغلين بتقليل السرعات أثناء مراحل التثبيت البسيطة. وهذا يقلل بشكل كبير من استهلاك الطاقة الإجمالي خلال أوقات المعالجة خارج أوقات الذروة. توفر محركات VFD أيضًا عمليات تشغيل ميكانيكية أكثر ليونة، مما يحمي علبة التروس.
تحكم خطوط الأساس الصارمة للامتثال بناء المعدات عبر الصناعات الحيوية. تتطلب التطبيقات الغذائية والصيدلانية معايير بناء صحية محددة. يجب عليك الالتزام الصارم بإرشادات تصميم FDA و3-A SSI. تنص هذه القواعد على اللحامات الناعمة والأسطح الداخلية القابلة للتنظيف بسهولة. تحتوي الأرجل الميتة في تصميم الخزان على نمو بكتيري خطير.
تتطلب مناطق التصنيع الخطرة محركات مقاومة للانفجار معتمدة من ATEX. إن تجاهل أطر الامتثال هذه يؤدي إلى مخاطر غير مقبولة تتعلق بالسلامة. يجب على مديري المرافق مراجعة التوافق الكيميائي قبل التثبيت النهائي. توفر سبائك الفولاذ المقاوم للصدأ خط الأساس الأكثر أمانًا للبيئات المتقلبة. تتطلب بعض الأحماض مكونات Hastelloy عالية التخصص لمنع التآكل السريع.
تمنع معايير النجاح الواضحة مواصفات المعدات الغامضة تمامًا. يجب عليك تحديد النتيجة البدنية المستهدفة بوضوح مسبقًا. هل تحتاجين إلى "مزيج متجانس في 15 دقيقة"؟ أو هل تحتاج ببساطة إلى "الحفاظ على التعليق لمدة 72 ساعة"؟ يتطلب هذين السيناريوهين أساليب ميكانيكية مختلفة إلى حد كبير.
تعمل التعريفات الدقيقة على تبسيط عملية عرض أسعار البائع على الفور. تؤدي الطلبات الغامضة إلى عروض أسعار متحفظة وكبيرة الحجم للمعدات. تحديد مستويات التسامح المقبولة لتقليل حجم الجسيمات. حدد بالضبط كيف تبدو الدفعة الفاشلة لعمليتك. شارك هذه المعلمات بشكل مفتوح مع شركائك الهندسيين.
يحتاج البائعون إلى بيانات دقيقة لتحديد حجم نظام خلط العملية بشكل صحيح. توفير هندسة مفصلة للخزان، بما في ذلك نسب العرض إلى الارتفاع الدقيقة. قم بتوثيق التكوين الدقيق للحاجز داخل السفن الحالية. توفير مقاييس دقيقة للجاذبية النوعية لجميع المكونات الخام. تؤدي البيانات المفقودة إلى افتراضات تؤدي إلى أعطال ميكانيكية.
يجب عليك أيضًا تسجيل اللزوجة الأولية واللزوجة النهائية المتوقعة. تغير تقلبات درجات الحرارة اللزوجة بشكل كبير أثناء مراحل المعالجة. قم بتضمين الحد الأدنى والحد الأقصى لدرجات حرارة التشغيل في مستند طلب عرض الأسعار (RFQ) الخاص بك. وهذا يضمن أن المحرك يتعامل مع أعلى حمل ميكانيكي ممكن بأمان. قم بتوثيق أي سلوكيات متوقعة لتخفيف القص.
توفر النمذجة النظرية نقطة انطلاق أساسية فقط. ديناميات الموائع الحسابية (CFD) غير كافية دون التحقق من صحتها في العالم الحقيقي. يجب عليك إجراء اختبار تجريبي فعلي لضمان قابلية التوسع بشكل آمن. تكشف الاختبارات التجريبية عن سلوكيات انسيابية غير متوقعة قبل النشر على نطاق واسع. فهي تسلط الضوء على المناطق الميتة التي تغفل عنها نماذج البرمجيات أحيانًا.
إنهم يتحققون من صحة حجم المحرك ويؤكدون فعالية المكره ماديًا. يسلط الاختبار على نطاق صغير الضوء على مشكلات التهوية المحتملة داخل وعاء الخلط. نحن نعتمد على البيانات التجريبية المادية لضمان نتائج العملية. لا تتخطى أبدًا خطوة التحقق المادي هذه بالنسبة للخلطات الكيميائية المعقدة. يمنع فشل الإنتاج الضخم على نطاق كامل.
يعتمد القرار الأساسي للمعدات دائمًا على التدفق مقابل القص. يجب عليك إجراء تقييم نقدي لما إذا كان هدفك هو الحفاظ على المواد أو تغييرها. إن تجنب الافتراضات المتعلقة بمصطلحات المعدات يمنع سيناريوهات التعديل التحديثي الضخمة لاحقًا. دع بيانات السوائل الخام تقود عملية المواصفات الميكانيكية الخاصة بك مباشرة.
تذكر هذه الخطوات التالية القابلة للتنفيذ قبل شراء معدات جديدة. أولاً، قم بتخطيط لزوجة السوائل بدقة ومعدلات القص المطلوبة. ثانيًا، حدد معايير نجاح مادية واضحة لكل عملية دفعية. وأخيرًا، التحقق من صحة جميع النماذج الحسابية النظرية من خلال اختبارات تجريبية صارمة. اتصل بمهندس عمليات متخصص أو قم بإرسال المعلمات الخاصة بك إلى المبيعات الفنية لتحليل الحجم المخصص اليوم.
ج: فقط للسوائل شديدة الامتزاج ذات اللزوجة المماثلة. إن محاولة استخدام محرض منخفض القص للجمع بين المكونات الصعبة وغير القابلة للامتزاج ستؤدي إلى خلط غير مكتمل وإهدار وقت المعالجة. إنها ببساطة تفتقر إلى القوة الميكانيكية اللازمة لتحطيم القطرات العنيدة أو المساحيق الثقيلة بفعالية.
ج: لا يحتوي الخلاط الثابت على أجزاء متحركة ويعتمد على ضغط السائل المتحرك عبر حواجز خطوط الأنابيب لمزج المواد بشكل مستمر. المحرض عبارة عن قطعة من المعدات الديناميكية المزودة بمحرك تستخدم عادةً في معالجة الخزانات المجمعة للحفاظ على حركة السوائل.
ج: تؤدي نسب أبعاد الخزان (الارتفاع مقابل القطر) ووجود الحواجز إلى تغيير أنماط التدفق بشكل جذري. تتطلب الخلاطات في كثير من الأحيان مواضع حاجزة محددة لمنع الدوامة، في حين أن التقليب البسيط في الخزانات الضحلة قد يكون له قيود هندسية أقل صرامة. الهندسة غير الصحيحة تحد بشدة من كفاءة القص والتدفق.
