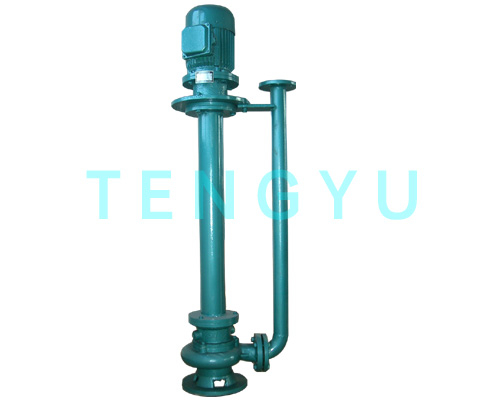

الفولاذ المقاوم للصدأ الميكانيكية الختم العملية الكيميائية مضخة مستنقع مضخات ناتئ

نظرة عامة على المنتج

تم تصميم مضخاتنا الكيميائية المصنوعة من الفولاذ المقاوم للصدأ خصيصًا للتطبيقات العدوانية وعالية النقاء، وهي تجمع بين تصميم الحوض الكابولي العمودي وختم ميكانيكي قوي لتوفير أداء موثوق به ومحكم ضد التسرب. يحافظ إطار المحمل الموجود فوق الحوض على المكونات المهمة بعيدًا عن السائل، بينما تضمن الأجزاء المبللة المصنعة بدقة مقاومة ممتازة للتآكل وهيدروليكية سلسة.

تشمل التطبيقات النموذجية: المعالجة الكيميائية، وخطوط التخليل، وتصريف الخزانات، والطلاء، وتحييد مياه الصرف الصحي، وأنظمة إرجاع التنظيف المكاني. إذا كنت تبحث عن حل مدمج ومنخفض الصيانة يتعامل مع الأحماض والقلويات والمذيبات بثقة، فإن هذه المضخة الكيميائية الكابولية هي خيارك المؤكد.

لماذا تختار مضخاتنا الكيميائية الكابولية؟

مزايا التصميم الرائدة في الصناعة

• عدم وجود خطر تلوث - يعمل تصميمنا الحاصل على براءة اختراع والمحمل فوق السائل على التخلص من خطر تلوث مواد التشحيم في وسائط المعالجة الخاصة بك - وهو أمر لا يمكن للمضخات المغمورة التقليدية ضمانه.

• عمر خدمة أطول بنسبة 50% - من خلال الحفاظ على المحامل والمكونات الميكانيكية فوق مستوى السائل، حققنا فترات خدمة موثقة أطول بنسبة 50% من التصميمات التنافسية.

• ضمان منع التسرب - حقق تكوين الختم الميكانيكي المتقدم الخاص بنا معدلات انبعاثات أقل من 0.1% في الاختبارات المستقلة.

الميزات والفوائد الرئيسية

✅ هيكل مقاوم للتآكل

جميع الأجزاء المبللة متوفرة في SS304/SS316/SS316L مع درجات اختيارية مزدوجة للتوافق الشديد مع الوسائط

✅ موثوقية مانعة للتسرب

يعمل تكوين الختم الميكانيكي المتقدم على تقليل الانبعاثات الهاربة ويزيل فقدان المنتج

✅ تصميم الحوض الكابولي العمودي

تظل المحامل ومكونات المحرك أعلى من مستوى السائل، مما يطيل عمر الخدمة بنسبة تصل إلى 50%

✅ الأداء الهيدروليكي الأمثل

يوفر الغلاف المصمم بدقة وهندسة المكره تدفقًا مستقرًا مع أقل متطلبات NPSHr في الصناعة

✅ القدرة على التعامل مع الصلبة

تتعامل خيارات المكره المفتوحة/شبه المفتوحة مع مواد صلبة تصل إلى 5% بدون انسداد

✅ تصميم سهل الصيانة

يعمل البناء القابل للسحب من الخلف والوصول المبسط إلى الختم على تقليل وقت الصيانة بنسبة 40٪

✅ خيارات التكوين المخصصة

أطوال غمر متعددة، واتجاهات تفريغ، ومجموعات مواد لتناسب أي تطبيق

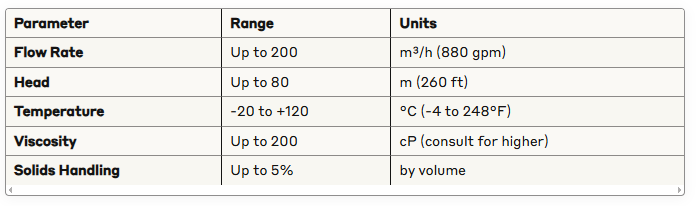

المواصفات الفنية

المواد وخيارات الختم

المواد المبللة:

• المعيار: SS304، SS316، SS316L

• قسط: دوبلكس 2205، سوبر دوبلكس 2507 (حسب الطلب)

وجوه الختم الميكانيكية:

• SiC/SiC (معيار للأحماض/القلويات)

• TC/TC (للوسائط الكاشطة)

• الكربون/كربيد السيليكون (خيار فعال من حيث التكلفة)

• تتوفر خطط تدفق الختم المزدوج أو ختم API

اللدائن:

• EPDM (للأغراض العامة)

• FKM (Viton®) للمذيبات العدوانية

• PTFE مغلف من أجل التوافق الكيميائي الشديد

التطبيقات والصناعات

التطبيقات الأولية

• المعالجة الكيميائية - تغذية المفاعل، نقل المنتجات، إعادة التدوير

• تشطيب المعادن - خطوط التخليل، حمامات الطلاء، أنظمة الشطف

• معالجة المياه - التحييد، الجرعات الكيميائية، معالجة الحمأة

• الصيدلانية - إرجاع CIP، إعداد المخزن المؤقت، معالجة النفايات

• الأطعمة والمشروبات - محاليل التعقيم ومواد التنظيف الكيميائية

قصص نجاح الصناعة

'تم تقليل تكاليف صيانة المضخة لدينا بنسبة 60% بعد التبديل إلى التصميم الكابولي. لا مزيد من مشكلات تلوث المحامل.' - مدير مصنع كيميائي، شركة Fortune 500

دليل الاختيار الذكي

الخطوة 1: تحديد الوسائط الخاصة بك

التركيز/الجزيئات/درجة الحرارة → يحدد اختيار المواد وتكوين الختم

الخطوة 2: إنشاء نقطة الواجب

معدل التدفق (Q)، الرأس (H)، الجاذبية النوعية، اللزوجة → يحدد نوع المكره وقوة المحرك

الخطوة 3: مراجعة متطلبات التثبيت

عمق الخزان/طول الغمر/اتجاه الشفة ← يحدد الأبعاد الهيكلية وتصميم اللوح الأساسي

الخطوة 4: تحديد متطلبات التحكم

خطط التدفق VFD/المقاومة للانفجار/الختم → تتناول احتياجات التحكم والسلامة

ما هو مدرج

الحزمة القياسية

✅ مضخة كيميائية ناتئة عمودية مجمعة بختم ميكانيكي

✅ اقتران مرن مع واقي أمان

✅ اللوح الأساسي (عند تحديده)

✅محرك حسب المواصفات

✅شهادة اختبار المصنع

✅ دليل مستخدم شامل مع مناظر مقسمة

متاح عند الطلب

نماذج CAD ثلاثية الأبعاد (ملفات STEP)

توصيات قطع الغيار

دعم التثبيت والتشغيل

شهادات المواد المخصصة

تكوين المثال

• الموديل: VCP-316L-150

• النوع: مضخة مستنقع العمليات الكيميائية الكابولية العمودية

• الأجزاء المبللة: SS316L

• المكره: شبه مفتوح ومتوازن ديناميكيًا

• طول الغمر: 600-1500 ملم (قابل للتخصيص)

• التوصيلات: شفة DIN/ANSI، تفريغ أفقي

• المحرك: محرك IEC/NEMA، 50/60 هرتز، جاهز VFD

• الحماية: IP55/65؛ تتوفر خيارات معتمدة من ATEX

الأسئلة المتداولة

Q1: ما هي المواد الكيميائية التي يمكن لهذه المضخة التعامل معها بأمان؟

ج: تتعامل مضخاتنا مع الأحماض والقلويات والمحاليل الملحية ومعظم المذيبات العضوية. شارك ورقة بيانات السلامة (SDS) الخاصة بك معنا للحصول على توصية دقيقة بشأن المواد والأختام المصممة خصيصًا لوسائطك المحددة.

س 2: لماذا تختار الكابول على التصاميم المغمورة التقليدية؟

ج: يحافظ التصميم الكابولي على المحامل ومكونات القيادة فوق مستوى السائل، مما يزيل مخاطر التلوث ويطيل فترات الخدمة بنسبة تصل إلى 50%. وهذا يترجم إلى انخفاض التكلفة الإجمالية للملكية وتحسين موثوقية العملية.

س3: هل يمكنني استخدام محرك التردد المتغير (VFD)؟

ج: بالتأكيد. إن مضخاتنا جاهزة لـ VFD ونحن في الواقع نوصي باستخدام VFD للتحكم الأمثل في العملية وتوفير الطاقة. جميع المحركات تأتي بشكل قياسي مع عزل متوافق مع VFD.

س 4: كيف يمكنني منع أضرار التشغيل الجاف المكلفة؟

ج: نوصي باستخدام أدوات التحكم في المستوى وأقفال المضخة. بالنسبة للتطبيقات المتقطعة، قم بدمج مفتاح المستوى أو جهاز الإرسال. يمكننا تقديم توصيات حزمة التحكم الكاملة.

س 5: ما هي الوثائق والدعم الذي تقدمونه؟

ج: تشتمل كل مضخة على تقارير اختبار المصنع، ودليل تفصيلي، وعروض التجميع المفصلة، ​​وقائمة قطع الغيار الموصى بها. تتوفر نماذج CAD ثلاثية الأبعاد ودعم التثبيت والشهادات المخصصة عند الطلب.

س 6: ما هو وقت التسليم النموذجي الخاص بك؟

ج: التكوينات القياسية: 4-6 أسابيع. المواد المخصصة أو التكوينات الخاصة: 6-8 أسابيع. تتوفر الطلبات السريعة - اتصل بنا للحصول على خيارات التسليم السريع.
