تعمل أنظمة السوائل الحرارية في ظل الظروف القاسية. إنهم يتعاملون مع درجات الحرارة الحارقة ويشكلون مخاطر حريق كبيرة على منشأتك. غالبًا ما يؤدي فشل مكون واحد إلى توقف المصنع بشكل كارثي ومخاطر شديدة على السلامة. يجب علينا اختيار المعدات بعناية للتخفيف من هذه المخاطر. تتطلب العملية الهندسية تحقيق التوازن بين سلامة المنشأة والموثوقية التشغيلية المستمرة. لا يمكنك التخمين عند التعامل مع الزيوت الساخنة المتطايرة. سوف نستكشف المعلمات الهندسية الهامة المطلوبة لتطبيقك المحدد. سوف تتعلم كيفية مطابقة لزوجة السوائل مع مقاومة النظام. سوف نقوم بفحص تكوينات الختم المختلفة وحدود درجة حرارتها. وأخيرًا، سوف تكتشف كيفية تقييم أطر الامتثال ووضع اللمسات الأخيرة على القائمة المختصرة للمشتريات الخاصة بك. التخطيط السليم يمنع حدوث أعطال غير متوقعة ويحافظ على سير العمليات الحرارية بسلاسة.
إن فهم منحنى مقاومة النظام الخاص بك هو الخطوة الحاسمة الأولى. يجب على المهندسين تعيين أداء المضخة وفقًا لانخفاض الضغط الدقيق لشبكة الأنابيب بأكملها. تشتمل هذه الشبكة على مبادلات حرارية، وصمامات تحكم، ومسارات أنابيب طويلة. يضيف كل مرفق وملاءمة احتكاكًا. يجب أن نحسب هذه المقاومة التراكمية بدقة. إذا قللت من شأن انخفاض الضغط، فسيكون أداء المضخة أقل من اللازم. إذا بالغت في تقديره، فإنك تهدر الطاقة. يتطلب الاختيار الصحيح لمضخة الزيت الحراري رسم منحنى المقاومة مقابل منحنى أداء المضخة للعثور على نقطة التشغيل المثالية.
يخلق تباين اللزوجة تحديًا فريدًا في أنظمة الزيت الحراري. في درجة حرارة الغرفة، تكون السوائل الحرارية سميكة وشديدة اللزوجة. إنهم يقاومون التدفق تمامًا. أثناء بدء التشغيل البارد، يجب على المضخة دفع هذا السائل الثقيل عبر الأنابيب. وهذا يتطلب جهدا ميكانيكيا هائلا. يجب عليك تحديد حجم المحرك للتعامل مع لزوجة بدء التشغيل البارد هذه لمنع التحميل الزائد الكهربائي. ومع ذلك، بمجرد وصول النظام إلى درجة الحرارة القصوى، يصبح الزيت رقيقًا. اللزوجة التشغيلية أقل بكثير. تتحسن كفاءة المضخة بشكل كبير. يجب عليك الموازنة بين متطلبات المحرك الكبيرة لبدء التشغيل وبين التصميم الهيدروليكي عالي الكفاءة اللازم للتشغيل المستمر.
يجب عليك أيضًا إتقان العلاقة بين صافي رأس الشفط الإيجابي المتاح (NPSHa) وصافي رأس الشفط الإيجابي المطلوب (NPSHr). هذا الحساب يمنع التجويف. يحدث التجويف عندما ينخفض ضغط السائل إلى ما دون ضغط البخار. تغلي السوائل الحرارية المتطايرة بسهولة عند درجات حرارة عالية. إذا غليت داخل عين المكره، تتشكل فقاعات بخار. تنهار هذه الفقاعات بعنف على الأسطح المعدنية. هذا يدمر المكره بسرعة. ولمنع حدوث ذلك، يجب أن يوفر نظامك NPSHr الذي يتجاوز بشكل صارم NPSHr الخاص بالمضخة. تتطلب أنظمة الحلقة المغلقة إدارة دقيقة للضغط الثابت للحفاظ على هامش الأمان هذا.
اتبع هذه الخطوات الأساسية عند تحديد المعلمات الهيدروليكية الخاصة بك:
درجات الحرارة المرتفعة تدمر مواد المضخة القياسية. يجب عليك تقييم مصفوفات اختيار المواد بعناية. يخدم حديد الدكتايل القياسي بشكل جيد في نطاقات درجات الحرارة المنخفضة. يتعامل مع التوتر المعتدل بشكل فعال. ومع ذلك، تتطلب البيئات التي تتجاوز 300 درجة مئوية إنشاءات من الفولاذ الكربوني أو الفولاذ المصبوب. تمنع هذه السبائك القوية حدوث كسر كارثي تحت الصدمة الحرارية. تتوسع السوائل الحرارية وتتقلص بسرعة أثناء دورة النظام. سوف تتشقق المواد الهشة تحت هذه الضغوط المتقلبة. تحقق دائمًا من التوافق المعدني مع درجات حرارة النظام القصوى لديك.
| نوع المادة | الحد الأقصى لدرجة الحرارة مدى | ملاءمة التطبيق |
|---|---|---|
| حديد الدكتايل (عقدي) | حتى 300 درجة مئوية (572 درجة فهرنهايت) | حلقات حرارية خفيفة إلى متوسطة التحمل. |
| الكربون الصلب | حتى 400 درجة مئوية (752 درجة فهرنهايت) | مصانع الصناعات الثقيلة والبتروكيماوية. |
| سبائك الفولاذ المقاوم للصدأ | أكثر من 400 درجة مئوية (752 درجة فهرنهايت) | البيئات المسببة للتآكل تتطلب سلامة هيكلية عالية. |
تتطلب التطبيقات ذات درجات الحرارة العالية بشكل صارم أغلفة مدعومة بالخط المركزي. تستخدم المضخات التقليدية أغلفة مثبتة على القدم. عندما يسخن الغلاف المثبت على القدم، يتمدد المعدن لأعلى من القاعدة. يؤدي هذا النمو غير المتساوي إلى دفع عمود المضخة خارج المحاذاة. يظل عمود المحرك ثابتًا. يؤدي عدم المحاذاة إلى تدمير الوصلات والمحامل بسرعة. التثبيت المركزي يحل هذه المشكلة. توضع دعامات المضخة تمامًا عند خط الوسط الأفقي للعمود. مع ارتفاع درجة حرارة الغلاف، يحدث التمدد الحراري بشكل متناظر. يظل العمود محاذاة تمامًا. يعمل هذا التصميم على إطالة عمر المحمل ويمنع الأعطال الميكانيكية المفاجئة.
إدارة تبديد الحرارة تحمي إطار المحمل والأختام. يصل السائل الموجود داخل الحلزون إلى درجات حرارة قصوى. يجب عليك منع هذه الحرارة من الهجرة إلى أسفل العمود. يستخدم المهندسون مناطق تبريد محددة بين الشكل الحلزوني وغطاء المحمل. تستخدم بعض التصميمات زعانف مبردة بالهواء. تعمل هذه الزعانف على زيادة مساحة السطح وتعتمد على الهواء المحيط لسحب الحرارة بعيدًا. تتطلب الأنظمة الأخرى سترات تبريد المياه. تدور مياه المرافق النباتية من خلال هذه السترات لامتصاص الحرارة الشديدة. يجب عليك تحديد تبريد الماء عندما تكون درجات حرارة الهواء المحيط مرتفعة أو عند التعامل مع السوائل فوق 350 درجة مئوية.
تحدد تقنية الختم فترات الصيانة وهوامش الأمان الخاصة بك. تظل الأختام الميكانيكية القياسية شائعة في العديد من المرافق. يمكنك الاختيار بين الأختام الميكانيكية الفردية والمزدوجة. يستخدم الختم الواحد مجموعة واحدة من الوجوه الدوارة والثابتة. يوفر الختم المزدوج نسخة احتياطية ثانوية، وغالبًا ما يستخدم حاجزًا سائلًا بينهما. يجب أن تفهم حقيقة أساسية: جميع الأختام الميكانيكية تعاني من البكاء الجزئي. يعبر فيلم مجهري من الزيت وجوه الختم للتشحيم. يضرب هذا الزيت الغلاف الجوي ويتبخر. يجب عليك تقييم ما إذا كانت منشأتك قادرة على تحمل إطلاق البخار المستمر والبسيط.
توفر الأختام الديناميكية أو الطاردة بديلاً لتطبيقات محددة. تستخدم هذه الأختام دافعًا ثانويًا خلف المكره الرئيسي. عندما تدور المضخة، يقوم هذا الطارد بإنشاء منطقة ضغط منخفض محلية. إنه يدفع السائل بالطرد المركزي بعيدًا عن مخرج العمود. وهذا يمنع التسرب بشكل ديناميكي. إنهم يعملون بشكل جيد للغاية في سيناريوهات التشغيل المستمر. ومع ذلك، الأختام الديناميكية لها قيود كبيرة. عندما تتوقف المضخة، تختفي قوة الطرد المركزي. وهي تتطلب ختمًا ثابتًا ثانويًا لمنع التسربات أثناء إيقاف التشغيل. إنهم يتطلبون تخطيطًا تشغيليًا دقيقًا.

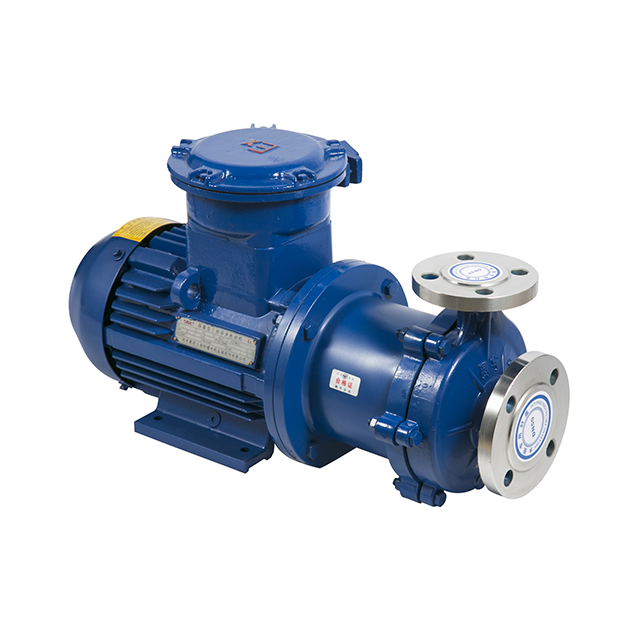

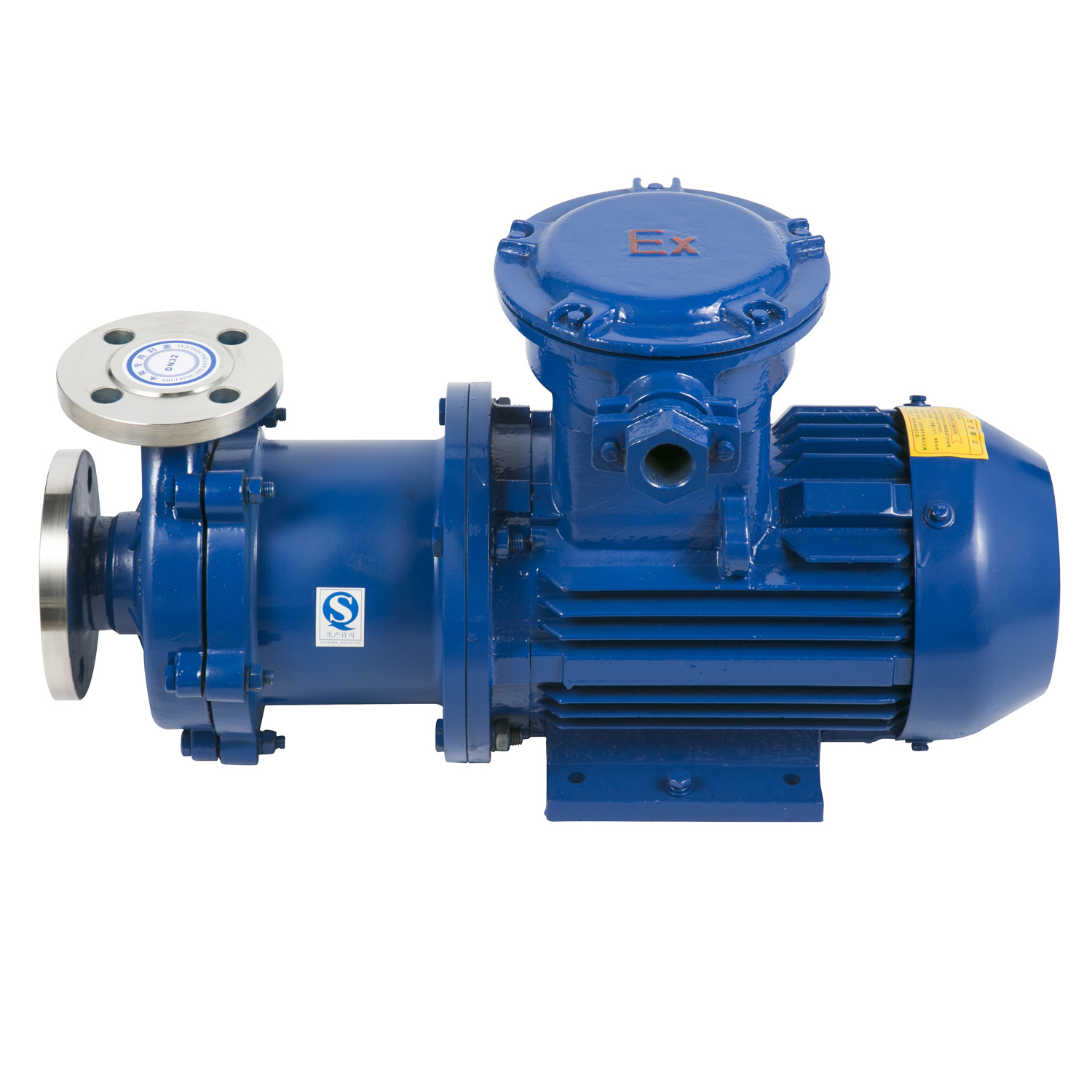

تعمل مضخات الدفع المغناطيسية على إزالة أختام العمود الديناميكي تمامًا. تستخدم هذه التصميمات غير المانعة للتسرب أداة توصيل مغناطيسية. يقوم مغناطيس خارجي متصل بالمحرك بتشغيل مغناطيس داخلي متصل بالمكره. وتفصل بينهما قذيفة احتواء صلبة. يوفر هذا التكوين تسربًا صفرًا مطلقًا. غالبًا ما يشير الاختيار الفعال لمضخة الزيت الحراري إلى وحدات الدفع المغناطيسي للزيوت الحرارية الخطرة أو شديدة الاشتعال. إنها تقضي تمامًا على مهام استبدال الختم الميكانيكي.
على الرغم من فوائدها، تحمل مضخات الدفع المغناطيسي نقاط ضعف محددة. أنها تتطلب متطلبات أعلى من المعدات الأولية. كما أنها تواجه مخاطر الفشل الكارثي إذا تم تشغيلها بشكل غير صحيح. إذا جفت المضخة، تفقد المحامل الداخلية التشحيم. الحرارة تتراكم بسرعة. سوف تؤدي درجات الحرارة المرتفعة إلى إزالة مغناطيسية أداة التوصيل بشكل دائم. بالإضافة إلى ذلك، إذا كان السائل الحراري يحتوي على جسيمات حديدية، فإن هذه الشظايا المعدنية سوف تلتصق بالمغناطيس الداخلي. يخترق هذا الحطام غلاف الاحتواء بمرور الوقت. يجب عليك تركيب مصافي الشفط المناسبة ومراقبة تدفق النظام بدقة.
تحكم لوائح السلامة الصناعية التعامل مع السوائل الحرارية بإحكام. يجب عليك الالتزام بأطر التقييم الأساسية المعمول بها. تحدد ISO 2858 الأبعاد القياسية ومعايير الأداء الهيدروليكي. إنه يضمن إمكانية التبادل بين الشركات المصنعة المختلفة. بالنسبة لتطبيقات البتروكيماويات الأثقل، يجب عليك الرجوع إلى معايير API 610 أو API 685. تملي هذه الأطر قواعد صارمة فيما يتعلق بسمك الغلاف وعمر التحمل وأحمال الفوهة. يضمن الامتثال أن تتحمل أجهزتك الضغوط التشغيلية المستمرة.
تمثل السلامة من الحرائق واحتواؤها أعلى الأولويات. تتطلب عالية الجودة مضخة تدوير الزيت الحراري ميزات أمان قوية. تعمل الحلقة المستمرة تحت ضغط عالٍ. يمكن لأي تسرب أن يؤدي إلى تفتيت الزيت الساخن في الهواء. وهذا يخلق خطر انفجار فوري. يجب عليك تحديد مواد مقاومة للشرر لجميع المكونات الدوارة. يجب أن تقوم واقيات الاقتران بإحاطة عمود الإدارة بالكامل. إنها تمنع الاتصال العرضي وتحتوي على شرارات في حالة فشل أداة التوصيل. علاوة على ذلك، يجب عليك تثبيت أنظمة كشف التسرب الآلية بالقرب من غرفة الختم. تؤدي هذه المستشعرات إلى عمليات إيقاف التشغيل الطارئة قبل أن يتحول أي تسرب بسيط إلى حريق كبير.
تعمل مراقبة الاهتزاز والحالة على حماية السلامة الميكانيكية للحلقة. الصيانة التنبؤية تمنع الأعطال الكارثية. يجب عليك تحديد المتطلبات الصارمة لتثبيت أجهزة استشعار مراقبة الحالة. قم بتركيب مقاييس التسارع مباشرة على علب المحامل. يقيسون الاهتزازات عالية التردد. تشير مستويات الاهتزاز المرتفعة إلى تشظي المحمل المبكر أو اختلال العمود. بالإضافة إلى ذلك، قم بتثبيت أجهزة استشعار درجة الحرارة RTD على حوض الزيت المحمل. يشير الارتفاع المفاجئ في درجة حرارة المحمل إلى فشل التشحيم الوشيك. ويضمن ربط هذه المستشعرات بغرفة التحكم المركزية الخاصة بك إمكانية تفاعل المشغلين على الفور.
إن تقييم احتياجاتك الأولية مقابل صيانة دورة الحياة يفرض النجاح على المدى الطويل. غالبًا ما يركز مديرو المرافق على أسعار الشراء الأولية. يجب أن تنظر إلى ما هو أبعد من الفاتورة الأولية. مقارنة الواقع التشغيلي لتصميمات الأختام المختلفة. تتطلب مضخة الدفع المغناطيسي ميزانية أولية أكبر للمعدات. ومع ذلك، تتطلب الأختام الميكانيكية استبدالًا مستمرًا. يؤدي كل استبدال للختم إلى إيقاف تشغيل النظام. يجب عليك موازنة السعر الأولي للتصميم غير المحكم مقابل ساعات الصيانة المستمرة ووقت توقف الإنتاج الناتج عن موانع التسرب الميكانيكية.
تؤثر المهل الزمنية والمصادر بشكل مباشر على القائمة المختصرة للبائعين لديك. غالبًا ما تتطلب الإنشاءات المعدنية المخصصة شهورًا من التصنيع. يجب عليك تقييم مدى توفر قطع الغيار المهمة قبل إتمام عملية الشراء. إذا فشل الختم، فأنت بحاجة إلى استبداله على الفور. اسأل البائعين عن مخزونهم المحلي من أختام الخرطوشة، والدفاعات البديلة، والمحامل شديدة التحمل. تصبح المضخة الأرخص مسؤولية إذا كانت قطع الغيار تتطلب الشحن إلى الخارج أثناء انقطاع التيار الكهربائي في حالات الطوارئ.
استخدم منطق القائمة المختصرة المنظم لتوجيه فريق المشتريات لديك. اتبع قائمة المراجعة المكونة من ثلاث خطوات عند مراجعة مقترحات البائعين:
يتطلب اختيار المضخة المثالية تحقيق التوازن بين ديناميكيات السوائل ودرجات الحرارة القصوى والموثوقية الميكانيكية. تتوافق المعدات المناسبة تمامًا مع قدرة منشأتك على تحمل المخاطر والصيانة. يجب عليك إدارة التمدد الحراري من خلال اختيارات المواد الصحيحة والتركيب المركزي. يحدد اختيار الختم الخاص بك مدى تعرضك للتسرب وجداول الصيانة الروتينية. يؤدي إهمال أي من هذه المعلمات الهندسية إلى حدوث توقف تشغيلي ومخاطر تتعلق بالسلامة.
اتخذ خطوات استباقية لتأمين الحلقة الحرارية الخاصة بك اليوم. قم بتجميع منحنى مقاومة النظام الكامل وأوراق بيانات السوائل الدقيقة. التشاور مباشرة مع مهندس تطبيق متخصص. سيقومون بإجراء تقييم مخصص لحجم المضخة بما يتناسب مع متطلبات الدورة الحرارية المحددة لديك. إعطاء الأولوية للسلامة، والمطالبة بالامتثال، وبناء نظام مرن.
ج: عادةً ما يتعامل الختم الميكانيكي القياسي مع درجات حرارة تصل إلى 320 درجة مئوية إلى 350 درجة مئوية، بشرط أن تستخدم المضخة سترات تبريد خارجية مناسبة. بعد 350 درجة مئوية، يزداد خطر تبخر وجه الختم وفشل المطاط الصناعي بشكل كبير. في نطاقات درجات الحرارة القصوى هذه، يجب أن تتحول المرافق إلى مضخات الدفع المغناطيسي غير محكمة الغلق لضمان السلامة.
ج: تتكاثف السوائل الحرارية بشكل ملحوظ عند درجات الحرارة المنخفضة. تجبر اللزوجة العالية عند بدء التشغيل البارد المضخة على العمل بجهد أكبر لدفع السائل الثقيل. يؤدي الجهد الميكانيكي المتزايد إلى سحب تيار كهربائي زائد، مما يؤدي إلى تعثر المحرك. يمكنك منع ذلك عن طريق تركيب محركات متغيرة التردد لزيادة السرعة ببطء، أو عن طريق استخدام محركات كبيرة الحجم.
ج: يعتمد ذلك كليًا على درجة حرارة السائل وتصميم الاقتران المغناطيسي المحدد. تستخدم العديد من نماذج المحركات المغناطيسية ذات درجة الحرارة العالية إطارات ذات زعانف ثقيلة لتبديد الحرارة في الهواء المحيط بكفاءة. ومع ذلك، إذا ثبت أن تبريد الهواء المحيط غير كافٍ للتطبيقات شديدة الحرارة، فستحتاج الشركة المصنعة إلى سترات تبريد مياه إضافية لحماية المغناطيس.
